大学老师讲PID：电工师傅能听懂的自动调节干货

各位电工师傅大家好，我是一名大学自动化专业的老师，今天不用复杂公式、不讲生僻术语，就用咱现场干活能听懂的大白话，把PID自动调节讲透。咱们干工控、搞设备调试，经常碰到温度、压力、流量的自动控制，PID就是背后最核心的东西，学会它，调设备、修自控回路就不再摸黑干。

首先得明确，PID不是啥高大上的高科技，就是一套帮设备自己“找平衡、稳状态”的闭环控制方法，全称叫比例积分微分控制，P是比例、I是积分、D是微分，咱不用记字母含义，先记清它的适用场景：专管那些**变化慢、调起来“反应迟钝”**的设备，比如烘箱控温、水箱调压、水管调流量，这些都是咱现场最常见的，也是最需要PID的地方。

为啥这些设备需要PID？咱先说说人工控制的麻烦，就拿咱最熟悉的电加热水箱控温举例，想把水温稳在100℃，纯靠人看温度计调加热器，根本做不到精准。你看，水温到100℃再关加热器，加热器的余温会让水温继续涨，超到105℃、110℃；想提前关，又不知道该90℃关还是95℃关，关早了水温到不了100℃，关晚了又超温，而且全程得盯着，稍不注意就出问题，费人又费工。

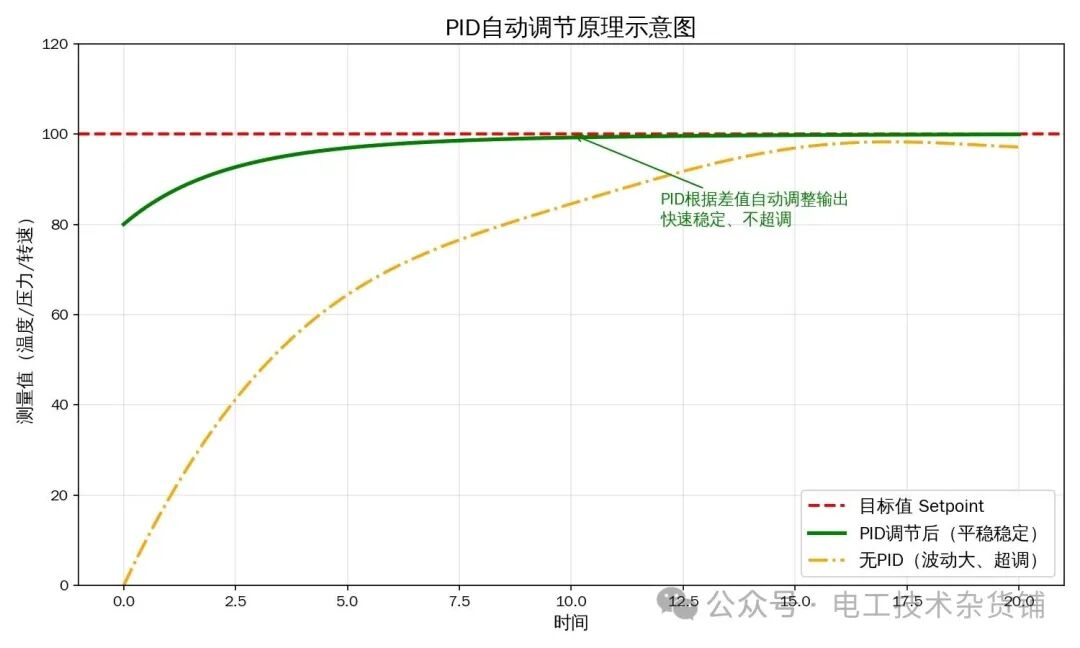

而PID的核心，就是让设备自己“看温度、算差值、调功率”，不用人一直守着。还是以水箱控温到100℃为例，咱只要在PID控制器上设好100℃这个“目标值”，再在水箱里装个温度传感器，这就相当于给控制器装了“眼睛”，能实时把实际水温传给控制器。

接下来控制器就会自己干活了，它会先算目标值和实际水温的差值，再根据差值大小调整加热器的供电：
