只有5线的才是DMX512灯带？NO!

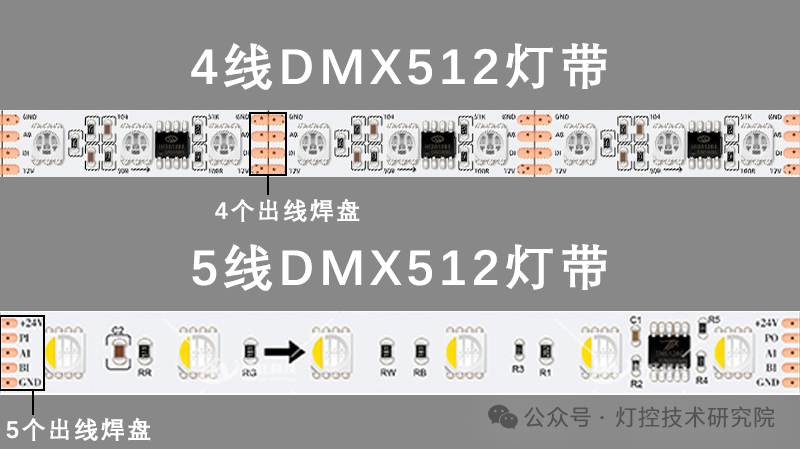

常见的灯带DMX512控制芯片可以分为4线的单总线并联 (Single-Ended)，5线的差分并联 (Differential)，核心区别在于信号传输方式及其带来的抗干扰能力、传输距离、布线复杂性和成本的不同。两者都遵循DMX512协议，但物理层实现差异很大。

单线传输数据 + 公共地线

双线传输互补差分信号 (Data+, Data-)

(易受噪声和压降影响)

(共模抑制噪声能力强)

(通常 < 50米)

(可达1000米，标准推荐<300米)

较简单 (线少，但需注意接地)

较复杂 (需双绞线，如CAT5e/6网线)

距离/干扰增加时易衰减失真

在长距离/干扰环境下保持稳定

普通两芯线 (数据+地)

双绞线 (Data+, Data-, 屏蔽可选)

(线缆、接口简单)

(线缆、接口要求高)

短距离、低干扰、低成本项目

专业长距离、高干扰、高可靠性项目

关键且敏感 (易形成地环路)

影响较小 (差分信号抑制地噪声)

非标准做法

(RS-485物理层)

1、信号传输方式:

4线DMX512:
