电工必看！ACB、MCB、MCCB一文全搞懂，选型接线不踩坑

作为一线电工，日常工作里最离不开的设备就是断路器。但面对ACB、MCB、MCCB这三类断路器，很多同行都曾犯过难：该怎么选？什么时候用哪种？接线时有哪些关键细节？今天就给大家来一场纯纯的干货分享，不讲虚话，全是实操能用的核心知识点。

一、先搞懂：三类断路器到底是什么？

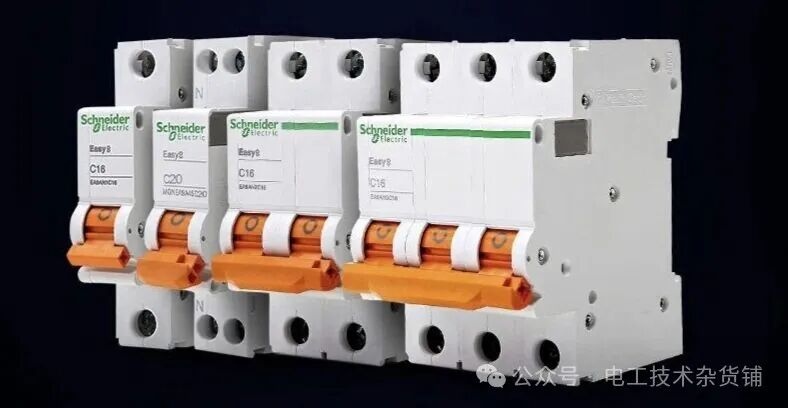

1. MCB——微型断路器（家用/小配电主力）

全称Miniature Circuit Breaker，核心特点是体积小、价格低、操作简单，主打小电流、小场景保护。适用范围覆盖家庭照明、插座回路，小型商铺配电，还有工厂里的风扇、小型机床这类辅助设备。常见额定电流一般在6~63A，分断能力相对较弱，多为单极、两极设计，直接接入低压配电系统末端。

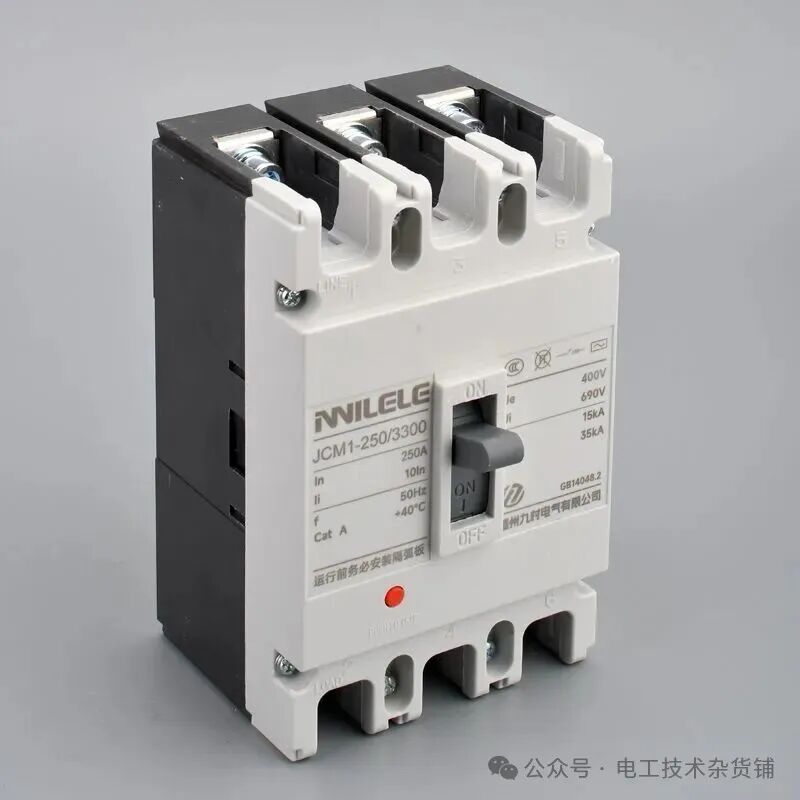

2. MCCB——塑壳断路器（工业配电核心）

全称Molded Case Circuit Breaker，外壳是塑料绝缘材质，额定电流、分断能力比MCB高不少。能实现远程控制、联锁保护，是工厂车间主回路、动力设备（比如三相电机）、配电箱总开关，还有商业楼宇配电干线的核心保护设备。常见额定电流10~1000A，分断能力可达100kA，多为三极、四极设计，支持热磁脱扣、电子脱扣等多种保护方式。

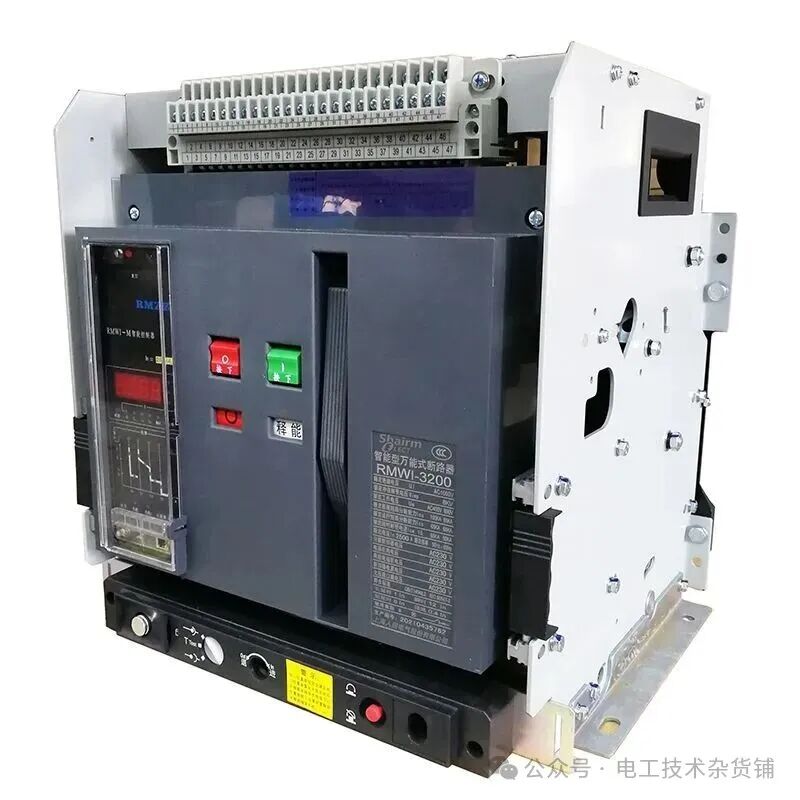

3. ACB——万能式断路器（高压/总电源守护神）

全称Air Circuit Breaker，体积大、结构复杂，分断能力极强，可手动也可电动操作。具备完善的保护和监测功能，是工厂总配电室、变电站、大型建筑低压总进线，以及发电机出口这些关键回路的“守护神”。常见额定电流630~6300A，分断能力最高可达150kA，支持智能脱扣、通讯联网，能接入PLC或配电监控系统。

二、核心区别：3个维度快速区分

1. 额定电流与分断能力（核心差异）

MCB额定电流6~63A，分断能力6~15kA，定位是末端小电流保护；MCCB额定电流10~1000A，分断能力25~100kA，负责中压配电和动力保护；ACB额定电流630~6300A，分断能力50~150kA，专门守护高压总进线和关键回路。

2. 结构与操作方式（实操关键）

MCB纯手动操作，无电动机构，体积小巧，适合密集安装，没有远程控制功能；MCCB支持手动、电动双操作，部分型号可配电动操作机构，能远程合闸、分闸，还能装辅助触点、分励线圈等附件；ACB采用手动摇进或电动摇进方式，体积大、重量重，标配电动操作机构，有智能监测和通讯功能，可接入各类监控系统。

3. 保护功能（决定选型是否合理）

MCB以基础保护为主，只有热脱扣（过载）和磁脱扣（短路），功能单一，没法调节参数；MCCB是进阶保护配置，热磁脱扣、电子脱扣可选，能调节过载长延时、短路短延时、瞬时脱扣等参数，适配不同负载特性；ACB是全功能智能保护，覆盖过载长延时、短路短延时、瞬时、欠压、接地故障等多种情况，参数可精准调节，还能监测电流、电压、温度等数据。

三、实操选型：一线电工怎么选？3个场景直接套用

1. 场景1：家庭/小型商铺配电

优先选MCB。理由很简单，家庭和商铺负载小，单台设备功率一般不超过3kW，MCB分断能力足够，还成本低、易更换。家庭插座选C型16A MCB，照明选B型10A MCB，空调、电热水器这类大功率电器，选C型20~32A MCB。

2. 场景2：工厂车间动力设备/配电箱总开关
