博图 ADD 加法指令详解，新手入门必看

在西门子 TIA Portal 博途编程中，ADD 加法指令是入门最先接触、项目工程里使用频率最高的基础数学运算指令。日常产量统计、数值累加、多路数据求和、工艺参数运算、模拟量数据计算，几乎所有程序都会用到。

很多初学 PLC 的朋友，使用 ADD 指令时经常遇到数值乱跳、结果出错、程序编译报错、无限累加等问题，绝大多数原因都是：不理解引脚含义、忽略数据类型匹配、程序逻辑编写不规范、不清楚 PLC 循环扫描机制。

本文用通俗直白的讲解，结合真实工程实用案例，从零完整讲透 ADD 指令全部用法、原理、避坑要点，看完直接上手写程序。

一、ADD 指令基本功能

ADD 加法指令，核心功能就是完成多个数值加法运算，将所有输入端的数值依次相加，最终运算结果存入输出变量。

基础运算公式：

\boldsymbol{IN1+IN2+IN3+\dots=OUT}

指令默认自带2个输入引脚，同时支持自由扩展输入引脚数量，可以实现2个及以上任意数值求和，不限输入个数。

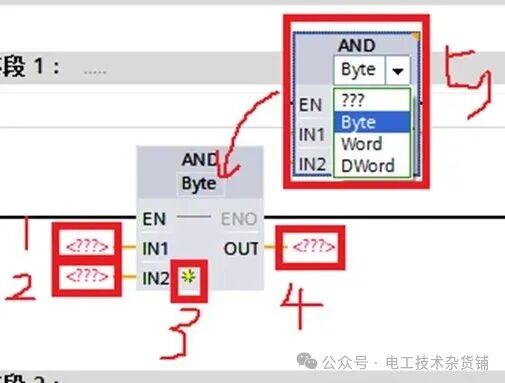

二、指令完整引脚详细说明

你原文中间序号空缺，我完整补齐所有引脚、含义、作用、用法，一字一句讲清：

1. EN（使能输入端）

指令执行开关。只有 EN 为高电平（TRUE/1）时，加法运算才执行；

EN 为低电平（FALSE/0）时，指令不运算，输出 OUT 保持上一次的数值不变，不会清零。

2. ENO（使能输出端）

指令运行状态反馈引脚。

指令正常运算、无数据溢出、无数据类型错误、无运算异常时，ENO 输出 1（TRUE）；

当出现数值溢出、数据类型不匹配、运算故障报错时，ENO 输出 0（FALSE）。

工程中常用 ENO 串联后续指令、做程序故障报警、连锁判断。

3. IN1、IN2、IN3……（输入操作数）

所有参与加法运算的数值。

可以接入：PLC 变量、M 区、DB 块地址、定时器当前值、计数器当前值，也可以直接写入固定常数。

4. OUT（运算输出端）

存放加法运算最终结果。

一般填写 DB 块变量、M 存储区、全局变量，用于后续程序调用、显示、比较、其他运算。

三、数据类型使用硬性规则（重中之重）

ADD 指令支持多种常用数据类型，博图里有一条绝对硬性规则：

所有输入端 IN、输出端 OUT 数据类型必须完全统一

只要类型不一致，轻则运算结果错乱，重则直接程序编译报错，指令无法下载。

附带常用类型数值范围、适用场景：

1. Int（16 位有符号整数）

数值范围：\boldsymbol{-32768 \sim 32767}

适用：普通小产量计数、普通参数加减、小数值运算。

2. DInt（32 位有符号整数）

数值范围极大，适合大批量累加、长时间计数、大数运算，工程累计计数优先用 DInt。

3. Real（32 位浮点数）

支持小数运算，温度、压力、流量、液位等模拟量采集运算全部使用 Real 类型。

四、博图软件内完整操作步骤

1. 打开 TIA Portal 博图，进入对应项目的 OB1 主程序块；

2. 左侧指令库依次展开：基本指令 → 数学函数 → ADD：加；

3. 用鼠标将 ADD 指令拖拽到空白程序段网络中；

4. 在指令框顶部下拉菜单，手动选择对应数据类型（Int/DInt/Real）；

5. 依次给 IN1、IN2 填写变量/常数，OUT 填写存储结果的变量；

6. 需要3个及以上数值相加时，点击指令框上方小星星扩展按钮，即可新增 IN3、IN4、IN5……无限扩展输入引脚。

五、实战应用案例（全部工程常用原版程序）

案例1：基础两数相加

应用场景

两个变量实时求和，输入数值变化，输出结果自动跟随更新。

变量定义

- 数据1：Int

- 数据2：Int

- 求和结果：Int

程序编写

EN 端直接连接常通触点 TRUE，IN1 接入数据1，IN2 接入数据2，OUT 赋值给求和结果变量。

运行效果

求和结果 = 数据1 + 数据2；任意一个输入数值改变，输出实时自动刷新。

案例2：多路数据产量汇总（多输入扩展用法）

应用场景

工厂三班产量统计，自动汇总全天总产量，最典型多引脚扩展案例。

变量定义

- 一班产量：Int
