变电所与高低压开关设备术语、选址、布置及安全出口规范梳理
|

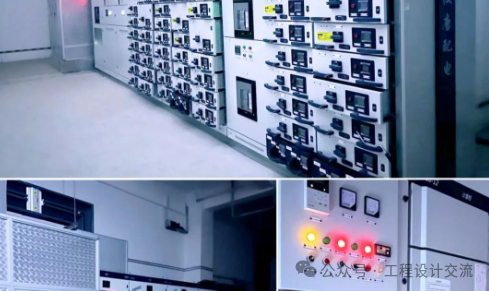

本文基于标准图集、国标规范及地方规范，对高压/低压开关设备术语定义、变电所所址选择、地面抬高要求、住宅配电室限制、地下室设置规则、安全出口/疏散门数量进行可直接用于设计与报审的梳理。 依据：GB/T 3906-2020《3.6kV~40.5kV交流金属封闭开关设备和控制设备》；指开关装置及其相关的控制、测量、保护、调节设备的组合，包括内部电气连接、辅件、外壳、支撑结构在内的总装体。 依据：GB/T 2900.20-2016《电工术语高压开关设备和控制设备》；主要用于发电、输电、配电、电能转换，由开关装置与控制、保护、测量、调节设备组合而成，包含内部连接、辅件、外壳及支撑结构，通常指10kV、20kV、35kV高压开关柜。 依据：GB/T 7251.1-2023《低压成套开关设备和控制设备第1部分：总则》；由制造商统一设计，由一个或多个低压开关电器及配套的控制、测量、信号、保护、调节设备组成，包含内部电气与机械连接、结构件、壳体的完整配电组合体，即我们常说的0.4kV低压进线柜、电容柜、出线柜等。 依据：GB 50053-2013《20kV及以下变电所设计规范》。变电所应尽量靠近负荷中心或大功率用电设备。缩短低压供电半径，减少电压损失，降低负荷矩，提升供电效率。负荷中心计算依据IEC 60364-8-1负荷矩/电能消耗坐标法。 依据：GB 50053、GB 55024-2022《建筑电气与智能化通用规范》。独立变电所严禁设置在低洼积水区域。建筑内变电所不应设在本层地面标高最低处。所有设备用房应避免雨水、消防废水、生活积水倒灌。 依据：GB 55024、GB 50352-2019《民用建筑设计统一标准》。变电所设在首层及标准层，地面或门槛高出本层地面≥100mm；设在地下楼层，地面或门槛高出本层地面≥150mm；目的是防止积水进入配电室，避免电气短路、设备损坏、安全事故。 各地对配电室有不同的定义，统一的大致解释是：配电室（配电房）是将10kV/20kV变换为0.4kV，并向低压用户分配电能的户内场所，一般包含：10kV开关装置、配电变压器、低压配电装置。按类型可分为：公用配电室、用户配电室、终端型配电室、环网型配电室。 配电室、电容器室长度＞7m：应设2个出入口，宜布置在两端。长度＞60m：宜增设第3个出口。相邻安全出口间距≤40m。 |
