新能源储能设计-电化学储能系统基本原理及组成

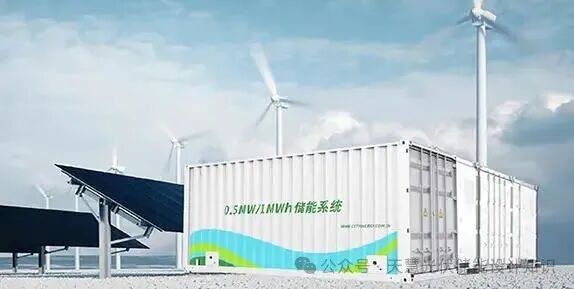

在“双碳”目标推进和新型电力系统建设的背景下，电化学储能早已不是陌生概念——它就像一个巨型、智能可控的“充电宝”，破解风电、光伏“靠天吃饭”的间歇性难题，守住电网安全稳定的“生命线”，还能帮工商业、家庭用户节省电费。

电化学储能的本质，就是通过可逆的电化学反应，实现电能与化学能的相互转换，从而完成电能的存储、释放与管理，核心载体是各类可充电的二次电池[1]。简单来说，就是“充电时存能量，用电时放能量”，整个过程就像给电池“充能”和“释能”的循环，只是规模比我们手机、电动车电池大得多。

整个能量转换过程，核心是“离子迁移”和“电子流动”的配合，我们用最主流的磷酸铁锂电池为例，通俗拆解两个过程：

充电过程：电能→化学能：外部电源施加电压，驱动电池正极发生氧化反应（失去电子），负极发生还原反应（获得电子），电能被转化为化学能，储存在电池的活性物质中。比如锂离子会从正极“脱嵌”，穿过隔膜迁移到负极并“嵌入”，完成能量储存。

放电过程：化学能→电能：当连接外部负载（比如电网、家电）时，电子会从负极通过外部电路流向正极，离子则通过电解质反向迁移，之前储存的化学能被重新转化为电能，为负载供电，此时锂离子会从负极“脱嵌”，回到正极。

了解原理后，这几个核心参数能帮你快速判断储能系统的性能，不用记复杂公式，看懂含义就好：

能量密度：单位质量/体积能存储的能量，越高越“小巧能装”，比如磷酸铁锂电池能量密度可达150–250 Wh/kg。

循环寿命：充放电多少次后，容量衰减到初始值的80%，次数越多，系统使用寿命越长（主流磷酸铁锂电池可达2000-6000次）。

转换效率：放电能量与充电能量的比值，主流系统效率可达85%–95%，效率越高，能量浪费越少[1]。

这里补充一个小知识点：目前电化学储能的主流技术路线是锂离子电池（占比超90%），其中磷酸铁锂电池因安全性高、循环寿命长，成为储能电站的首选；此外还有钠离子电池（低成本、低温性能好）、液流电池（适合长时储能）等路线，适配不同场景。

电化学储能系统看似复杂，其实是“积木式组合”，从最小的能量单元到完整系统，层层递进、环环相扣[4]。核心可分为五大部件，每个部件都有“专属分工”，共同保障系统安全、高效运行。

电池模块是储能系统的“能量仓库”，也是最核心的部分，占系统成本的60%–70%[1]。它的组成是“电芯→模组→簇”的层层升级：

电芯：最小能量单元，就像电池的“细胞”，比如3.2V的磷酸铁锂电芯，是能量存储的基础。

模组：多个电芯串联/并联封装而成，相当于“电芯小组”，能统一管理电芯的电压、温度，提升安全性。

电池簇：多个模组组成的单元，搭配簇级管理装置，像“电芯连队”，负责整合能量，便于后续统一控制。

目前主流的电池类型是磷酸铁锂电池，它的正极材料为稳定的橄榄石结构，能有效避免热失控，适配大规模储能场景。
