低压电能计量箱通用结构布局及安装要求

对于380V及以下低压电能计量用箱型成套装置的设计、生产与验收，除必须符合国家强制标准GB/T7251.3和GB/T50063-2017《电力装置电测量仪表装置设计规范》等规范的相关规定，还必须遵守当地供电部门的相关要求；产品出厂应通过国家强制性产品认证（3C认证），并持有国家法定检测机构出具的电气性能测试合格报告。

计量箱出厂前需逐台进行外观、尺寸、功能检查，抽样进行电气性能、机械强度、防护等级测试；验收时需核验3C认证证书、检测报告，现场抽查锁具、门体、观察窗、接线可靠性等关键项，全部合格后方可投运。

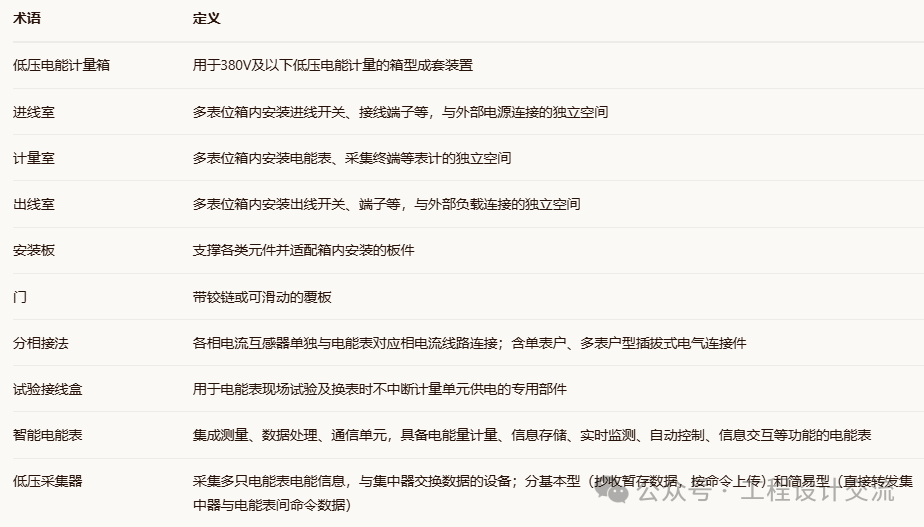

（1）按电能表类型及表位

分为：单相表电能计量箱、三相直接接入式电能计量箱、三相互感器接入式电能计量箱

（2）按材质

分类：非金属计量箱（PC+阻燃ABS）、不锈钢计量箱、冷轧钢喷塑计量箱

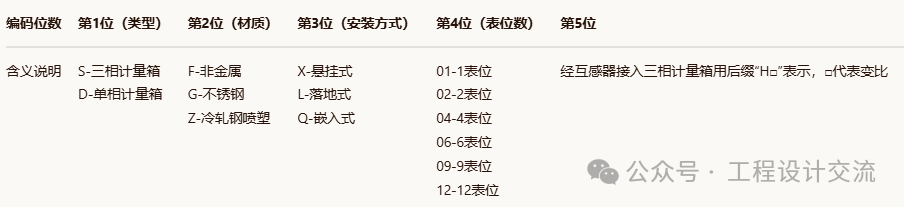

计量箱型号由类型、材质、安装方式、表位数、特殊后缀五部分组成，具体含义如下：

示例：

•DFX-12：单相12表位非金属悬挂式电能表计量箱

•SGL-04(H100/5)：三相4表位、100/5A经互感接入落地式远程电能表计量箱

1.根据《电力装置电测量仪表装置设计规范》（GB/T 50063-2017），安装应满足以下要求：

◆安装方式与精度：测量仪表装置宜采用垂直安装，其中心线向各方向的倾斜角度≤1°。

◆仪表安装高度要求，以下数据基于2200mm标准屏柜要求，非标准屏、台、柜可参照以上尺寸适当调整，具体如下：

常用电测量仪表：中心线距地面1200mm~2000mm。

电能计量仪表、变送器及开关柜/配电盘上的电能表：中心线距地面800mm~1800mm。对于电能计量仪表在室外安装时，其中心线距地面的安装高度不应小于1200mm。

记录型仪表：中心线距地面800mm~1600mm。

◆安装高度：计量箱箱体底边距地面高度，室内≥1200mm，室外≥1600mm。

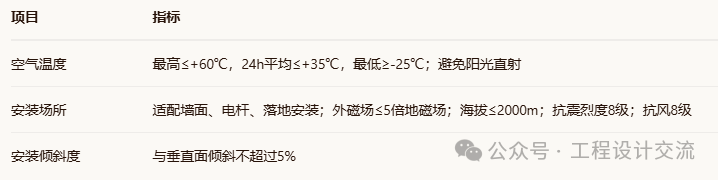

2.计量箱使用条件必须遵守如下环境、场所要求，如下：

计量箱需保障人员安全，具备足够机械强度，便于运行、维护、检查、试验；电气结构应包含进线配电、计量、电气保护与控制系统，可选配防窃电系统；结构工艺需适配各类电能表（载波、远程、本地费控表）安装、接线、操作需求，表箱开孔满足本地费控表插卡要求。

整体要求：全封闭结构，通风散热设计良好；散热孔带防雨功能及防护网，具备防异物插入触及带电导体的措施。

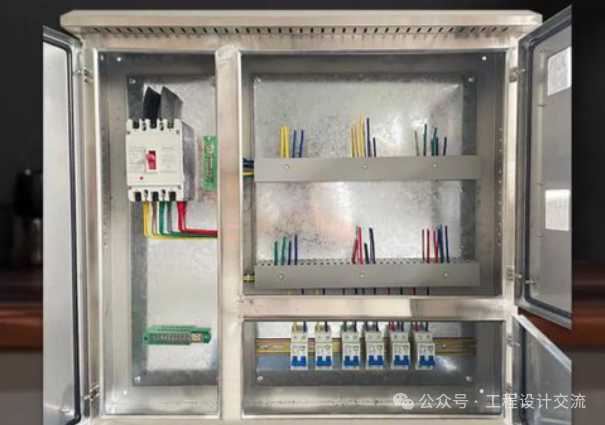

功能室划分：分为进线室、计量室、出线室，各室独立且具备互锁逻辑，满足责任划分需求。

隔板与门要求
