西门子 S7-1200 PLC 硬件的安装与拆卸

S7-1200 PLC 尺寸较小，易于安装，可以有效地利用空间。S7-1200 PLC 安装时要注意以下几点：

（1）可以将 S7-1200 PLC 水平或垂直安装在面板或标准导轨上。

（2）S7-1200 PLC 采用自然冷却方式，因此要确保其安装位置的上、下部分与临近设备之间至少留出 25 mm 的空间，并且 S7-1200 PLC 与控制柜外壳之间的距离至少为 25 mm（安装深度）。

（3）当采用垂直安装方式时，其允许的最大环境温度要比水平安装方式降低 10℃，此时要确保 CPU 被安装在最下面。

1. 安装和拆卸 CPU

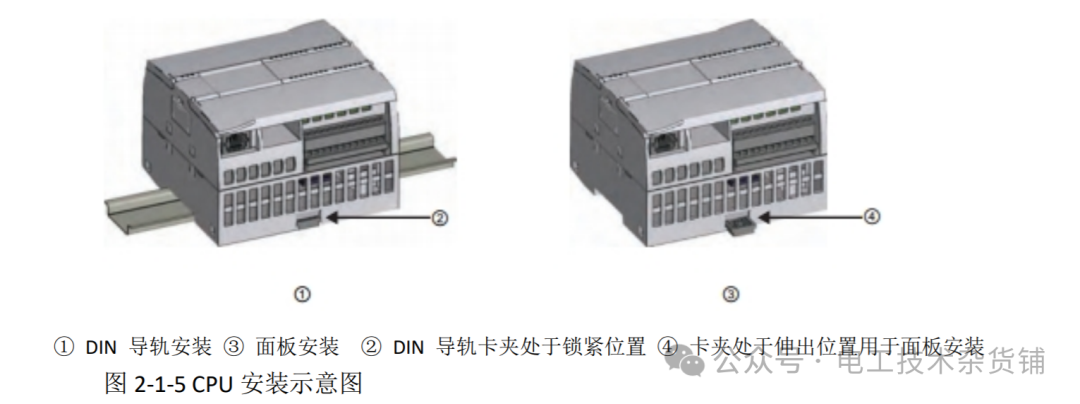

通过导轨卡夹可以很方便地安装 CPU 到标准 DIN 导轨或面板上（见图 2-1-5）。首先要将全部通信模块连接到 CPU 上，然后将它们作为一个单元来安装。在安装或拆卸任何电气设备之前，请确保已关闭相应设备的电源。同时，还要确保已关闭所有相关设备的电源。将 CPU 安装到 DIN 导轨上的步骤如下：

（1）安装 DIN 导轨，将导轨按照每隔 75 mm 的距离分别固定到安装板上。

（2）将 CPU 挂到 DIN 导轨上方。

（3）拉出 CPU 下方的 DIN 导轨卡夹，以便将 CPU 安装到导轨上。

（4）向下转动 CPU 使其在导轨上就位。

（5）推入卡夹将 CPU 锁定到导轨上。

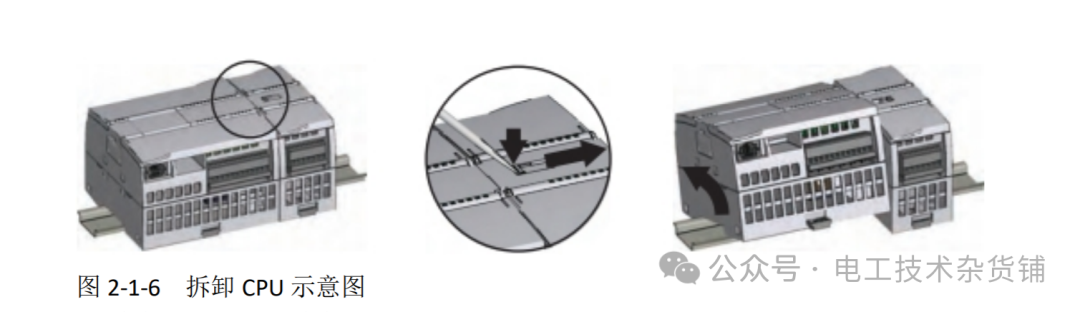

若要准备拆卸 CPU，先断开 CPU 的电源及其 I/O 连接器、接线或电缆。将 CPU 和所有相连的通信模块作为一个完整单元拆卸。所有信号模块应保持安装状态。如果信号模块已连接到 CPU，则需要先缩回总线连接器，如图 2-1-6 所示。拆卸步骤如下：

（1）将螺钉旋具放到信号模块上方的小接头旁。

（2）向下按，使连接器与 CPU 相分离。

（3）将小接头完全滑到右侧。

（4）拉出 DIN 导轨卡夹，从导轨上松开 CPU。

（5）向上转动 CPU，使其脱离导轨，然后从系统中卸下 CPU。

2. 安装和拆卸信号模块

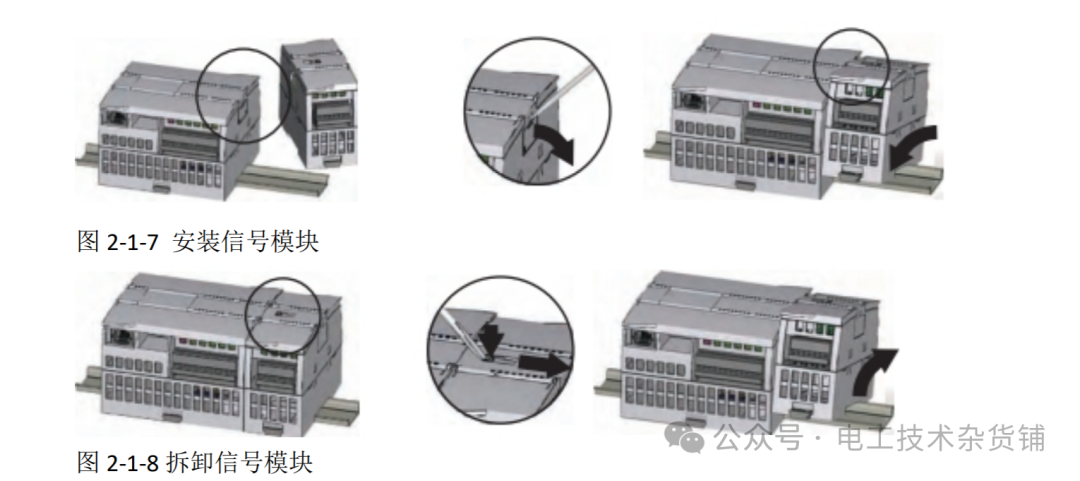

在安装 CPU 之后还要安装信号模块（SM），如图 2-1-7 所示。

其具体步骤如下：

（1）卸下 CPU 右侧的连接器盖。将螺钉旋具插入盖上方的插槽中，将其上方的盖轻轻撬出并卸下盖，收好以备再次使用。

（2）将 SM 挂到 DIN 导轨上方，拉出下方的 DIN 导轨卡夹，以便将 SM 安装到导轨上。

（3）向下转动 CPU 旁的 SM，使其就位，并推入下方的卡夹，将 SM 锁定到导轨上。

（4）伸出总线连接器，即为信号模块建立了机械和电气连接。

可以在不卸下 CPU 或其他信号模块处于原位时卸下任何 SM，如图 2-1-8 所示。若要准备拆卸 SM，断开 CPU 的电源并卸下 SM 的 I/O 连接器和接线即可。

其具体步骤如下：

（1）使用螺钉旋具缩回总线连接器。

（2）拉出 SM 下方的 DIN 导轨卡夹，从导轨上松开 SM，向上转动 SM，使其脱离导轨。

（3）盖上 CPU 的总线连接器。

3. 安装和拆卸通信模块

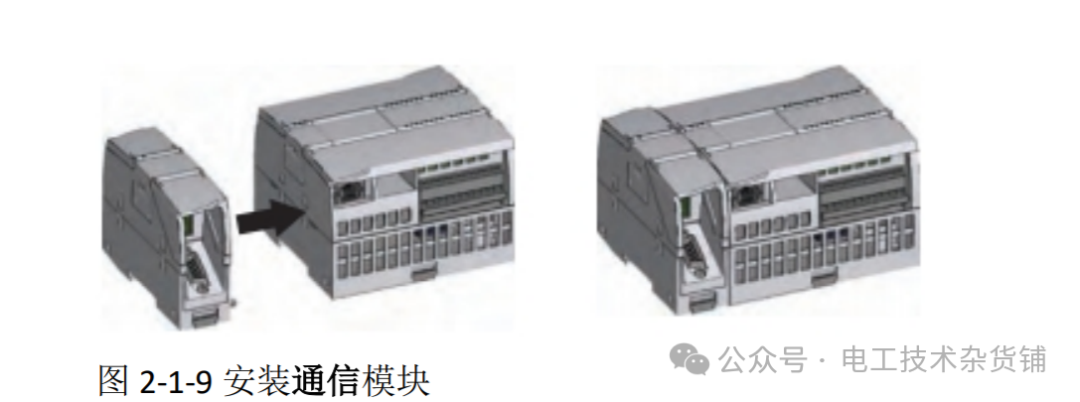

要安装通信模块(CM)，首先将 CM 连接到 CPU 上，然后再将整个组件作为一个单元安 装到 DIN 导轨或面板上，如图 2-1-9 所示。

其具体安装步骤如下：

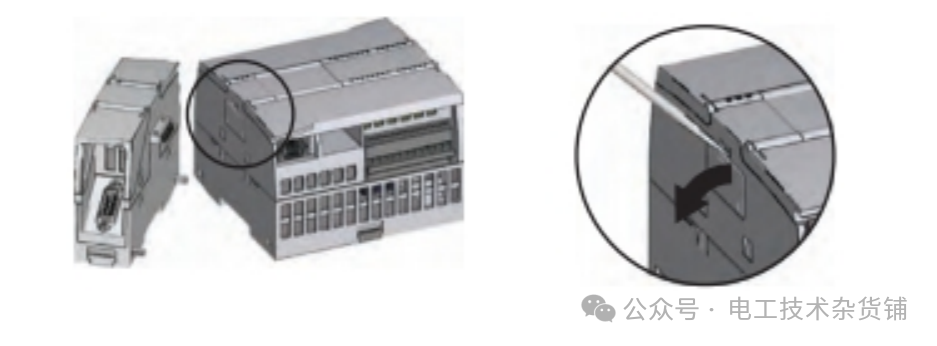

（1）卸下 CPU 左侧的总线盖。将螺钉旋具插入总线盖上方的插槽中，轻轻撬出上方的盖。

（2）使 CM 的总线连接器和接线柱与 CPU 上的孔对齐。

（3）用力将两个单元压在一起直到接线柱卡入到位。

（4）将该组合单元安装到 DIN 导轨或面板上即可。

（5）拆卸时，将 CPU 和 CM 作为一个完整单元从 DIN 导轨或面板上卸下。

4. 安装和拆卸信号板

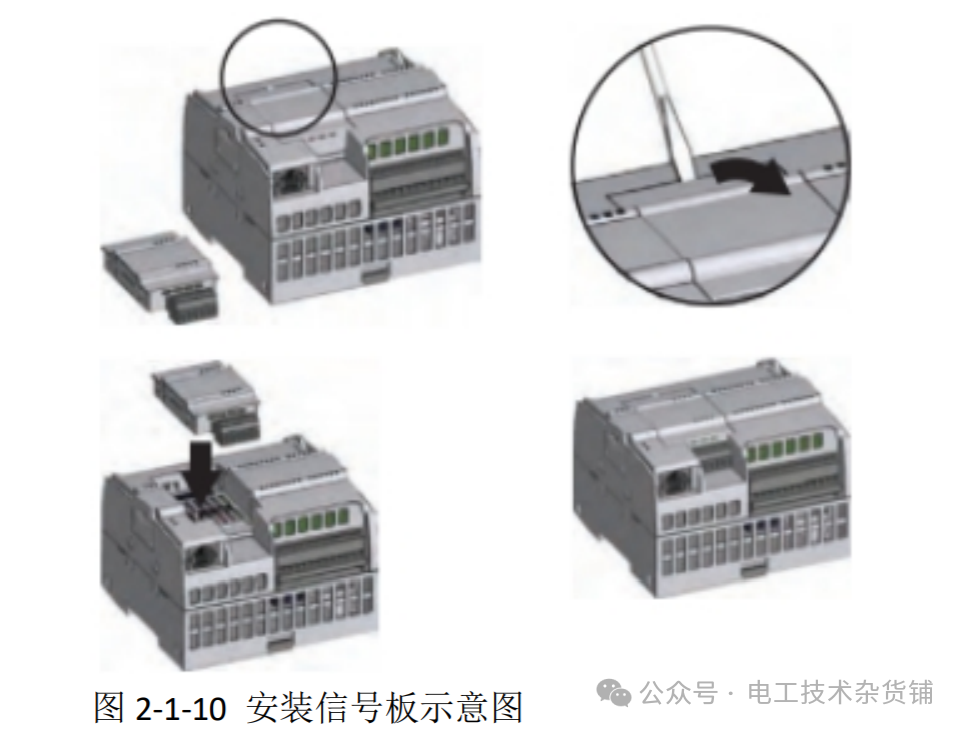

要安装信号板（SB），首先要断开 CPU 的电源并卸下 CPU 上部和下部的端子板盖子，如图 2-1-10 所示。

其具体步骤如下：

（1）将螺钉旋具插入 CPU 上部接线盒盖背面的槽中。

（2）轻轻将盖撬起，并从 CPU 上卸下。

（3）将 SB 直接向下放人 CPU。上部的安装位置中。

（4）用力将 SB 压入该位置，直到卡入就位。

（5）重新装上端子板盖子。

从 CPU 上卸下 SB，要断开 CPU 的电源并卸下 CPU 上部和下部的端子板盖子，如图 2-1-11 所示。具体步骤如下：

（1）将螺钉旋具插入 SM 上部的槽中。

（2）轻轻将 SB 撬起，使其与 CPU 分离。

（3）将 SB 直接从 CPU 上部的安装位置中取出。

（4）重新装上 SB 盖。

（5）重新装上端子板盖子。
