G120变频器与S7-1200 PLC模拟量信号不匹配解决方案
|

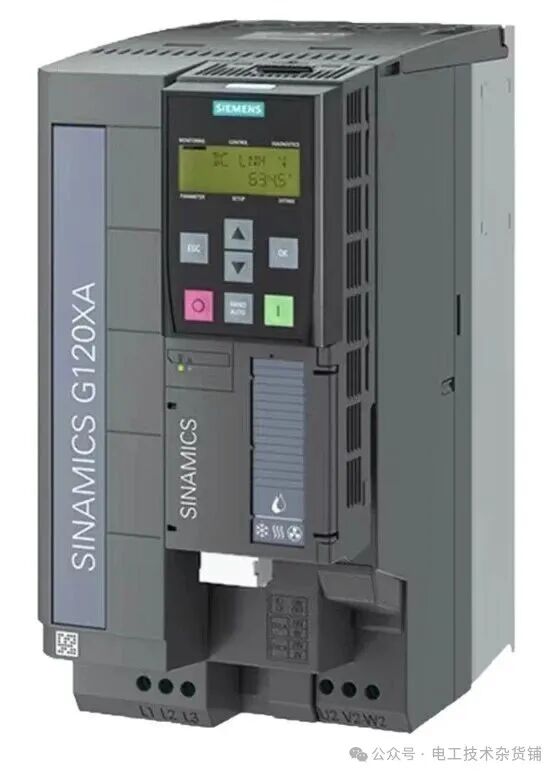

在工业自动化控制系统中，西门子G120变频器与S7-1200 PLC的组合是中小型工控项目的经典搭配，广泛应用于电机调速、工况监控等场景。但在实际接线与调试过程中，模拟量信号类型不兼容是高频出现的问题：G120变频器模拟量输出为0~10V电压信号，而S7-1200 CPU 1215C AC/DC/RLY配套模拟量输入模块仅支持0~20mA电流信号，二者无法直接对接，需通过硬件转换实现信号匹配，本文将详细讲解解决方案及电流核算要点。
一、信号不匹配问题根源 G120变频器的模拟量输出端口（AO）默认配置为0~10V单极性电压信号，用于输出电机频率、转速、电流等运行参数；而S7-1200 CPU 1215C本体无自带模拟量通道，需搭配SM 1231模拟量输入模块，该模块标准输入信号为0~20mA单极性电流信号。 电压信号与电流信号属于不同类型的模拟量传输形式，直接接线会导致PLC无法识别有效信号、数据采集失真，甚至损坏模块端口，因此必须通过硬件电路实现信号转换，兼顾信号精度与设备安全。 二、核心解决方案：并联500Ω精密电阻实现信号转换 针对本次信号匹配需求，最简且可靠的方案是在PLC模拟量输入端并联500Ω精密电阻，利用欧姆定律实现电压信号与电流信号的转换，原理清晰、成本低廉、调试便捷。 （一）转换原理 根据欧姆定律U=I×R（电压=电流×电阻），已知G120变频器输出电压U=0~10V，PLC需要输入电流I=0~20mA，推导所需电阻值： R=U/I=10V÷0.02A=500Ω。 即通过在PLC模拟量电流输入端子两端并联500Ω电阻，变频器输出的0~10V电压信号，会在电阻回路中产生0~20mA的电流信号，完美匹配PLC模拟量输入量程，实现信号无失真转换。 （二）硬件选型与接线要求 1. 电阻选型 必须选用精密金属膜电阻，精度≥±1%，功率建议选择0.5W及以上，避免长期运行发热导致阻值漂移，影响信号采集精度；严禁使用普通碳膜电阻，防止精度不足引发数据误差。 2. 接线步骤- 第一步：将G120变频器模拟量输出正端（AO+），连接至S7-1200 SM 1231模拟量输入正端（I+）； - 第二步：将G120变频器模拟量输出负端（AO-），连接至S7-1200 SM 1231模拟量输入负端（I-）； - 第三步：将500Ω精密电阻并联焊接/紧固连接在PLC模拟量输入I+与I-端子之间，确保接线牢固、无虚接、无短路； - 第四步：检查接线，确认电阻并联方向无误，线路无裸露，避免信号干扰。 三、回路电流精准核算 信号转换回路的电流核算，是保障系统稳定运行、避免设备过载的关键，需分量程段计算验证： 1. 最小信号工况 变频器输出0V电压时，回路电流I=0V÷500Ω=0mA，与PLC 0mA起始量程完全匹配，无零点漂移。 |
