DP线与HDMI线：技术解析、差异对比及未来趋势
|

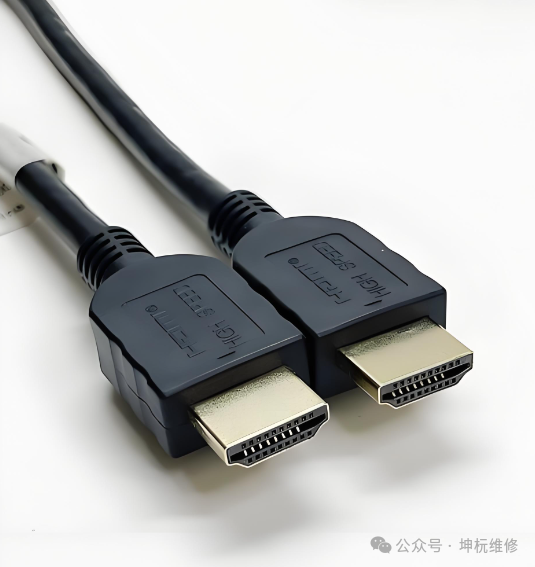

在现代数字显示领域，DisplayPort（DP）线与HDMI线作为连接显示设备的核心传输介质，支撑着从4K高清视频到多屏拼接的复杂应用需求。尽管两者外观相似，但其技术架构、性能表现和应用场景存在显著差异。坤杬将从技术原理、核心差异、性能对比、应用场景及未来趋势五个维度，全面解析这两种接口标准的底层逻辑与发展路径。 一、技术原理：从信号编码到传输架构 1、HDMI线：面向消费电子的通用接口 HDMI（High-Definition Multimedia Interface）由日立、松下、飞利浦、索尼、汤姆逊、东芝和Silicon Image七家公司联合制定，2002年发布1.0版本，最初定位为替代DVI的消费电子接口。 其核心技术特点包括： ⑴、信号传输方式： 采用TMDS（Transition Minimized Differential Signaling）差分信号传输，通过4对差分线（3对数据通道+1对时钟通道）实现音视频同步传输。每对数据通道最高速率在HDMI 2.1标准下可达12Gbps，总带宽提升至48Gbps（含10%开销）。 ⑵、协议架构： 集成HDCP版权保护协议，支持CEC（消费电子控制）功能，可通过单一遥控器控制多设备，同时兼容MHL（移动高清连接）标准，实现手机等移动设备直连显示。 ⑶、音频支持： 原生支持8声道LPCM无损音频、Dolby Atmos、DTS:X等三维音效，采样率最高达192kHz/24bit。

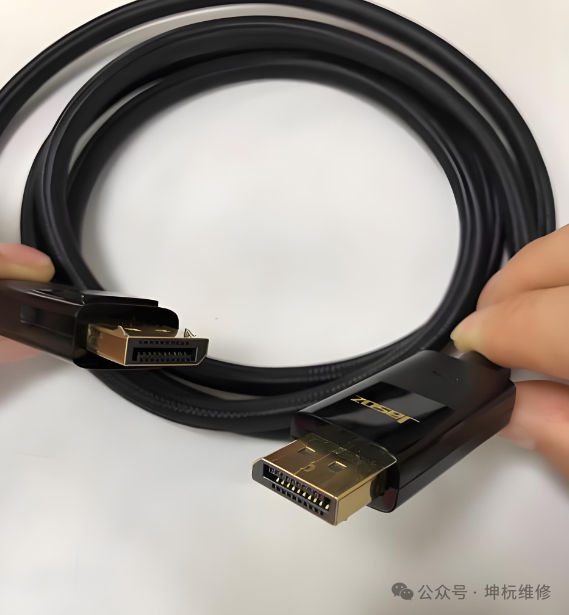

2、DP线：面向专业领域的高性能标准 DisplayPort由VESA（视频电子标准协会）主导开发，2006年发布1.0版本，旨在解决PC与显示设备的高带宽传输需求。 其技术架构呈现三大特性： ⑴、微封包传输机制： 采用基于小封包（Micro-Packet）的串行传输协议，将音视频、数据等信号拆分为独立封包，通过单条高速链路传输。DP 2.0标准下，主链路带宽达80Gbps（4条通道×20Gbps/通道），支持HBR3（High Bit Rate 3）编码。 ⑵、可扩展性设计： 支持“菊花链”（Daisy Chaining）多屏串联技术，单根DP线可级联多个显示器；同时集成USB-C物理接口（DP Alt Mode），实现音视频、数据、供电的“一线多用”。 ⑶、显示流压缩（DSC）： DP 1.4及以上版本支持VESA DSC 1.2标准，通过视觉无损压缩技术（压缩比最高3:1），在带宽有限情况下实现8K@60Hz或4K@240Hz等高分辨率高刷新率传输。
二、核心差异：从带宽到功能定位 1、带宽与性能上限 ⑴、HDMI： HDMI 2.1标准带宽为48Gbps（实际可用约42.6Gbps），支持8K@60Hz（4:4:4 chroma subsampling）、4K@120Hz及VRR（可变刷新率）、ALLM（自动低延迟模式）等游戏特性，但受限于TMDS编码效率，高分辨率下需依赖DSC压缩。 ⑵、DP： DP 2.0带宽达80Gbps（无压缩），原生支持16K@60Hz（RGB 4:4:4）、8K@120Hz或4K@240Hz，且DSC压缩技术更成熟，可在80Gbps带宽下实现24K@60Hz超高清传输，性能上限显著高于HDMI。 2. 多屏与扩展能力 ⑴、HDMI： 依赖HDMI 2.1的“多流传输”（MST）功能实现多屏输出，但需设备支持且带宽分配受限，实际应用中多屏拼接仍以单屏4K@60Hz为上限。 ⑵、DP： 原生支持MST技术，通过“菊花链”可串联3台4K@60Hz显示器（DP 1.4）或更多高分辨率设备，且支持独立音频通道分配，适合专业工作站多屏扩展。 3. 接口形态与兼容性 ⑴、HDMI： 接口形态包括Type A（标准）、Type C（迷你）、Type D（微型），但物理接口不兼容USB-C，需通过转接器连接现代设备。 ⑵、DP： 除传统DP接口外，广泛支持USB-C Alt Mode，即通过USB-C接口传输DP信号，无需额外转接，成为笔记本、手机等便携设备的主流输出方式。 4. 行业生态与应用侧重 |
