在液压系统中,液压泵站是当之无愧的“动力心脏”,相当于整个系统的“加油站”——将电能转化为液压能,为液压执行元件(油缸、液压马达)提供稳定、充足的压力油,直接决定液压系统的动力输出、运行稳定性和使用寿命。

无论是工业自动化生产线、工程机械,还是机床、冶金设备,只要有液压系统,就离不开液压泵站。但很多从业者在面对泵站时,常常陷入困惑:泵站由哪些部件组成?不同场景该选哪种泵站?日常运维该注意什么?一旦泵站出现故障,就无从下手,导致设备停机、工期延误。

今天就一次性讲透液压泵站,从核心结构、分类选型、安装调试,到日常运维和故障排查,全方位覆盖,篇幅约2000字,干货密集且通俗易懂,新手也能快速吃透,建议收藏备用,避免踩坑!

液压泵站,又称液压动力单元,是液压系统的动力源,核心作用是通过液压泵将电机的机械能转化为液压能,再通过管路将压力油输送到各个执行元件,驱动设备完成伸缩、旋转、举升等动作,同时实现对油液的过滤、冷却、稳压,保证系统稳定运行。

简单来说,液压泵站就像是液压系统的“心脏”,执行元件是“四肢”,管路是“血管”,而之前我们讲过的液压阀件,就是“神经中枢”——心脏泵出血液(压力油),神经控制流向,四肢才能正常活动,三者缺一不可。

液压泵站的核心优势的是:动力传递平稳、承载能力强、调速范围广、结构紧凑,能适应高温、高压、粉尘等恶劣工业环境,广泛应用于各类需要大动力、高精度控制的设备中。

液压泵站看似复杂,但核心由5大部件组成,每个部件都有其不可替代的作用,吃透这些部件,就能快速理解泵站的工作原理,也能快速定位故障根源。

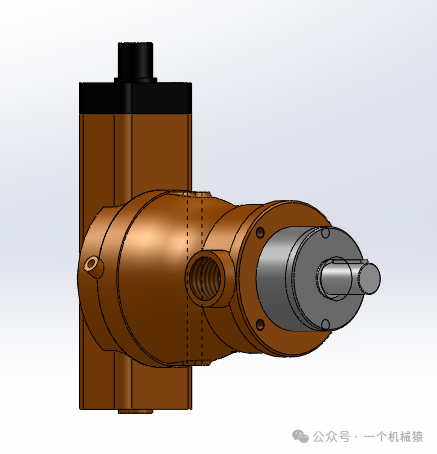

液压泵是泵站的“核心动力源”,相当于“心脏”的泵体,负责将电机的机械能转化为液压能,吸入油箱中的油液,加压后输送到系统中。液压泵的性能,直接决定泵站的压力、流量输出,是泵站最关键的部件。

常见的液压泵主要有3种,按需选择即可:

齿轮泵:结构简单、成本低、抗污染能力强,适合低压、中流量场景(压力≤16MPa),比如普通机床、小型输送设备;

叶片泵:流量均匀、噪音小、运转平稳,适合中压、中流量场景(压力≤25MPa),比如自动化生产线、精密机床;

柱塞泵:压力高、效率高、流量调节灵活,适合高压、大流量场景(压力≥31.5MPa),比如工程机械、冶金设备。

选型要点:根据系统的额定压力、流量需求,结合成本和环境,选择对应的泵型,避免“大马拉小车”或“小马拉大车”。

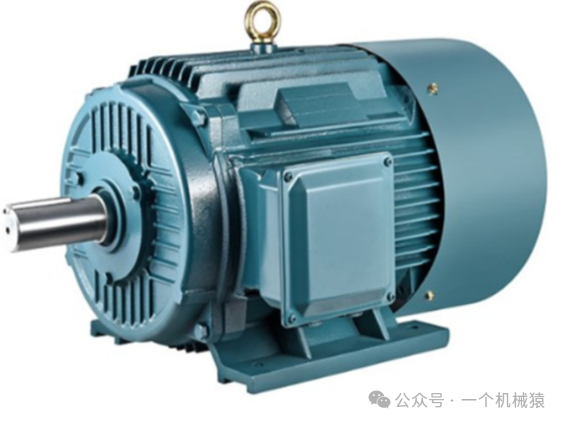

电机是液压泵的“动力来源”,负责带动液压泵运转,将电能转化为机械能。电机的功率、转速,必须与液压泵匹配,否则会导致泵体损坏、动力不足或能耗过高。

常见的电机类型为三相异步电机,选型时需注意:电机功率要略大于液压泵的所需功率(预留10%-20%的余量),转速要与液压泵的额定转速匹配,避免转速过高或过低影响泵的性能。

辅助元件虽然不直接提供动力,但却是保证泵站正常运行的“后勤保障”,缺一不可,主要包括3类:

油箱:负责储存油液、散热、沉淀油液中的杂质,同时为液压泵提供稳定的吸油来源。油箱的容积的选择,一般为液压泵每分钟流量的3-5倍,容积过小会导致油液温度过高,容积过大则会增加成本和占用空间。

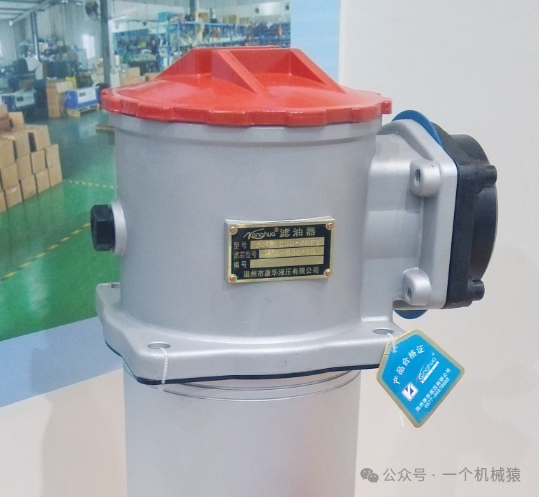

过滤器:负责过滤油液中的杂质(如金属碎屑、灰尘),防止杂质进入液压泵、阀件等精密元件,造成磨损、卡滞、泄漏等故障。过滤器的精度,需根据系统要求选择,一般为10-20μm,精密系统可选择更高精度(5μm以下)。

冷却器:负责降低油液温度,避免油液因温度过高(超过60℃)导致粘度下降、密封件老化、油液变质,进而影响系统运行。常见的冷却方式有风冷和水冷,风冷适合中小型泵站、环境温度较低的场景,水冷适合大型泵站、高温环境或大流量场景。

控制元件就是我们之前讲过的液压阀件,安装在泵站的集成块上,负责控制油液的压力、流量、方向,调节泵站的输出,适配执行元件的动作需求。

泵站中常见的阀件包括:溢流阀(限定系统最高压力,防止过载)、减压阀(降低压力,供给低压回路)、节流阀/调速阀(调节流量,控制速度)、换向阀(控制油液换向)等,具体配置需根据系统需求确定。

连接元件负责将泵站的各个部件连接起来,保证油液的密封、顺畅输送,避免泄漏。管路一般采用钢管(高压场景)或软管(需要灵活连接的场景),接头需与管路规格匹配,密封件(如密封圈、油封)需选择耐高压、耐油的材质,防止油液泄漏。

液压泵站的类型繁多,按不同的分类标准,可分为多种类型,最常用的是按“结构形式”和“压力等级”分类,结合自身场景选择,能大幅提升系统的稳定性和性价比。

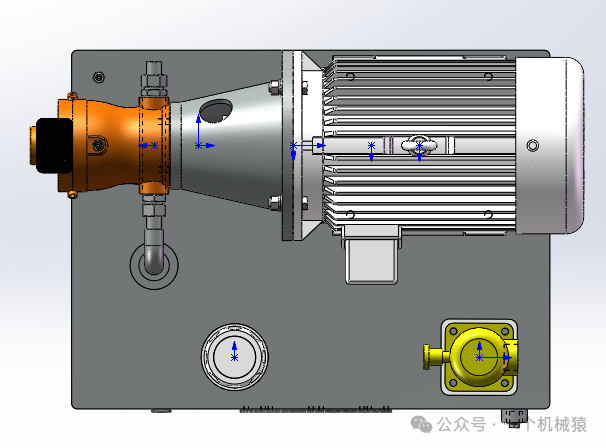

一体式泵站:将液压泵、电机、油箱、阀件等所有部件集成在一个底座上,结构紧凑、占地面积小、安装方便,适合中小型设备、空间狭小的场景,比如小型机床、自动化机械手。

分离式泵站:液压泵、电机与油箱分离安装,管路连接,适合大型泵站、高温环境或需要单独布置油箱的场景,比如工程机械、冶金设备。分离式泵站的散热效果更好,维护更方便,但占地面积大、安装难度略高。

叠加式泵站:将阀件叠加安装在液压泵的出口处,结构紧凑、配置灵活,可根据需求增减阀件,适合小型、精密液压系统,比如精密仪器、小型试验设备。

低压泵站:额定压力≤16MPa,主要用于轻载、低速场景,比如小型输送设备、手动液压机械,常用齿轮泵作为动力元件。
