接地电阻的“实时体检”——接地网在线监测技术

接地系统是防雷体系的基石。无论外部避雷针多么高大，浪涌保护器多么灵敏，如果接地电阻不达标，雷电流无法顺畅泄放入地，就会产生危险的“反击电压”，损坏设备甚至危及人身安全。传统接地电阻检测需要人工携带仪表到现场，断开接地引下线，使用摇表或钳形表进行测量，不仅效率低下，而且无法实现实时监测。更重要的是，接地电阻会随土壤湿度、温度、腐蚀程度等因素动态变化，一次测量结果并不能代表长期状态。

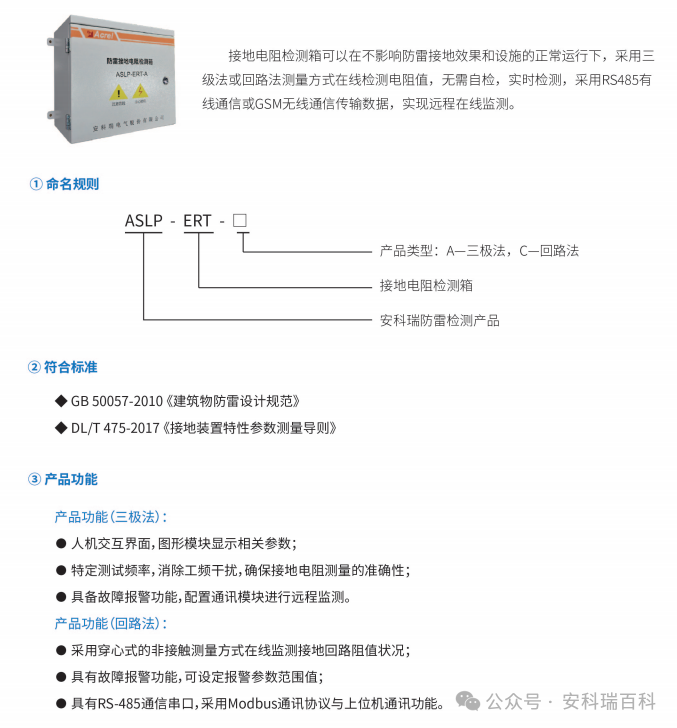

接地电阻检测箱的出现，让接地系统的在线监测成为可能。它可以在不影响防雷接地效果和设施正常运行的情况下，采用三级法或回路法测量方式在线检测电阻值，无需自检，实时检测，采用RS485有线通信或GSM无线通信传输数据，实现远程在线监测。

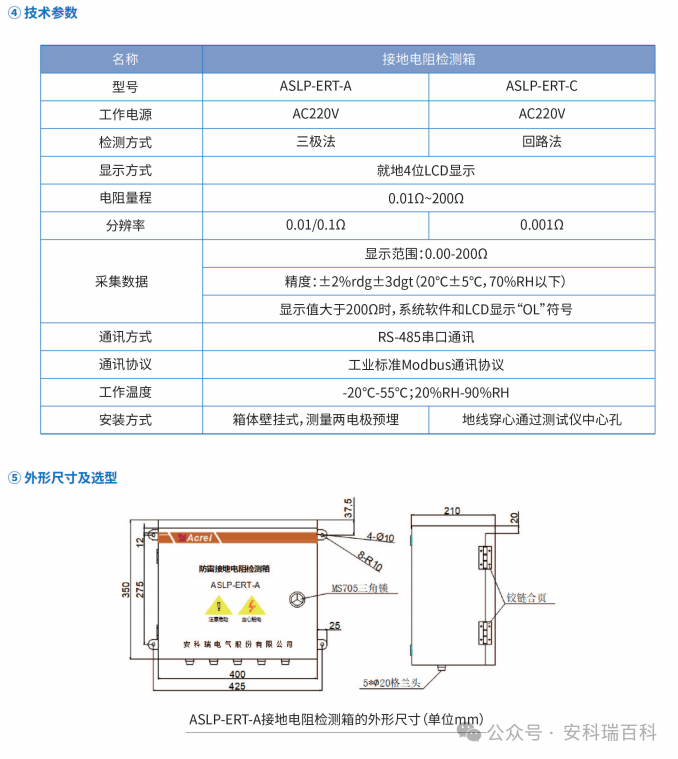

三极法是传统的接地电阻测量方法，需要将两个辅助电极打入土壤中，通过测量电压和电流计算出接地电阻。ASLP-ERT-A型接地电阻检测箱采用三极法，具备人机交互界面，图形模块显示相关参数；采用特定测试频率，有效消除工频干扰，确保接地电阻测量的准确性；具备故障报警功能，可配置通讯模块进行远程监测。其电阻量程0.01Ω～200Ω，分辨率0.01/0.1Ω，精度±2%rdg±3dgt（20℃±5℃，70%RH以下）。
