雷击的“心电图”——雷电峰值检测与波形分析技术

时间:2026-05-02作者:佚名

雷击电流的大小、极性、发生时间和波形特征,是评估雷电破坏力、分析防雷设备性能、追溯事故原因的关键数据。传统防雷系统只能记录雷击次数,无法获取雷电流的详细参数,如同只有心跳次数却没有心电图,难以对雷电危害进行精确诊断。雷电峰值检测箱的出现,解决了这一技术难题。

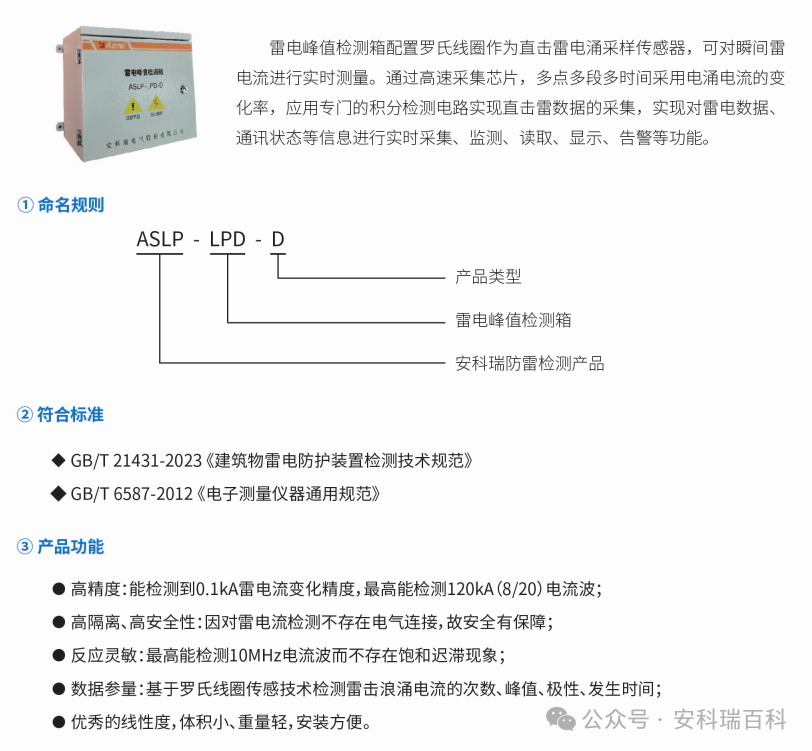

雷电峰值检测箱配置罗氏线圈作为直击雷电涌采样传感器,可对瞬间雷电流进行实时测量。罗氏线圈是一种柔性、开环的电流传感器,它不存在电气连接,因此具有高隔离性和高安全性。通过高速采集芯片,系统能够多点多段多时间采用电涌电流的变化率,应用专门的积分检测电路实现直击雷数据的采集,实现对雷电数据、通讯状态等信息进行实时采集、监测、读取、显示和告警。

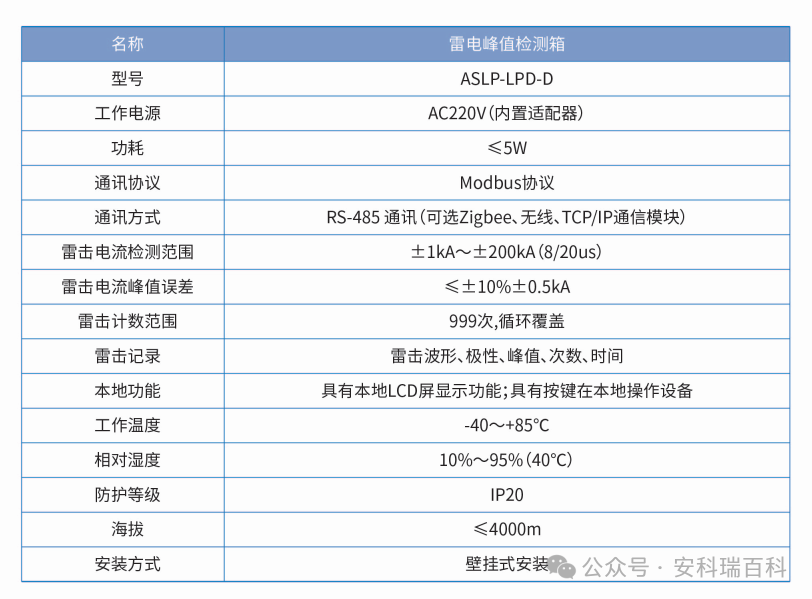

该设备的核心技术参数令人印象深刻:雷击电流检测范围覆盖±1kA至±200kA(8/20μs波形),雷击电流峰值误差不超过±10%±0.5kA,能够检测到0.1kA的雷电流变化精度。雷击计数范围可达999次,循环覆盖,可记录雷击波形、极性、峰值、次数和发生时间。设备还具备本地LCD屏显示功能和按键操作,工作温度范围-40℃至+85℃,适应各种恶劣环境。
