家电维修爱好者学习课堂（波轮全自动洗衣机）

大家好，我们要学会维修洗衣机，必须先搞懂它的基本原理知识，了解洗衣机的构造，知道各个元器件的作用。从进水、洗涤、排水、脱水全过程，从故障现象来分析故障所在，做到心中有数，就能把洗衣机很快修好啦！

波轮洗衣机完整原理、结构、工作全过程及常见故障维修

一  波轮洗衣机核心工作原理

波轮洗衣机采用直立式水流揉搓原理：

底部波轮正反交替旋转，带动桶内水流、衣物形成涡流、翻滚、摩擦，依靠水流冲击力+衣物间相互揉搓+洗涤剂化学作用去污；

利用重力+离合器切换，实现洗涤低速正反转、脱水高速单向旋转，靠离心力甩出衣物水分。

二  波轮洗衣机整体结构组成

1. 进水系统

进水管、进水电磁阀、进水连接软管、内桶喷淋口。

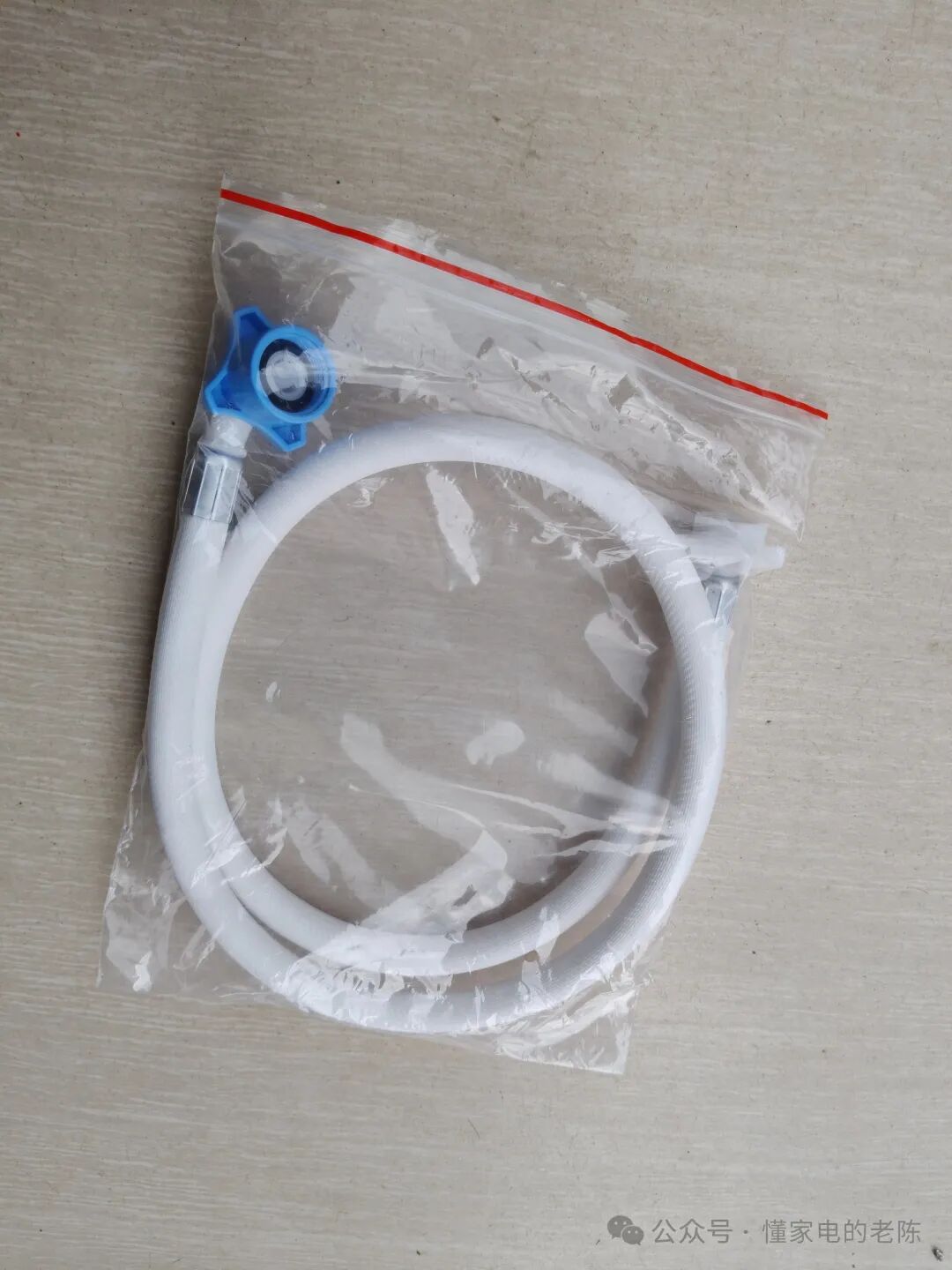

（进水管图示）

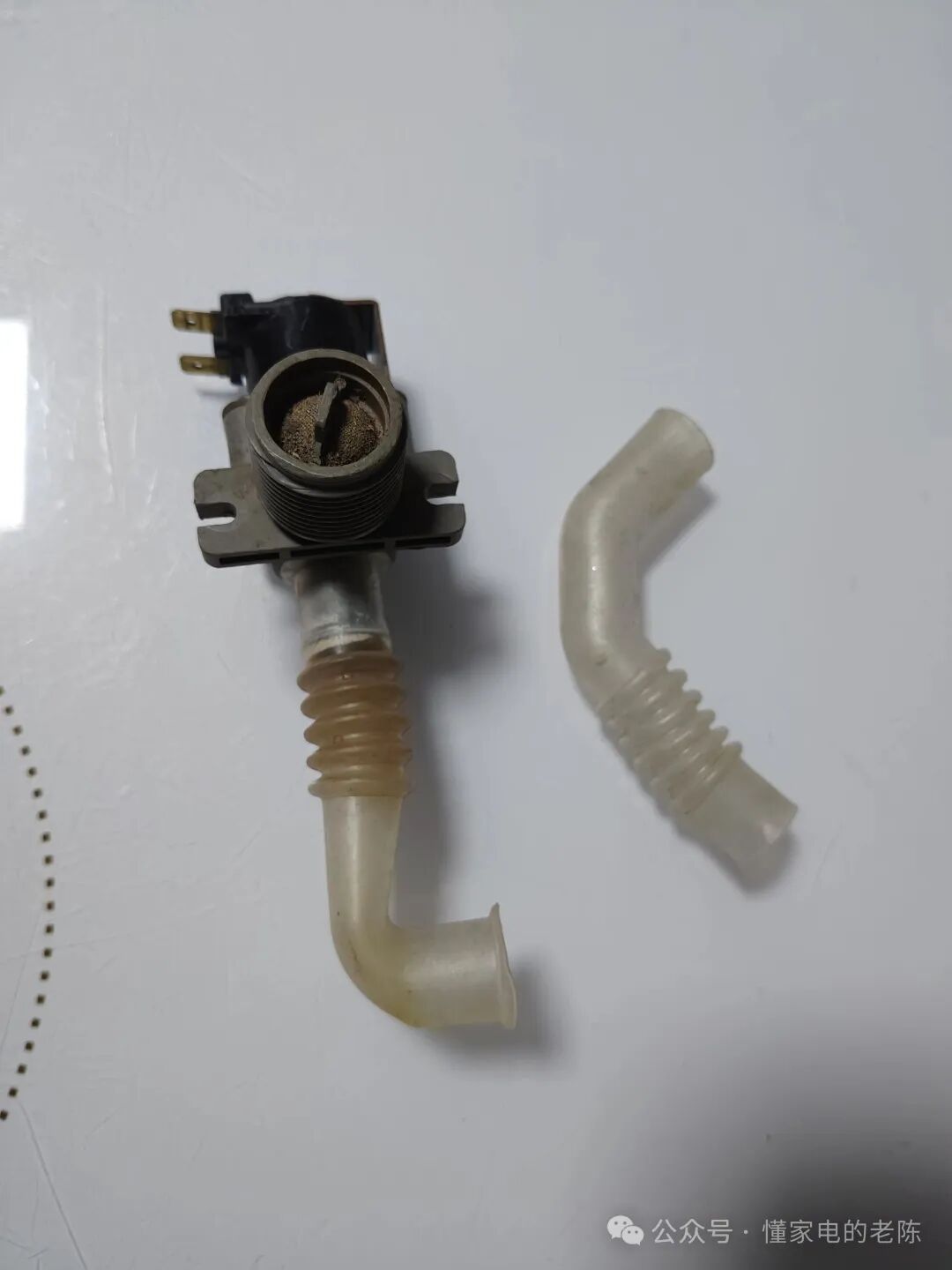

（进水阀及软管图示）

2. 洗涤脱水系统

- 内桶（洗涤桶）、外桶（盛水桶）、底部波轮

- 离合器总成（核心部件：减速离合、刹车、皮带轮）

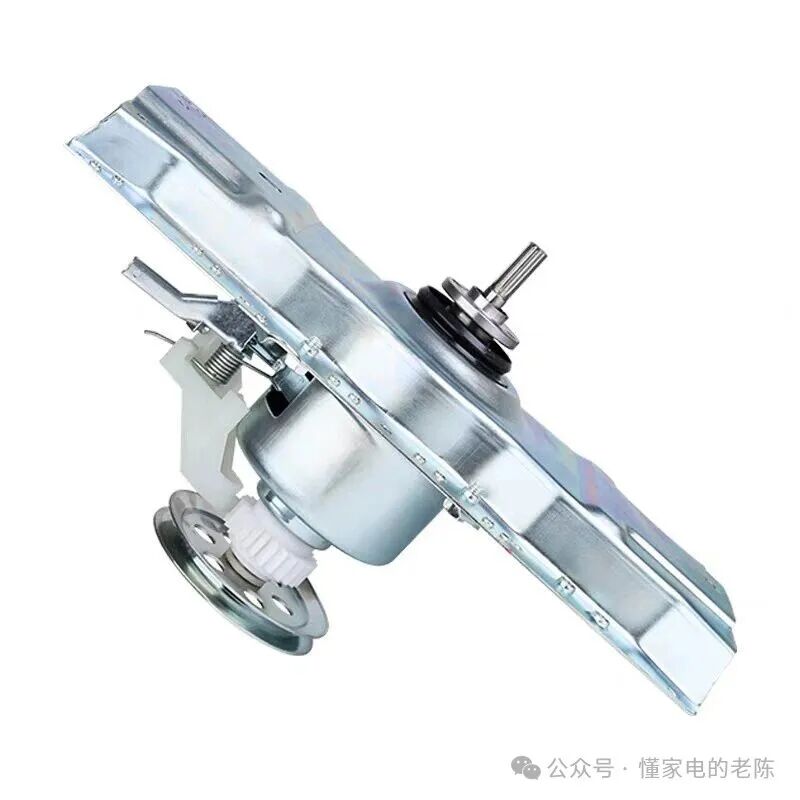

（离合器总成图示）

-电机、传动皮带、平衡环（桶口配重盐水圈，减震防晃）

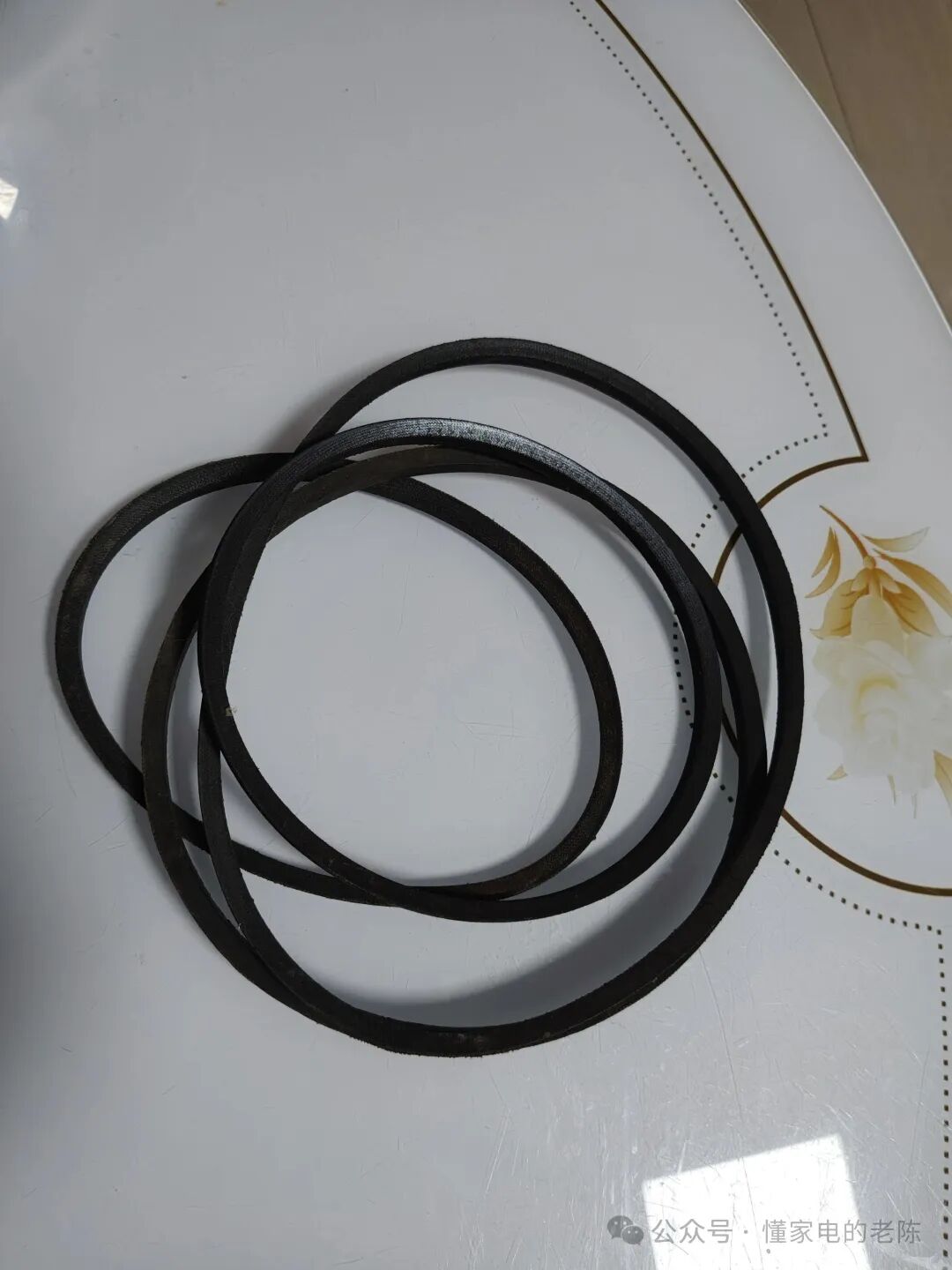

（皮带图示）

3. 排水系统

牵引/排水电机、排水拉索、排水阀芯、排水管、防溢水通道。

4. 控制与传感系统

电脑板（主板）、水位传感器、门盖安全开关、防撞桶开关、电机、电容、电源线、水位软管。

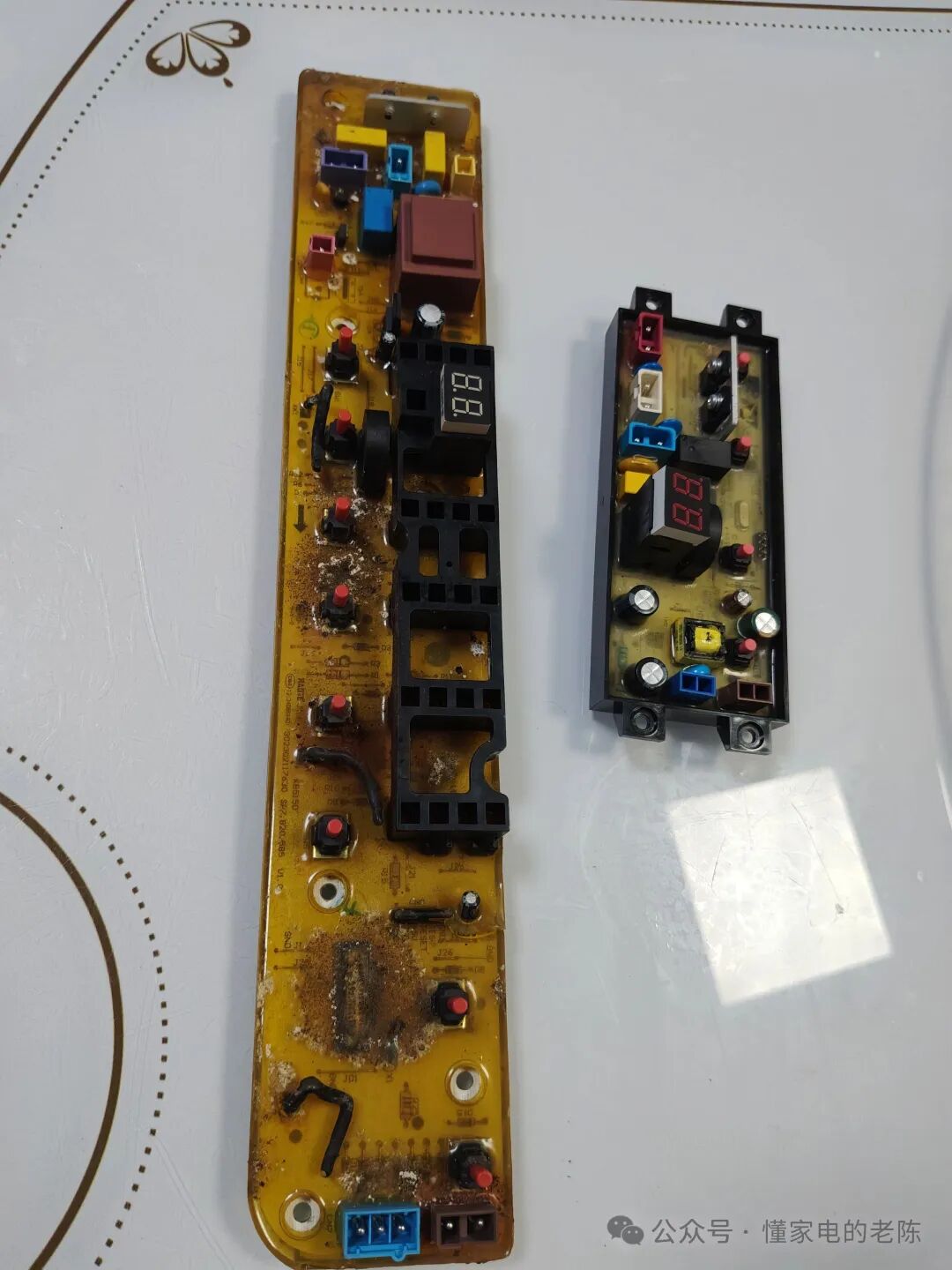

（电脑板图示）

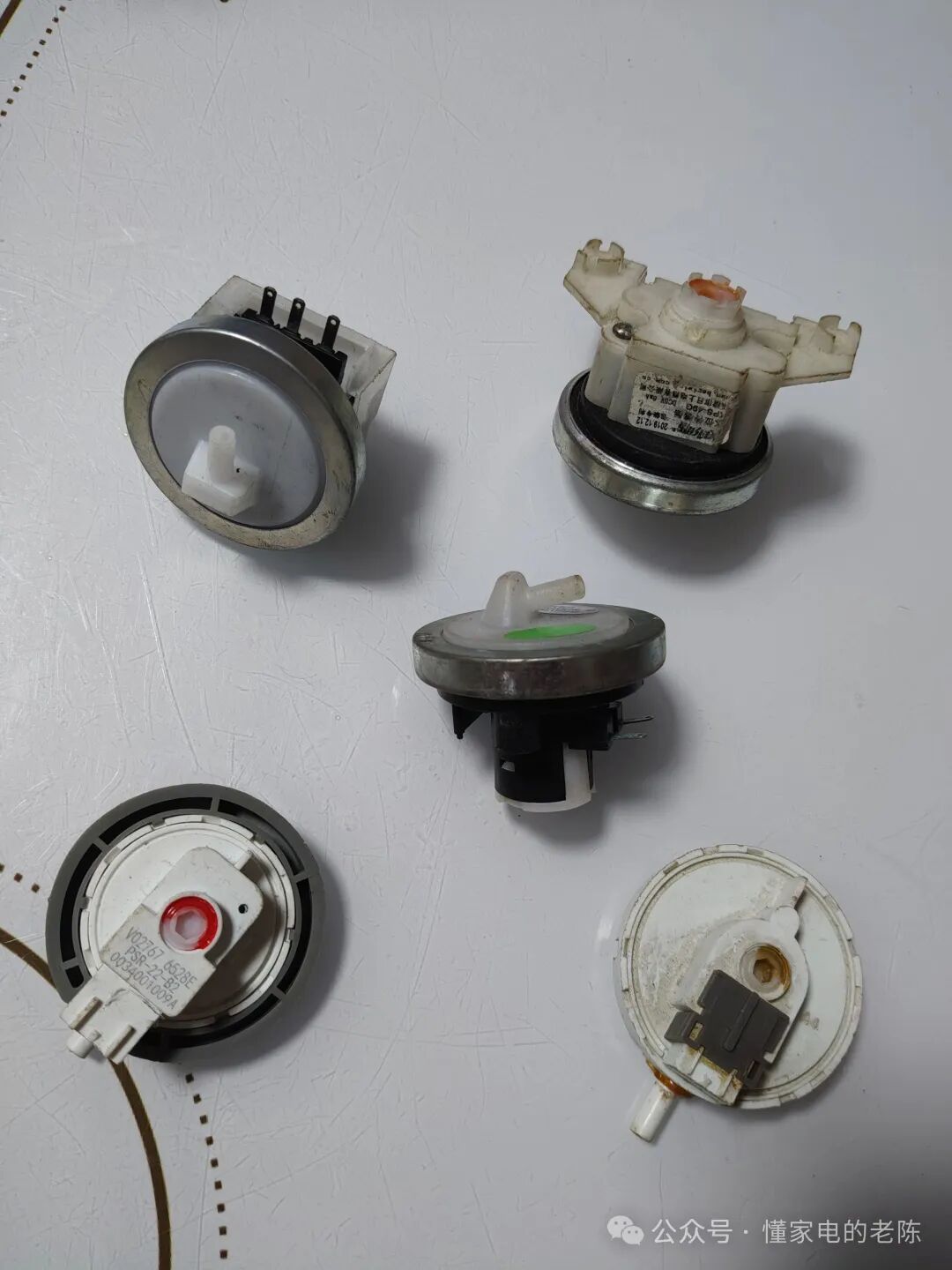

（水位传感器图示）

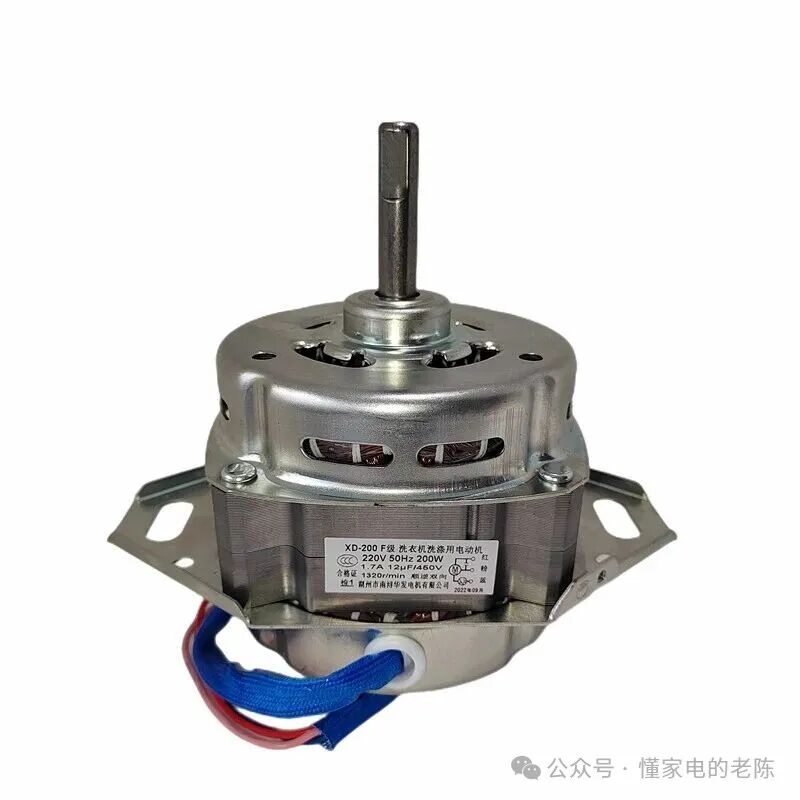

（电机图示）

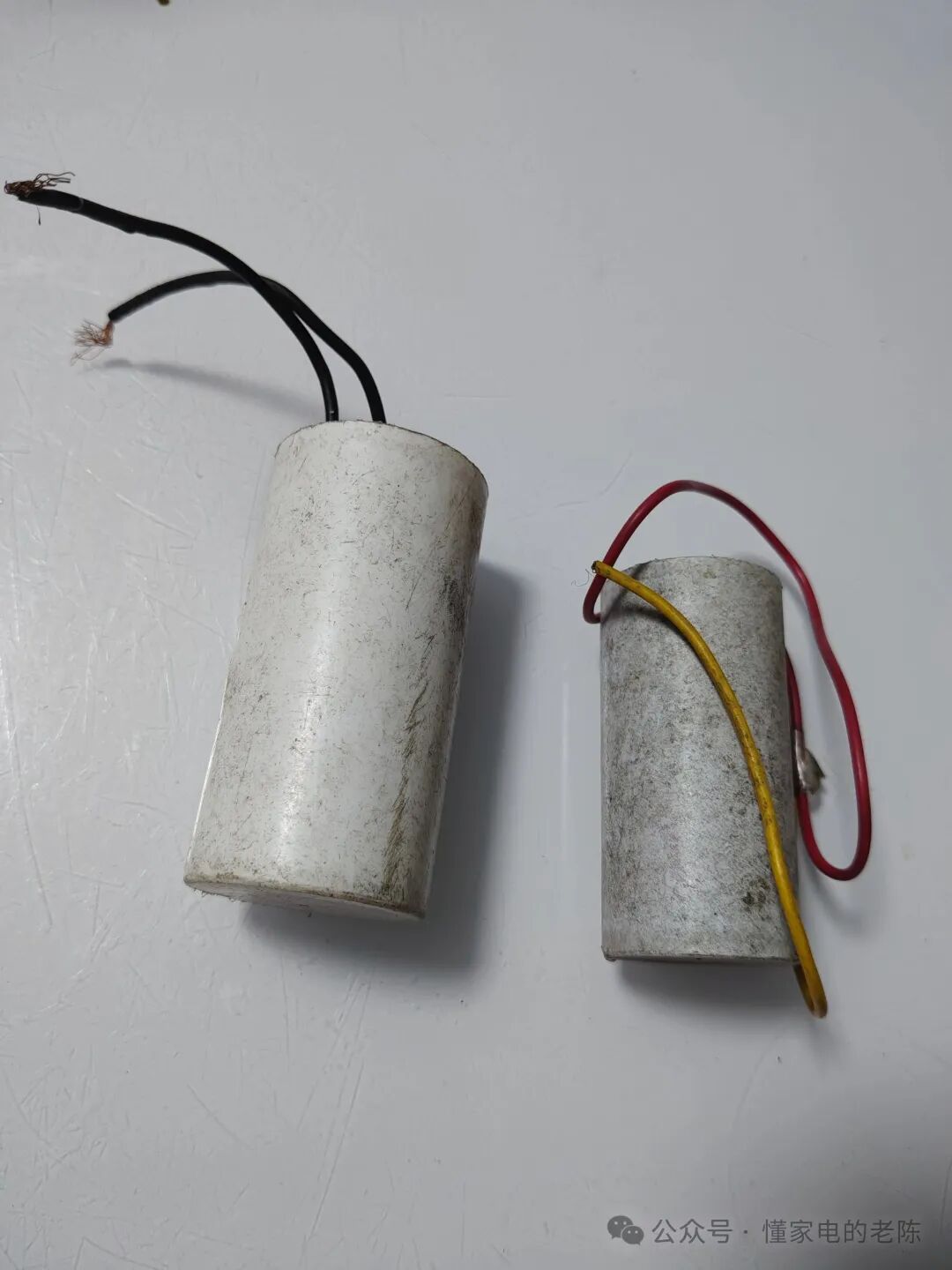

（电容图示）

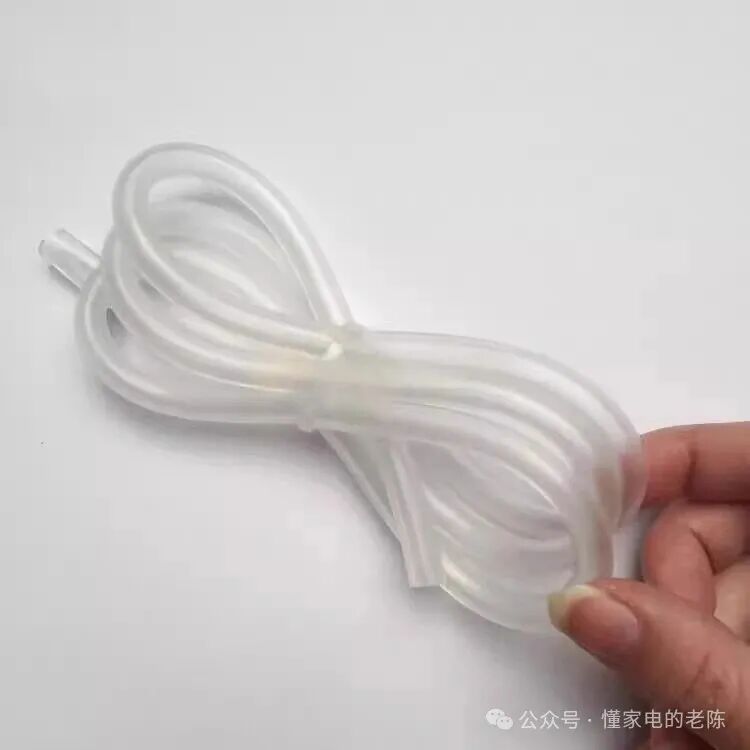

（水位软管图示）

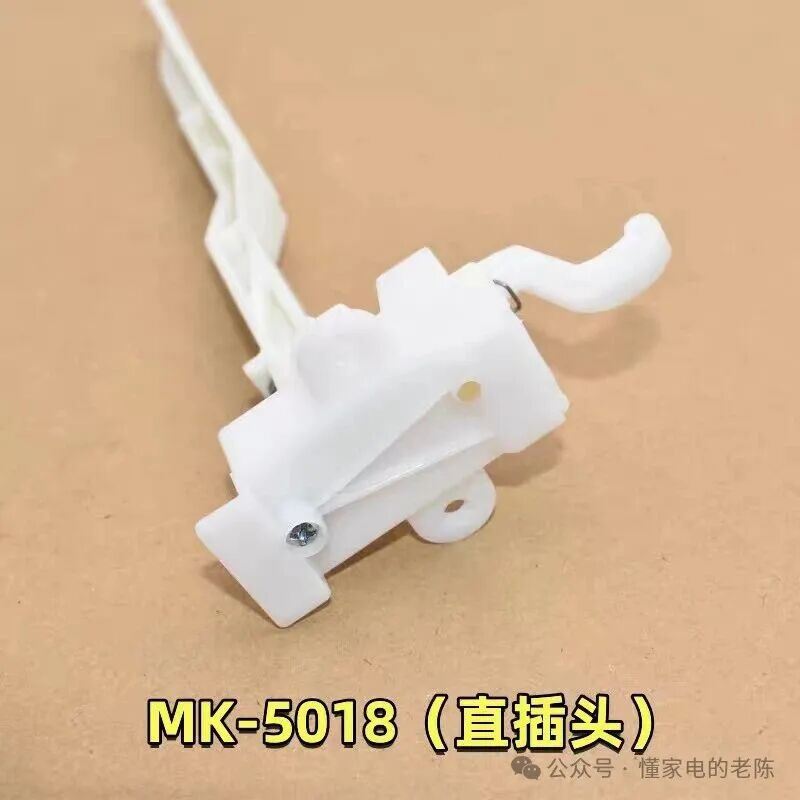

（门开关及防撞桶安全开关图示）

5. 支撑减震系统

箱体、四根悬挂吊杆、减震弹簧、底脚可调支撑。

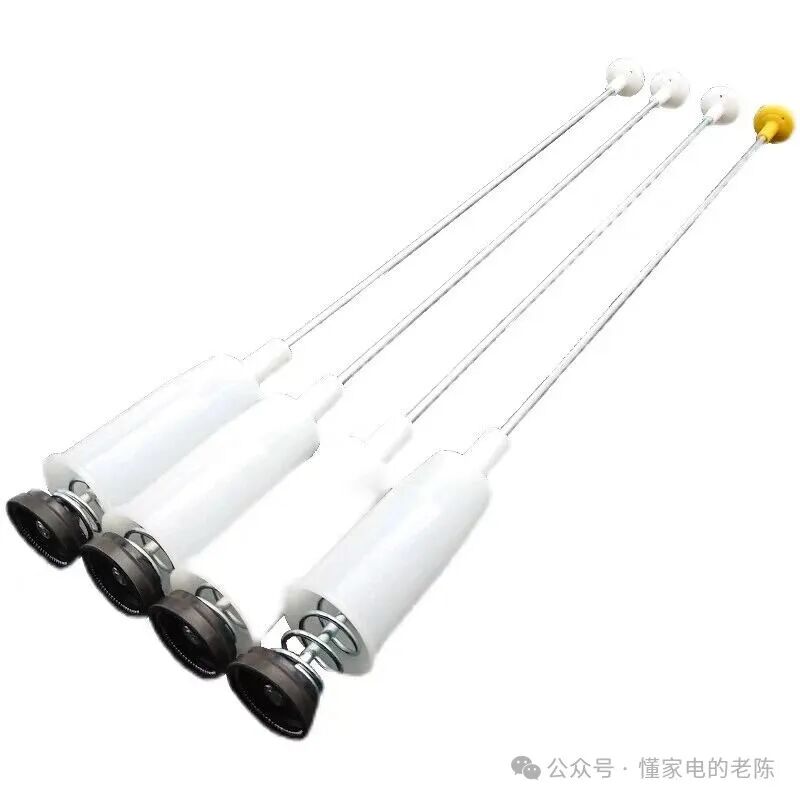

（吊杆图示）

三   工作全过程（进水→洗涤→漂洗→脱水）

1. 进水流程

1. 通电开机，设定程序，关好门盖；

2. 电脑板给进水阀供电，阀门打开，自来水经滤网进入外桶；

3. 水位传感器实时检测桶内水压，达到设定水位后，反馈信号给主板，停止进水。

2. 洗涤流程

1. 主板给电机供电，通过皮带带动离合器；

2. 离合器合离合、断刹车，减速带动波轮正转3~5秒→停1秒→反转3~5秒循环；

3. 波轮搅动水流，衣物上下左右翻腾摩擦，完成去污；

4. 洗涤时间到，进入排水阶段。

3. 排水流程

1. 主板导通排水阀/排水电机，拉动排水拉带；

2. 打开排水阀芯，外桶污水经排水管排出；

3. 水位降到低位，水位传感器反馈，停止排水，进入漂洗。

4. 漂洗流程

重复进水→浅水洗涤搅散→排水1~2次，冲掉衣物泡沫和残留污渍。

5. 脱水流程

1. 排水彻底排空后，门盖安全开关确认关门；

2. 排水电机保持拉开排水阀，保持直通排水；

3. 离合器切换高速模式、抱紧刹车，内桶和波轮锁为一体；

4. 电机高速单向旋转，衣物紧贴内桶壁，离心力把水分甩出桶壁孔，进入外桶从排水管排出；

5. 脱水结束，电机断电，离合器刹车制动，机器停机。

四   常见故障分析与排除方法

故障1：不进水/进水很慢

原因

1. 水龙头未开、进水管折弯堵塞；

2. 进水阀滤网堵塞、阀芯卡死；

3. 进水电磁阀烧坏；

4. 电脑板无输出电压；

5. 水压过低。

排除。

- 开水龙头、理顺进水管；

- 拆下进水口滤网清洗泥沙水垢；

- 测量进水阀阻值，损坏直接更换；

- 检查主板供电，无电压检修或换主板。

-老鼠咬断进水阀连接线→进水阀不工作，

-未关好洗衣机门盖→洗衣机报警→不工作，

故障2：一直进水，满桶还不停、甚至溢水

原因
