城市道路照明的底层逻辑：理解光线如何照？为何照？照向哪？

户外照明设计是一门超越简单空间照明的复杂学科；它深刻影响着公共安全、视觉舒适度、能源消耗以及自然环境。对光线进行精确控制和分布是实现这些多方面目标的关键。本文旨在对关键的光分布概念进行全面分析——特别是截光型灯具（包括全截光型、截光型和半截光型）、非截光型灯具以及蝙蝠翼配光——并将其与北美路灯照明的既定标准（主要由北美照明工程学会（IESNA）制定）进行严格比较。通过剖析每种类型的技术定义、特性和典型应用，本文将阐明它们之间的区别和协同关系，为城市规划、土木工程和照明设计领域的专业人士提供宝贵见解，以开发可持续、合规且高质量的户外照明解决方案。

灯具截光分类定义了光线在水平面以上发射的程度，在管理光污染、眩光和光侵扰方面发挥着关键作用。这些分类，历史上由照明工程学会（IES）定义，为控制向上光线发射提供了一个框架。

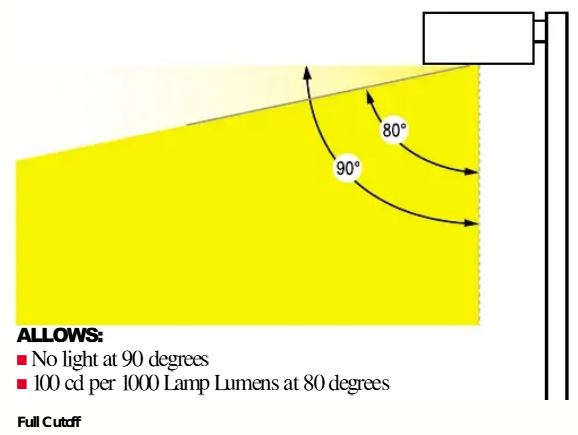

全截光型灯具的光分布被定义为满足两项严格标准：首先，在天底（正下方）90度或以上的光强（坎德拉）为零，这意味着灯具不会向上方直接发射任何光线 1。其次，每1000裸灯流明在天底80度或以上的垂直角度，其坎德拉值不超过100（即10%）1。这些限制适用于灯具周围的所有横向角度。

全截光型灯具的设计旨在将所有光线向下引导，从而有效地最大限度地减少天光（夜空变亮）和光侵扰（不必要的光线溢出到相邻财产）5。这一特性使其成为遵守暗夜保护规定和保护夜间环境的关键。此外，通过严格控制高角度光线，它们显著减少了直接眩光，提高了驾驶员和行人的视觉舒适度和安全性 6。它们在仅需照明区域内精确引导光线的效率，也有助于节约能源 6。因此，北美许多地方法规和环境法规都强制或强烈推荐使用全截光型灯具 5。

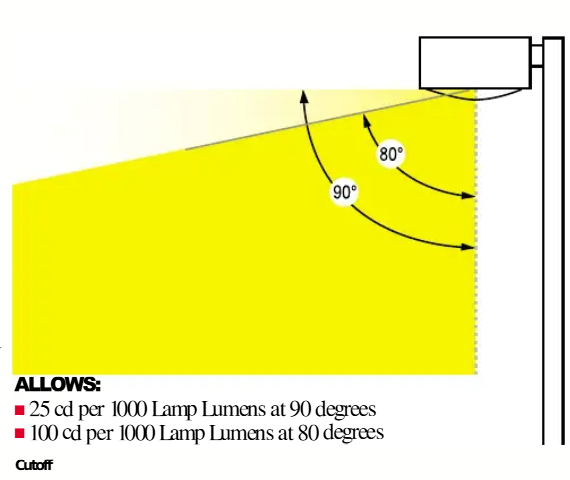

截光型灯具的光分布由特定的坎德拉限制定义：每1000裸灯流明在天底90度角处的坎德拉值不超过25（2.5%）2。同时，每1000裸灯流明在天底80度垂直角处的坎德拉值不超过100（10%）2。这些限制适用于所有横向角度。尽管允许少量光线高于90度，但截光型灯具与半截光型或非截光型灯具相比，仍能显著控制向上光线，有助于减少光污染。

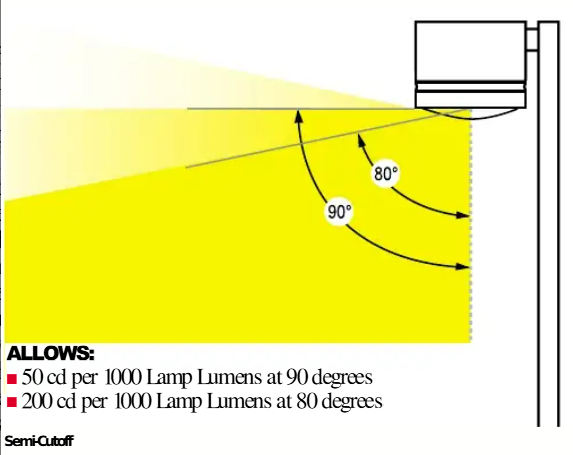

半截光型灯具的光分布对向上光线的限制更为宽松：每1000裸灯流明在天底90度角处的坎德拉值不超过50（5%）2。同时，每1000裸灯流明在天底80度垂直角处的坎德拉值不超过200（20%）2。这些限制适用于所有横向角度。与全截光型或截光型灯具相比，半截光型灯具在高角度发射更多光线，增加了眩光和天光的可能性。在环境敏感区域或需要严格控制光污染的场合，通常不推荐使用此类灯具。

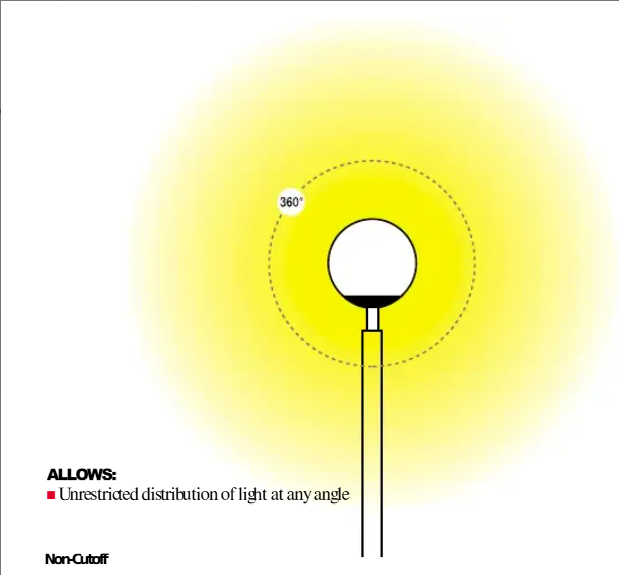

非截光型灯具的特点是其最大光强区域上方没有光强（坎德拉）限制 2。这些灯具向所有方向发射光线，包括大量直接向上和水平方向的光线。这种缺乏控制导致了严重的光污染（天光）、大量光线侵扰到相邻财产，并通常产生令人不适的眩光 9。由于日益增长的环境问题以及控制光污染的法规努力，其使用在许多司法管辖区受到越来越多的限制或禁止 6。

从非截光型到全截光型灯具的演变，代表了照明工程和法规制定上为减轻户外照明负面影响而进行的深思熟虑的进展。这种趋势强调了现代照明设计中对环境责任和视觉质量提升的日益重视。无限制的光线（非截光型灯具的特点）会带来诸如眩光、光线溢出到相邻财产以及普遍光污染等问题 9。而更严格的截光分类，如全截光型，则被设计为解决这些问题的工程方案，旨在“减少光污染”、“最小化天光”、“减少眩光”、“提高视觉舒适度”和“提高能源效率”5。这种分类的演变是行业和监管机构（如暗夜国际、IES RP-33）对光污染和眩光作为重要问题日益认识的直接回应，推动并制定了更严格的标准，以促进更负责任和可持续的照明实践。这表明照明设计已从仅仅提供照明转向提供考虑其更广泛环境和人类影响的“高质量”照明。

值得注意的是，传统的“截光”分类系统正在被BUG（Backlight-Uplight-Glare，背光-上射光-眩光）评级系统取代 3。这一转变标志着照明性能评估正朝着更细致、更全面和更具可操作性的方向发展，认识到上射光仅是光污染和侵扰的一个组成部分。传统的截光系统主要关注光线在天底80°和90°以上（上射光）的发射。然而，BUG评级将球形光分布划分为三个不同的区域：“上”（Up）、“前”（Front）和“后”（Back），并量化每个区域内的光量 3。这意味着它不仅评估上射光，还评估溢出到后方（背光，导致光侵扰）和眩光（以高角度向前发射并可能引起不适的光线）。这种取代表明，仅控制上射光虽然重要，但不足以实现真正全面和负责任的户外照明。背光可能导致对邻近物业的显著光侵扰，而眩光则直接影响视觉舒适度和安全性。BUG评级提供了一个更全面、更细致的框架，供设计师和监管机构解决所有主要形式的光污染和侵扰。这使得灯具选择和设计更加精确，从而带来更好的整体照明质量、增强的安全性以及通过从简单的通过/不通过系统转向分级、多维评估来改善环境管理。

表1：灯具截光分类比较特性

分类类型

天底90°坎德拉限制（每1000裸灯流明）

天底80°坎德拉限制（每1000裸灯流明）

主要特点/上射光控制

相关影响

全截光型

0 1

不超过100 (10%) 1

零上射光

极佳暗夜合规性，眩光极小，光污染最小

截光型

不超过25 (2.5%) 2

不超过100 (10%) 2

极少量上射光

良好眩光控制，减少天光

半截光型

不超过50 (5%) 2

不超过200 (20%) 2

中等上射光

可能产生眩光和光侵扰

非截光型

无限制 2

无限制 2

无上射光限制

高光污染和眩光风险

蝙蝠翼配光代表了一种独特的光学设计策略，旨在优化照明区域内的光线质量和均匀性。与控制向上光线的截光分类或定义光线在表面上整体形状的IESNA类型不同，蝙蝠翼配光侧重于照明的均匀性。

蝙蝠翼配光的特点是其能够在宽光束角范围内产生异常均匀的光输出 12。其名称“蝙蝠翼”来源于其独特的光强轮廓形状，当在极坐标图上绘制时，它类似于蝙蝠展开的翅膀，在天底两侧有两个光强峰值 12。

这种独特的分布通常通过在灯具内部集成专门的扩散器或先进的光学元件来实现。这些光学元件通过将LED光源发出的光线分解成一系列小而间隔均匀的光束来工作。这种工程化的扩散过程将更常见的“热点”分布（光线在中心最亮，向边缘迅速减弱）转化为显著更均匀的光输出 12。此外，一些蝙蝠翼设计利用光学薄膜来实现“双面角度弯曲的光强”，以满足特定的照明需求 13。

蝙蝠翼配光相对于传统光模式具有多项显著优势：

更均匀的光输出： 它确保了整个光束角范围内照明水平的一致性，最大限度地减少了亮度的变化，并减少了暗点的出现 12。

减少热点： 通过消除光线集中的区域，蝙蝠翼配光减轻了视觉不适，并创造了更具美感的照明环境 12。

改善视觉舒适度和无眩光环境： 光线的均匀分布显著减少了强烈对比和直接眩光，为使用者带来了更舒适和符合人体工程学的视觉体验 12。

提高生产力和情绪： 研究表明，舒适、无眩光和均匀照明的环境可以积极影响各种环境中（如办公室、零售空间、教室和图书馆）使用者的生产力和整体幸福感 12。

蝙蝠翼配光是需要均匀、无眩光条件的广泛应用的绝佳选择：

商业和工业空间： 办公室、零售环境、教室和图书馆受益于无阴影和无热点的照明，这可以增强注意力并减少眼睛疲劳 12。

住宅照明： 它有助于在家庭中创造更舒适和温馨的氛围。

间接照明： 当与悬挂式间接灯具一起使用时，它特别有效，光线被引导到天花板上以间接照亮空间。这创造了一个宽广、均匀的反射光模式，进一步增强了均匀性并减少了直接眩光 12。

蝙蝠翼配光是一种可以集成到灯具中的光学设计特性，而不是像截光型或IESNA类型那样的独立分类系统。它解决了照明区域内部的光线质量和均匀性问题，作为对更广泛分类系统的补充功能。这种区别至关重要：蝙蝠翼不是IESNA或截光的替代品，而是一种复杂的光学工程解决方案，可以集成到符合特定截光和IESNA要求的灯具中。例如，一个为停车场设计的全截光型灯具（例如，IESNA Type V）可以采用蝙蝠翼光学元件，以确保圆形光模式在整个区域内均匀明亮，而没有令人不适的热点。这突出了有效的照明设计涉及多个重叠的考虑因素：控制溢出光（截光）、塑造照明区域（IESNA）以及优化该区域内的光线质量（蝙蝠翼）。

蝙蝠翼配光的发展和采用反映了一种设计理念，即已超越单纯的定量照明（例如，达到一定的照度水平），优先考虑照明的定性方面，如视觉舒适度和整体用户体验。这标志着照明设计的成熟，其中人体因素越来越多地被整合到技术规范中。传统照明设计主要关注达到最低照度水平。然而，“热点”和“眩光”9被认为是导致“不适和疲劳”、“视觉疲劳”和创造“不吸引人”环境的问题。蝙蝠翼的优势（均匀性、眩光减少、生产力提高）直接解决了这些定性缺陷 12。这表明照明设计优先级的转变。虽然满足定量光线水平仍然很重要，但人们越来越认识到光分布的“质量”——光线如何均匀、舒适地传递——对于人类福祉、任务表现和照明空间中的整体满意度同样至关重要。这代表了一种更全面、以人为本的照明设计方法。

北美照明工程学会（IESNA）开发了一套基础分类系统，用于规定光线在水平表面上的分布方式，这对于北美各地道路、停车场和其他户外区域的设计至关重要。该系统为描述灯具性能提供了一种标准化语言。

IESNA分类系统主要基于灯具产生的照明区域的形状和范围 8。它为包括道路、人行道和停车场在内的各种户外照明系统的设计和安装提供了重要的指导 8。该分类通过测量大部分光线落在标准化网格上的位置来确定，特别关注最高和50%的坎德拉强度点（光强分布）。该系统同时考虑了横向光分布（跨越道路）和垂直光分布（沿道路方向）8。

北美地区道路和停车设施照明的综合标准是ANSI/IES RP-8（道路和停车设施照明推荐实践）。该文件汇编了先前IES的众多独立标准，并为各种道路和行人应用的设计、维护、节能、环境影响和安全性提供了详细指导 11。

这些分类定义了光线如何沿着道路或照明区域横向散布，其特点是灯具光强达到50%的点 8。

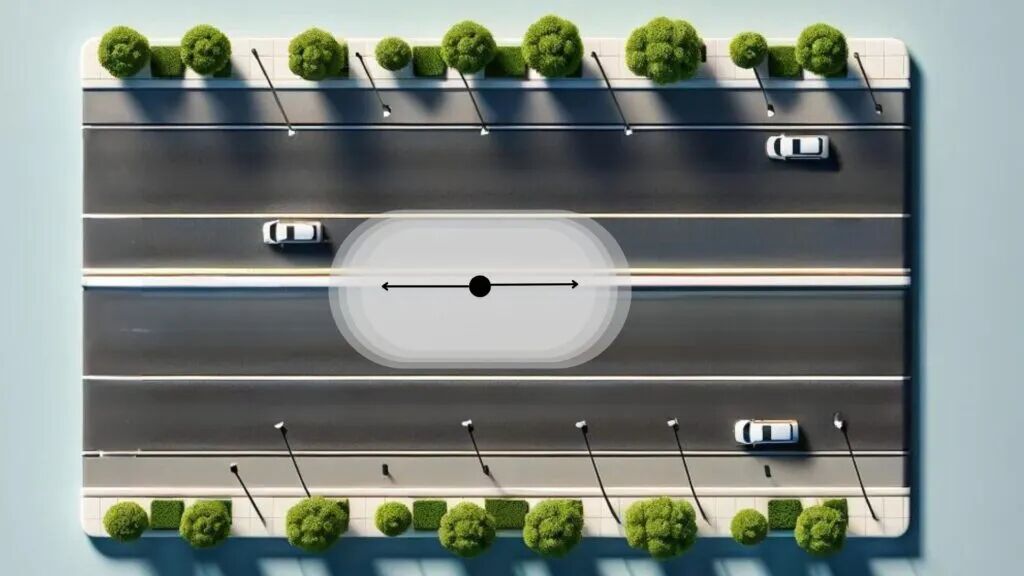

Type I：

特点： 提供窄而对称或不对称的椭圆形光模式，通常主光强锥角约为15度。50%坎德拉轨迹落在灯具位置的房屋侧1倍安装高度（MH）和街道侧1倍安装高度之间 8。

应用： 最适合狭窄、细长的区域，如人行道、窄小路径、边界照明和单车道道路 8。

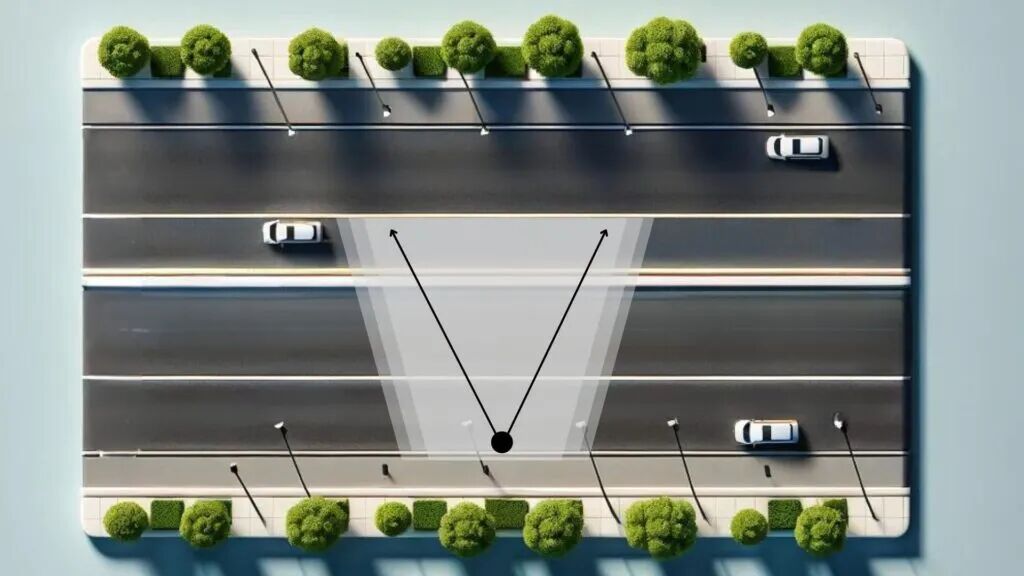

Type II：

特点： 具有窄而不对称的模式，优选横向宽度为25度。50%坎德拉轨迹落在灯具位置的街道侧1倍安装高度和1.75倍安装高度之间 8。此类型通常适用于位于相对狭窄道路侧面或附近的灯具，其中道路宽度通常不超过设计安装高度的1.75倍 9。

应用： 适用于1-2车道道路、主干道、高速公路、宽阔人行道、小型支路、慢跑道和自行车道 8。

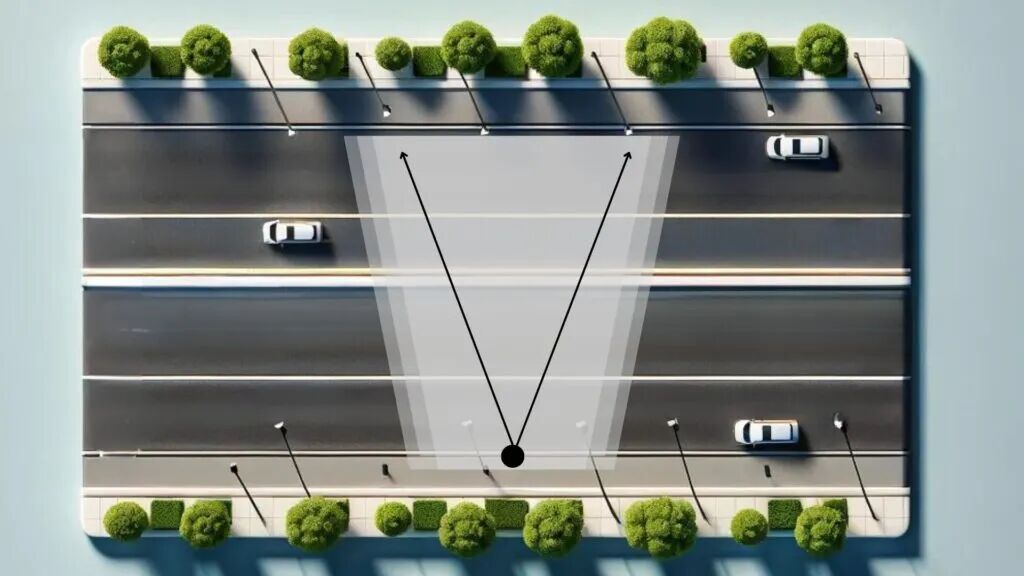

Type III：

特点： 提供宽而不对称的模式，优选横向宽度为40度，旨在向外和向侧面投射光线。50%坎德拉轨迹落在灯具位置的街道侧1.75倍安装高度和2.75倍安装高度之间 8。此类型通常安装在待照明区域的侧面，照明区域宽度与杆高之比通常应小于2.75 16。

应用： 常用于主干道、高速公路、停车场以及其他需要更广泛覆盖的大型开放区域 8。

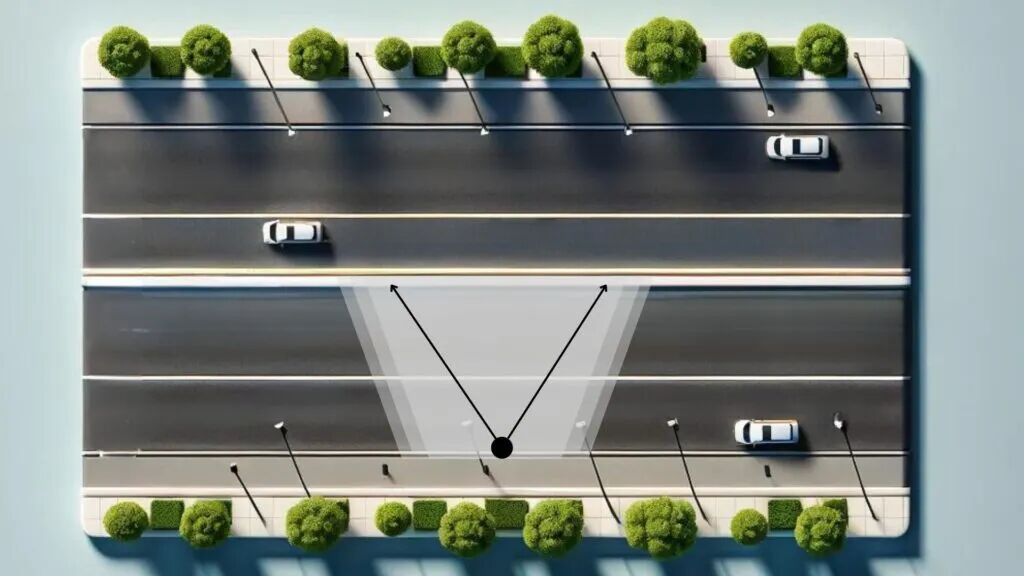

Type IV：

特点： 呈现不对称前向投射模式，优选横向宽度为60度，提供90到270度范围内的强烈均匀照明。50%坎德拉轨迹落在灯具街道侧2.75倍安装高度和3.75倍安装高度之间 8。它发出椭圆形光模式，前向投射更多但宽度小于Type III，其最小背光使其非常适合控制光溢出 8。它旨在用于宽阔道路的侧面安装，其中宽度不超过安装高度的3.7倍 9。

应用： 最适合墙壁安装或杆安装的周边应用，例如停车场、广场和建筑物外部，需要将光线主要向前引导并严格控制向后溢出 8。它以半圆形模式发光 21。

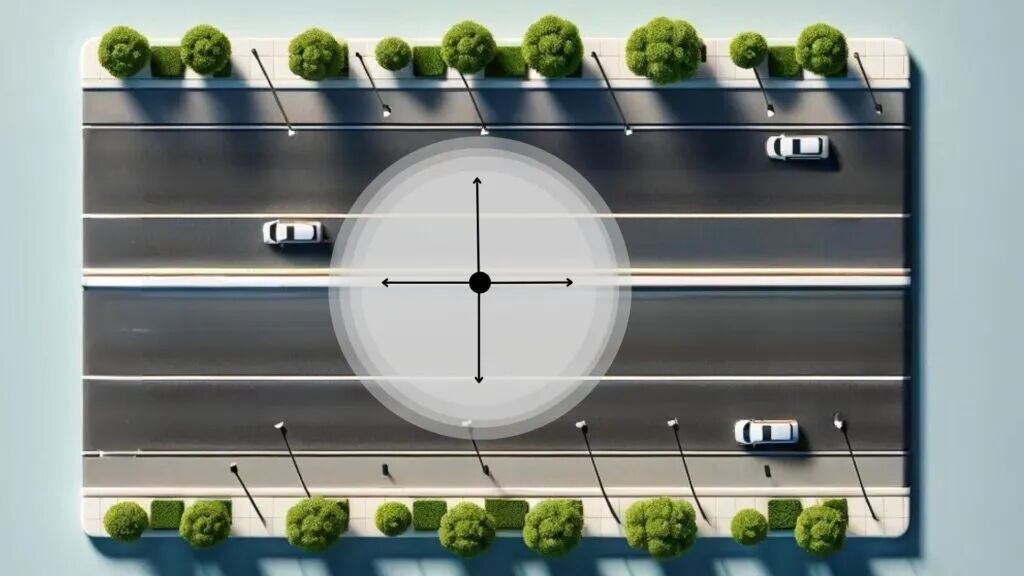

Type V：

特点： 产生完全对称的圆形光模式，在所有横向角度上光强均等 4。50%坎德拉轨迹围绕灯具呈圆形对称 8。

应用： 最适合从中心安装点照亮大型开放区域，例如停车场、交叉路口、公园中央岛屿以及需要光线均匀向所有方向投射的一般工作或任务区域 4。

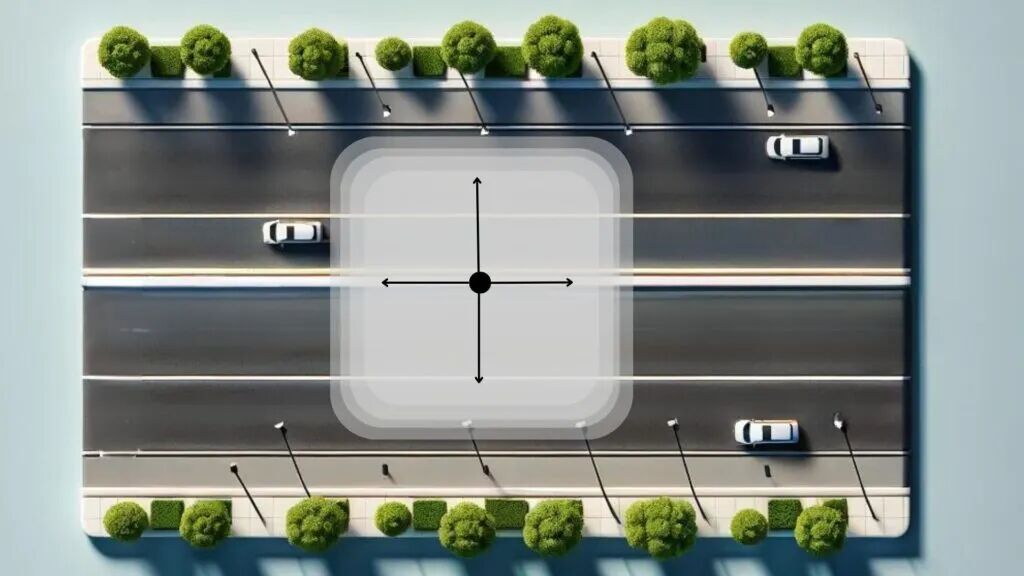

Type VS：

特点： 类似于Type V，但产生对称的方形光模式，在所有横向角度上光强一致 4。

应用： 适用于需要均匀方形照明的大型区域，例如停车场和公共广场 9。

表2：IESNA横向光分布类型（I-V/VS）
