照明人必读——如何在5分钟内快速完成一个复杂的照度计算？

相信非常多的照明人都对照度计算又爱又恨，爱的是，会照度计算，确实能给自己的专业度加分，恨的是，照度计算要做的又快又好，还是有点难度的。

今天我们就来教大家一个不用建模，快速进行精确照度计算的方法。

不用建模不是说让大家手算哦，手算照度是没有办法做到精准计算的。

软件工具就是大名鼎鼎的AGi32了。

下面我们以一个户外群众体育网球场为例，来教大家快速进行计算。

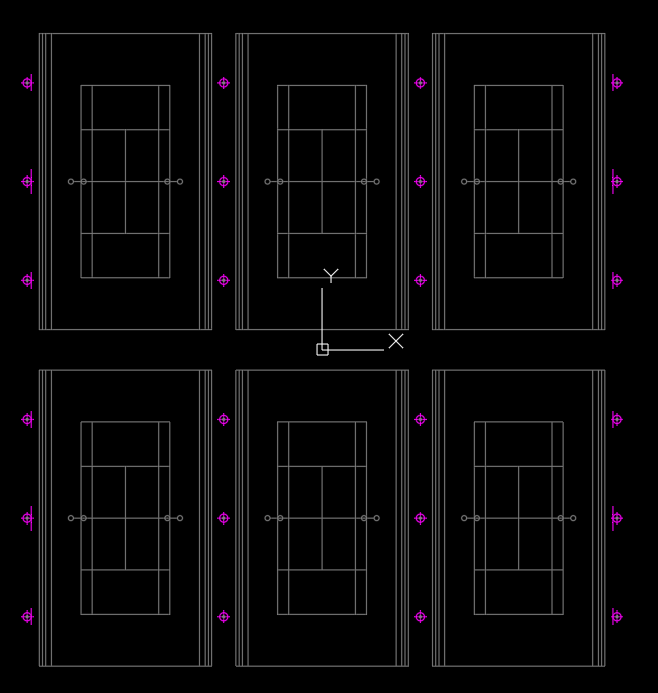

上图CAD中显示一共有6片标准网球场地，场地边缘布置有灯杆，再开始做照度计算之前，我们先要知道需要计算的目标照度值和灯杆高度。因为是群众体育运动场地，我们按最低的标准300lx来计算，不区分PA/TA场地。

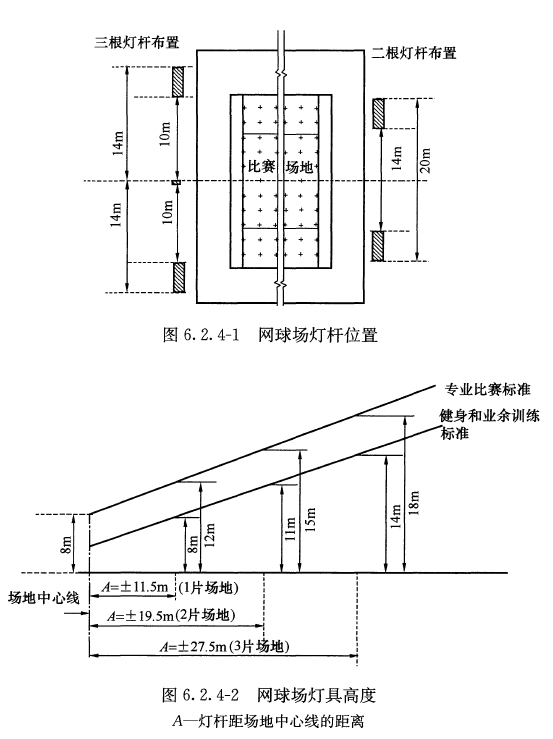

灯杆高度则按照JGJ153-2016体育场馆照明设计及检测标准中的要求，设定为8米。

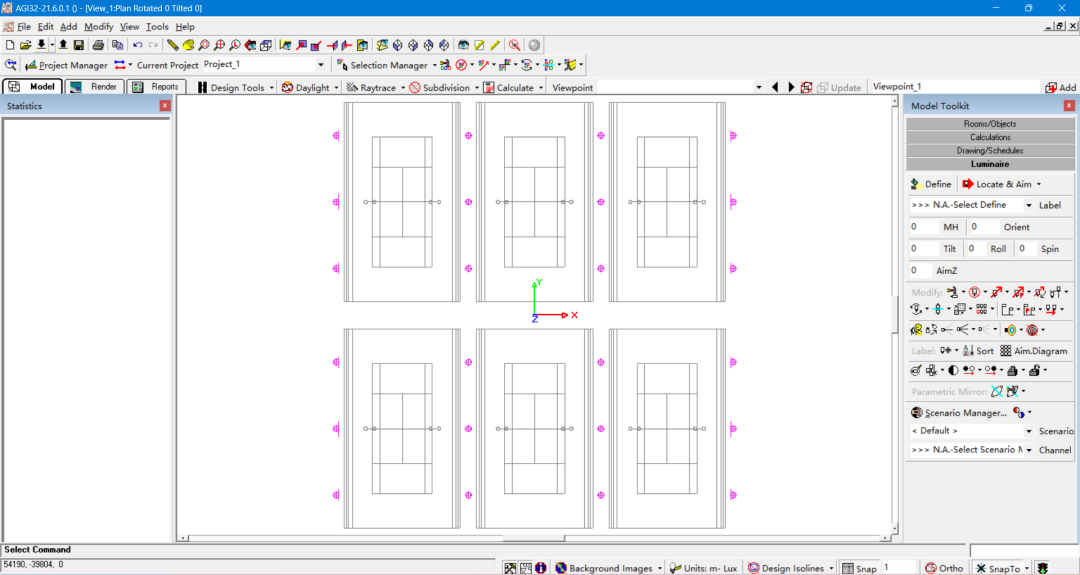

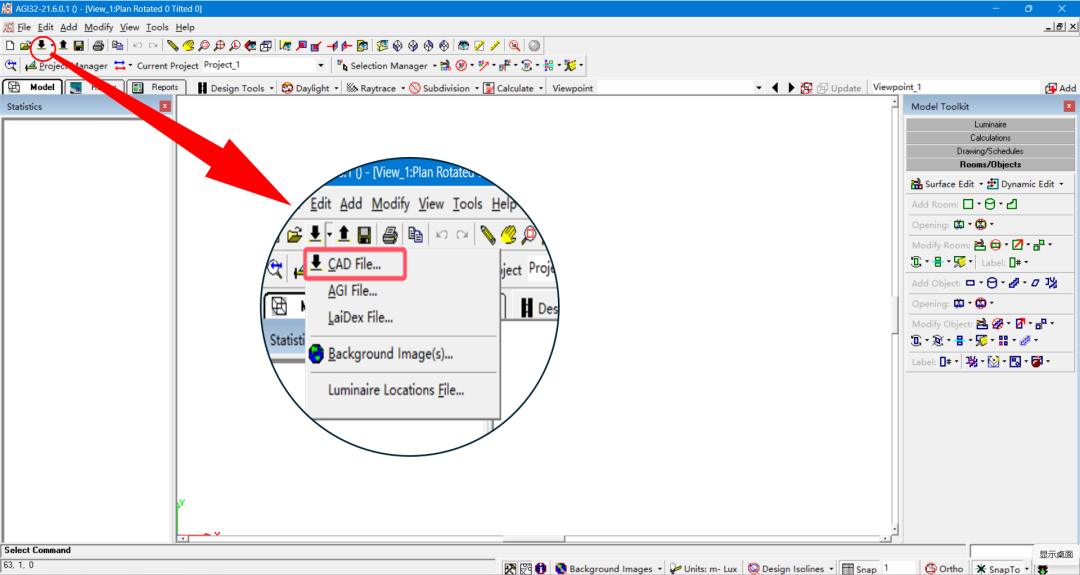

我们打开AGi32软件，直接导入CAD图纸。

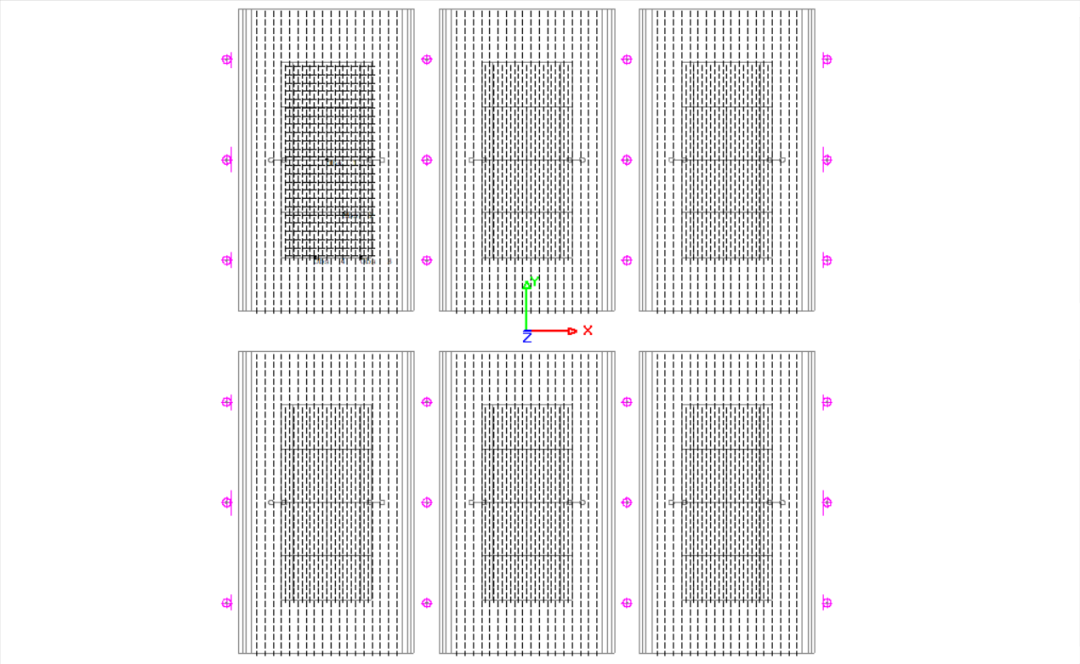

布置计算网格和眩光测试点Obs。

随后导入灯具，这里我们用常见的偏配光灯具，灯具配光如下，功率1000W。

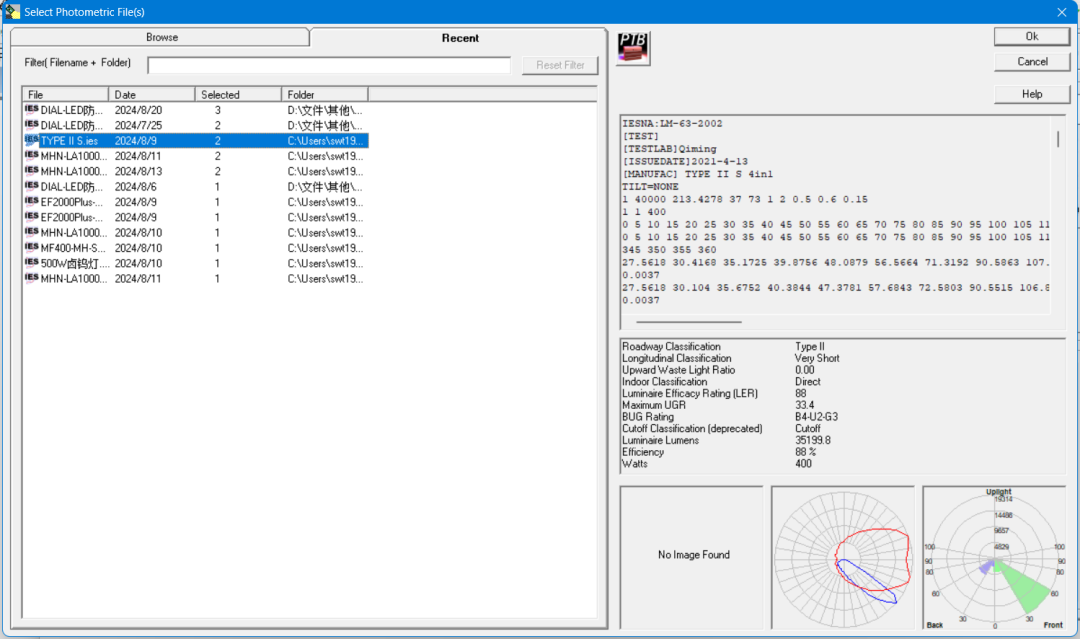

导入灯具界面如下。

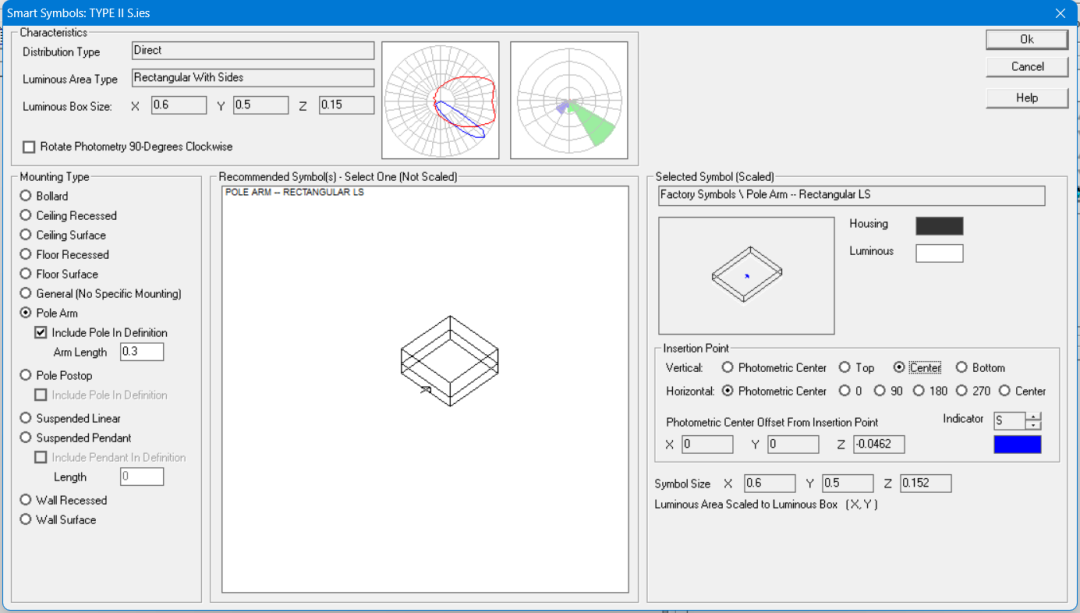

设置灯具安装信息。

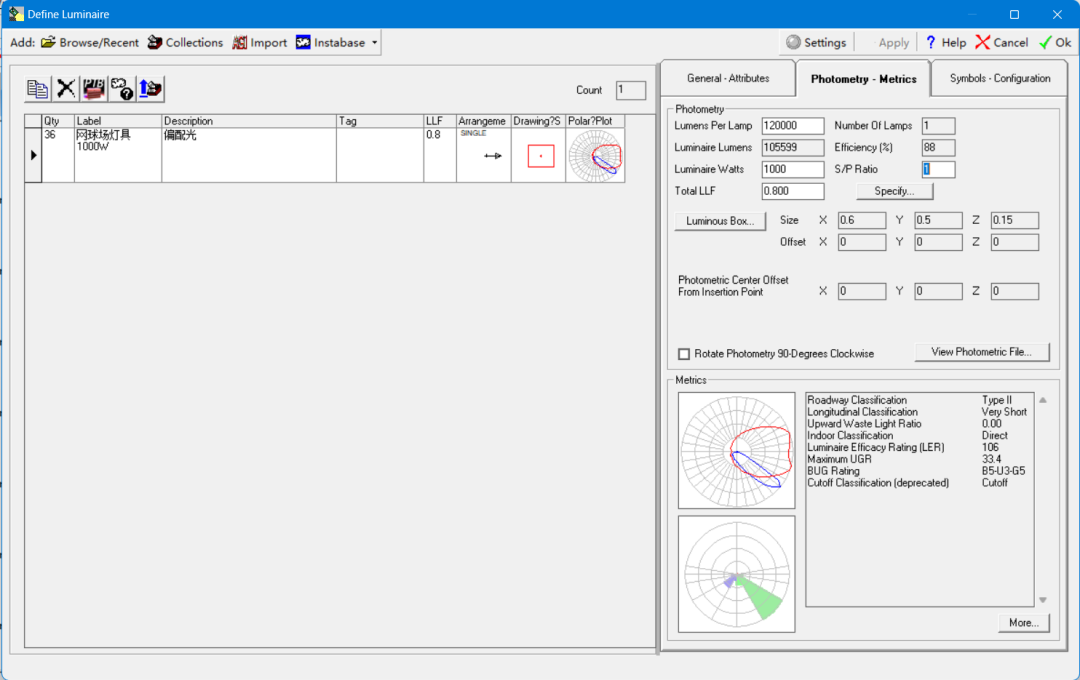

调整灯具参数，然后点击OK。

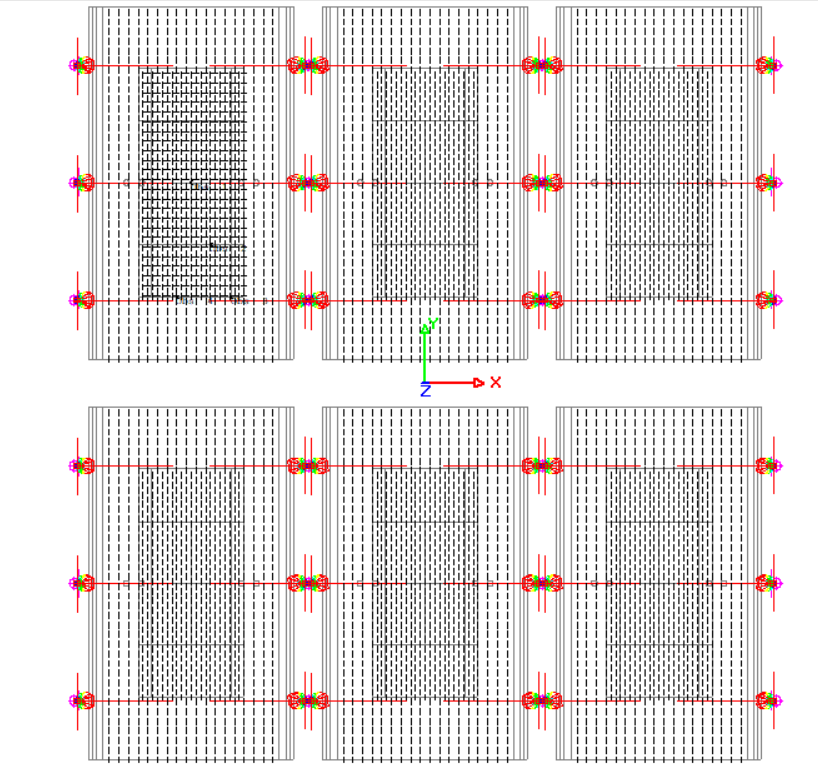

开始布置灯具，因为图纸已经给出了灯杆位置，我们只需要在灯杆位置上布灯即可。挨个灯杆布灯，方法很多，可以挨个点，也可以点完第一片场地的单边3个，然后不断镜像。布置完的点位如下。
