摇表的使用方法及注意事项
|

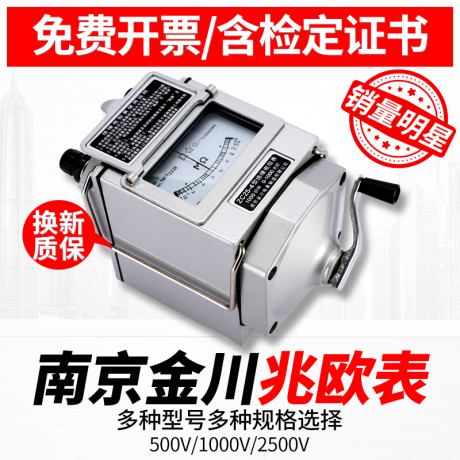

去年给客户设计的一款便携式气体检测仪，整体结构采用软胶+硬件双色注塑工艺，防水等级达到IP67，现在已经开始批量生产了。客户要求我们给他测试一下外壳表面的电阻率，其实对于大多数结构工程师来说如果不涉及到生产只是做结构设计，平时很难接触到这个测试。因为我们这边主要是给客户提供定制设计加后期的注塑生产加工，所以经常会被客户要求检测外壳表面电阻率。测试电阻率需要用到的仪器是摇表，所以今天给大家介绍一下摇表的使用方法和注意事项，便于大家在今后的工作中使用。 摇表（绝缘电阻兆欧表）是测量电气设备绝缘电阻的专用仪表，核心用于判断设备绝缘是否完好、有无漏电隐患，区别于普通万用表，其自带高压电源，可精准测量高阻值绝缘（单位：兆欧MΩ），广泛应用于电力、电工、设备维护等领域。以下从核心维度精简详解，便于快速掌握。

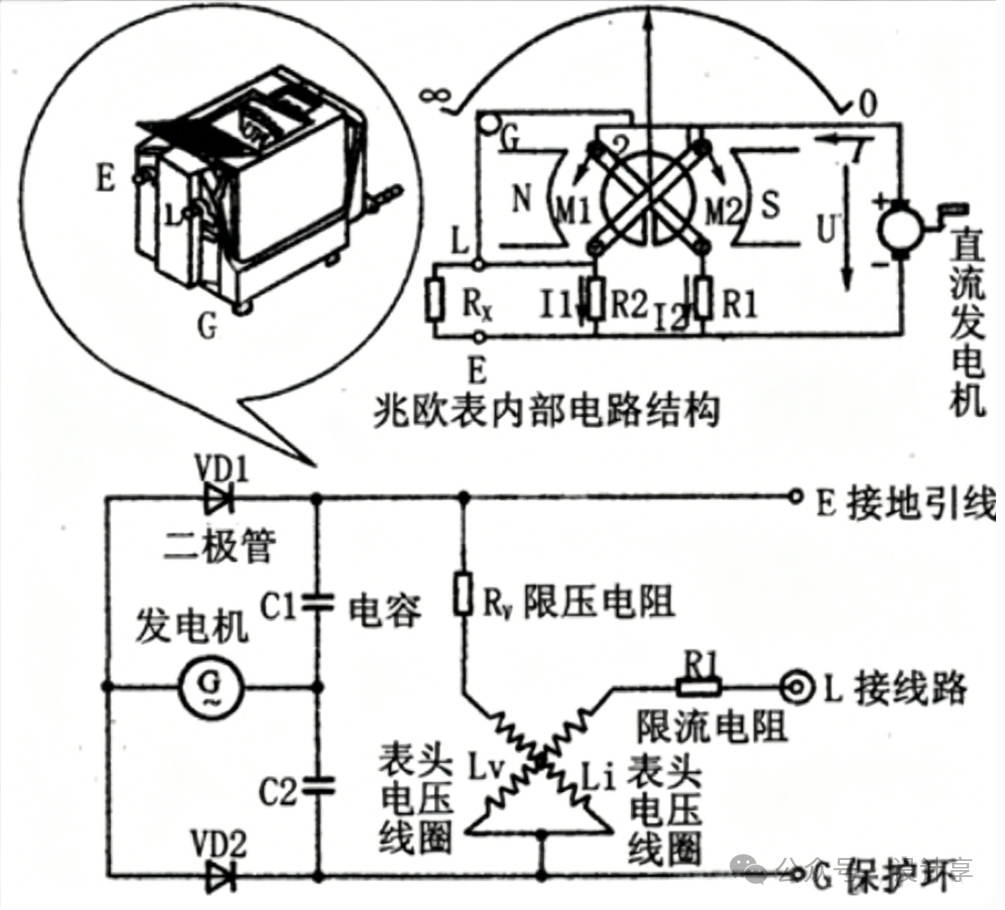

一、工作原理摇表核心由“手摇直流发电机+磁电式流比计”组成：手摇摇柄带动发电机输出稳定高压直流（500V/1000V/2500V等），高压施加在被测绝缘电阻上，形成两路电流——电压线圈电流恒定，电流线圈电流与被测电阻成反比。两线圈产生反向电磁力矩，指针停在力矩平衡位置，直接转化为兆欧刻度读数。 关键特点：无外接电源，专门测高阻绝缘；流比计无游丝，不摇时指针任意停摆，属正常现象。

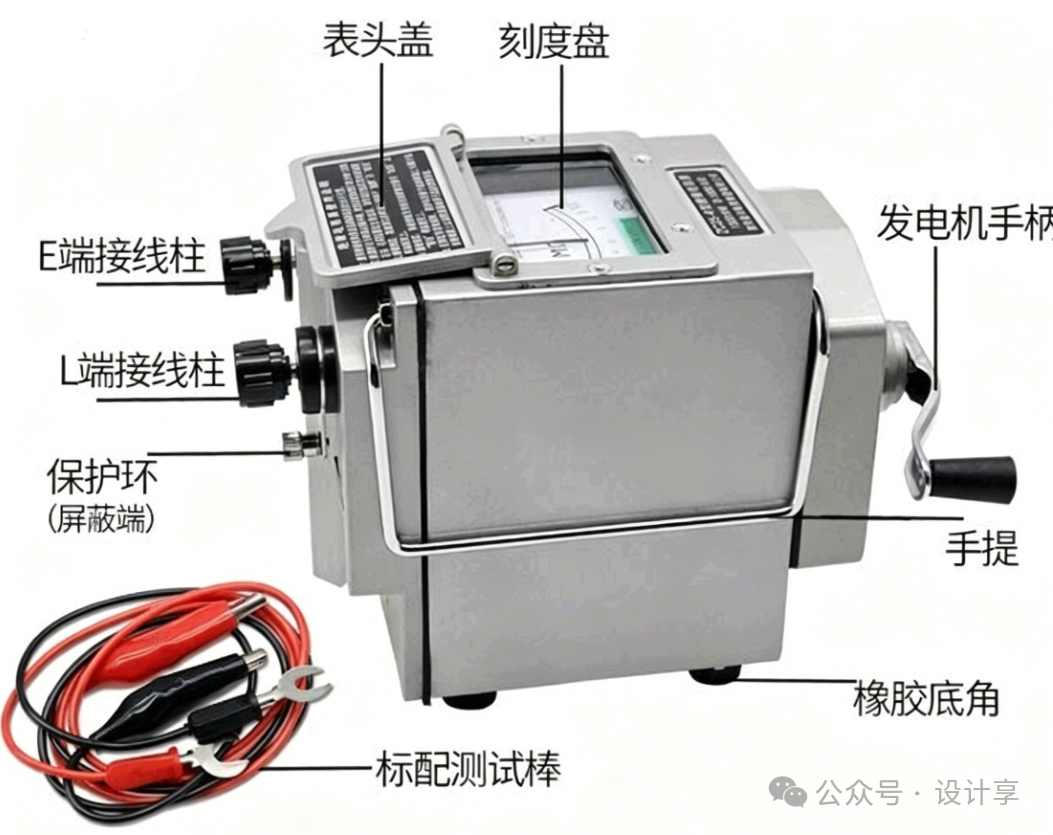

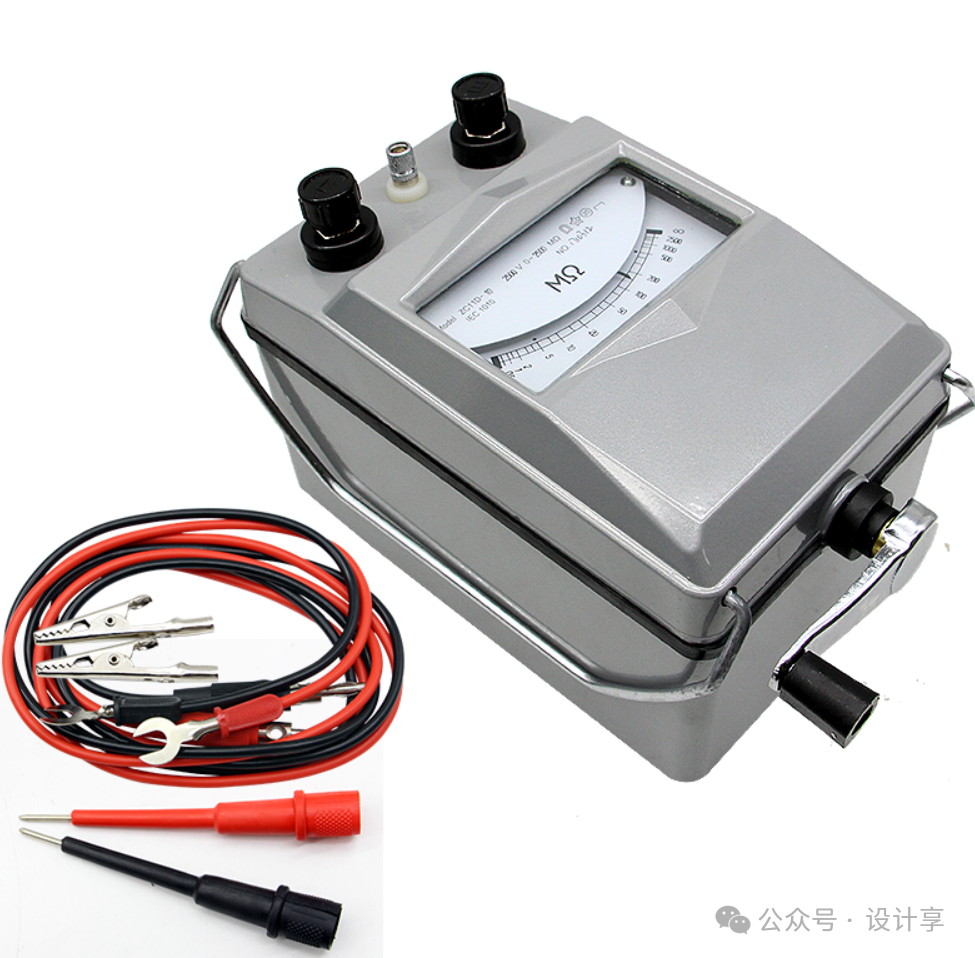

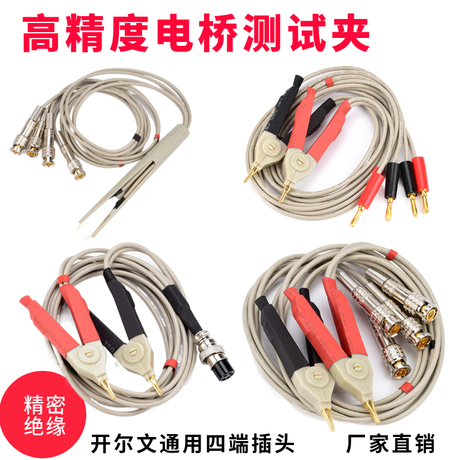

二、整体结构摇表主要由三大模块组成，结构简洁、功能明确： 1. 手摇发电机构含手摇柄、变速齿轮、永磁发电机，手摇至120转/分钟时，输出稳定高压直流，为测量提供动力。 2. 磁电式流比计表头含永久磁铁、两个互成角度的动线圈、指针和刻度盘。刻度反向设计（左0、右∞），刻度分布不均，越靠近∞端越密集。 3. 接线端子（核心区分）L（线路端）：接被测导体（绕组、芯线等）；E（接地端）：接设备外壳、大地；G（屏蔽端）：潮湿/长电缆测量时用，消除表面漏电误差，日常不用。 附件：绝缘外壳、专用绝缘测试线、鳄鱼夹，保障操作安全和测量精度。

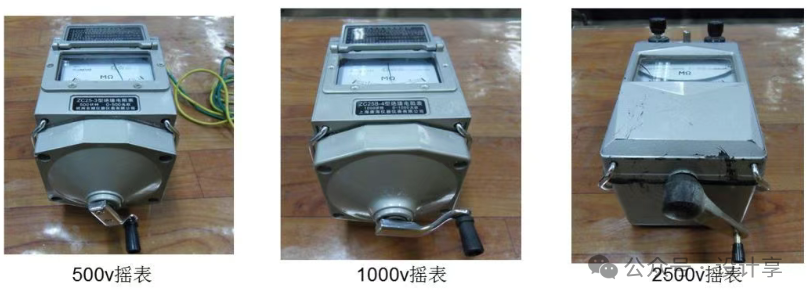

三、标准使用步骤遵循“安全第一、步骤清晰”原则，核心流程如下： 1. 测量前准备① 断电、验电、放电：断开设备所有电源，验电确认无电后，对电缆、电机等大容量设备充分放电（≥30秒）； ② 选对摇表：低压设备用500V，低压电缆/配电柜用1000V，高压设备用2500V；

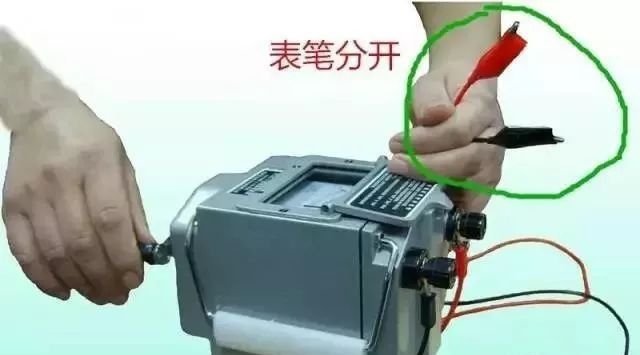

③ 自检： L、E悬空摇至120转/分，指针指∞；

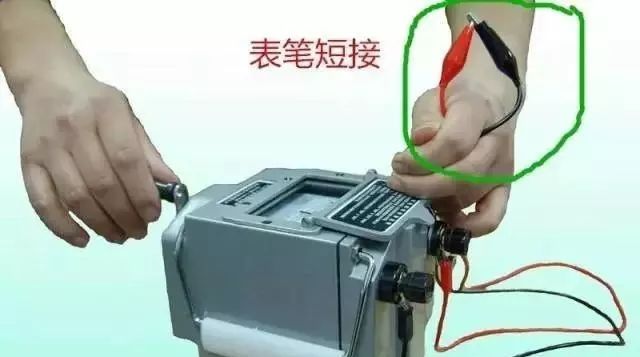

短接慢摇，指针指0，合格方可使用。

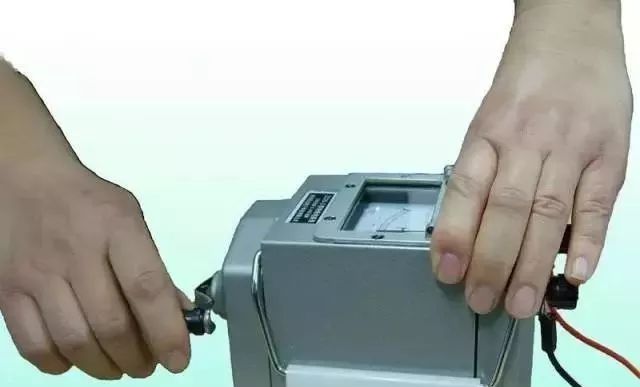

2. 接线与测量常规测量：L接被测导体，E接外壳/大地，G悬空；潮湿场景需接G端。摇表水平放置，匀速摇至120转/分，稳定1分钟后读数（边摇边读），测量时严禁触碰接线端和导体。
3. 测量收尾先拆L线再停摇，避免反充电烧表；再次给被测设备放电，拆除接线后收纳摇表。 四、注意事项1. 安全禁忌严禁带电测量、雷雨天气户外测量；测量中不触碰接线端和导体；大容量设备必须充分放电。 2. 精度控制手摇转速稳定在120转/分；潮湿、脏污环境先清洁设备；用专用绝缘测试线，避免缠绕；存放于干燥通风处，定期自检。 3. 合格参考低压线路/电机≥0.5MΩ；低压电缆≥10MΩ；高压设备≥1MΩ/kV，阻值越大绝缘越好，接近0则绝缘击穿。 |
