兆欧表的结构原理及使用

淘宝上海第六电表厂梅格ZC-7兆欧表500V1000V2500V摇表绝缘电阻测试仪

¥165.24起

立即购买

一、兆欧表的结构及工作原理

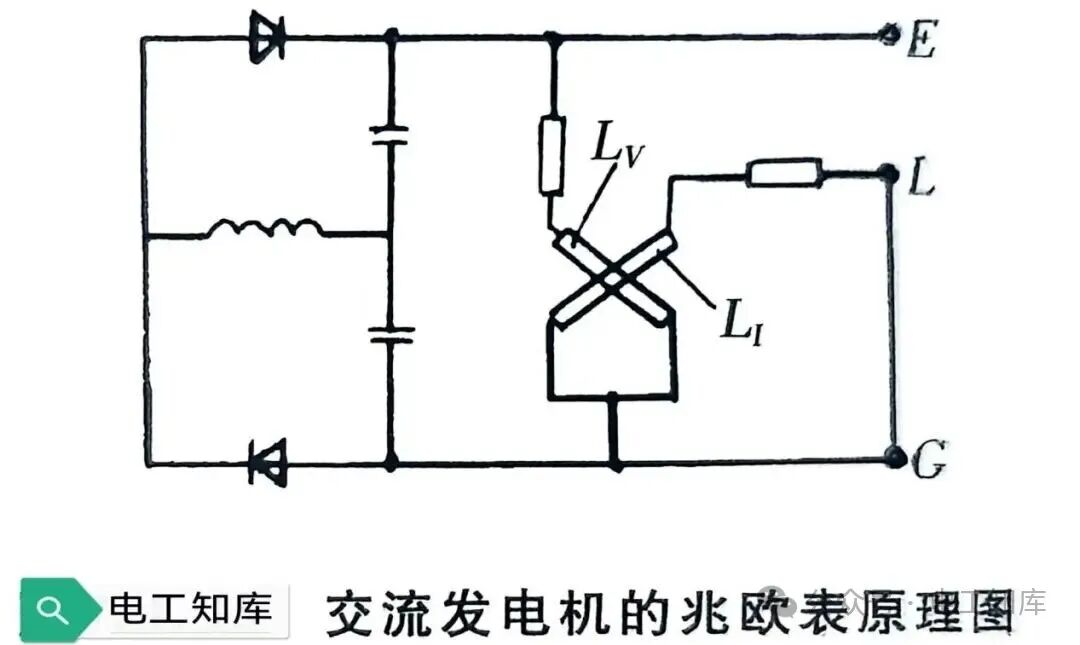

一般兆欧表的结构都可以分为手摇发电机和表头两大部分。老式的手摇发电机都为动圈式发电机，可以直接输出直流高压。目前生产的以交流发电机为多，要经过倍压整流方能供给测量线路。由于是动磁式，磁能利用率高，而且是倍压线路，所需的交流电压只要动圈式的一半，因此被广泛采用。

二、兆欧表的使用及注意事项

在兆欧表的表壳上有E、L、G三个端钮，在测量时，E为接地端，L接线路，G是屏蔽端钮。

屏蔽端钮有两种作用：一是避免潮湿或兆欧表本身材料绝缘电阻的降低所造成的漏电流流入测量线路而产生误差。二是当兆欧表接入线路中时，被测对象的中间绝缘层上由于水分或污垢等原因，会有泄漏电流引入测量回路，使被测值实际上是体积绝缘电阻和绝缘层上的泄漏电阻的并联阻值而形成误差。接上保护环就无此弊病。兆欧表在使用时应注意如下几点：

1、必须切断电源并充分放电，只有在被测对象在完全不带电的状态下才可进行测量。

2、接线端钮和被测物之间的连接线必须用单根导线，不准复合使用，以免引起误差。

3、测量前先将兆欧表E、L端钮进行一次开路、短接自检试验，摇动电机，指针应分别指在“∞”和“0”处，否则说明该表有误差存在。

4、为防止被测设备表面有泄漏电阻的影响，使用时必须接上屏蔽端钮(保护环)。

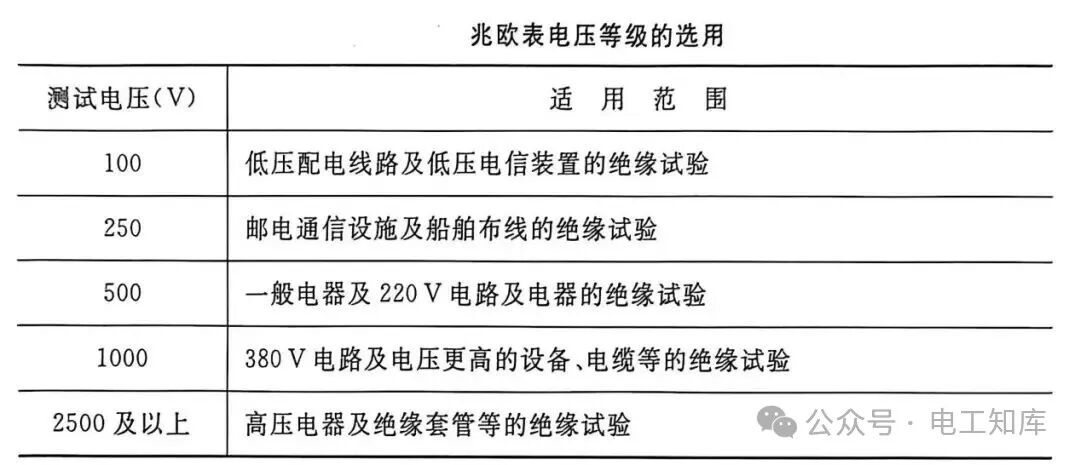

5、兆欧表电压等级的选用见下表。

6、对容性负载的绝缘测试(如对电缆的测试)，需要连续摇动发电机手柄，使指针稳定后，方可读数。测试完毕后，应对被测体进行放电。
