兆欧表测量交流电动机绕组绝缘
|
兆欧表又称为绝缘电阻表、摇表，其核心工作原理是：利用自身产生的高直流电压，施加于被测绝缘材料的两端，然后测量流过该绝缘材料的微小泄漏电流，最后通过欧姆定律（R = U / I）在表盘上直接显示出绝缘电阻值。单位：兆欧（MΩ）。 按照兆欧表的输出测试电压可分为：250V、500V、1000V、2500V及5000V。它能发现普通万用表无法发现的绝缘缺陷，实现对电气设备、电气线路、开关电器等绝缘性能的测量。 一、兆欧表的结构及各部件的功能说明

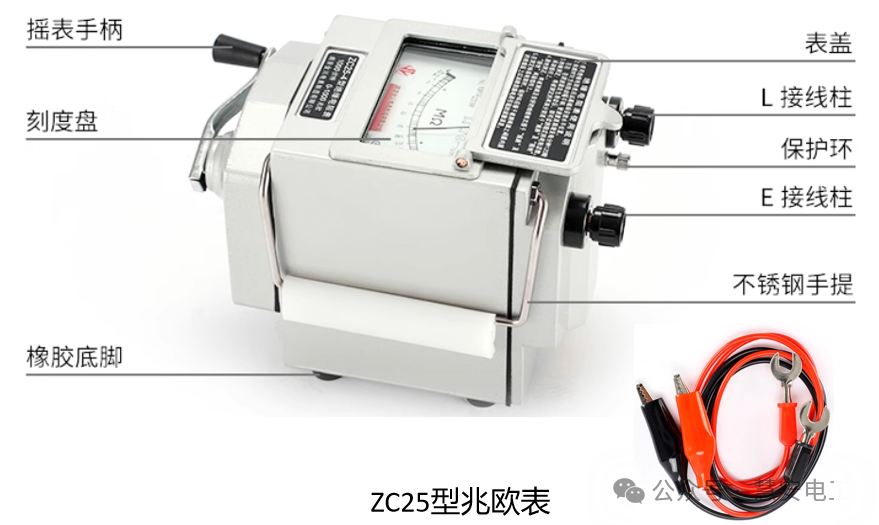

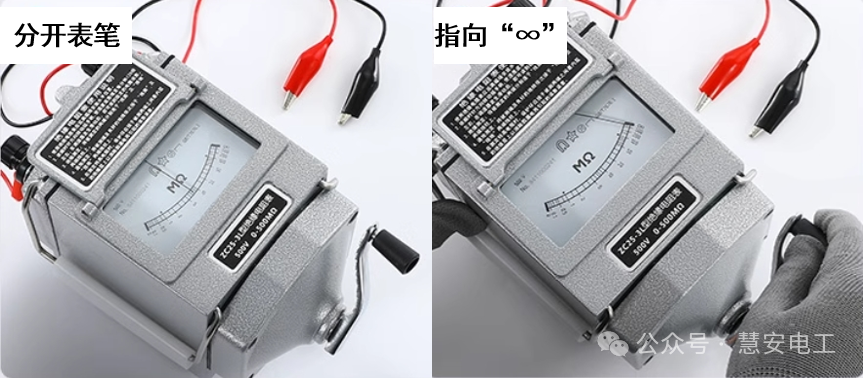

1、表盘与刻度 用来显示测量结果，是指针读数的依据。刻度线是非均匀的，从左到右越来越密。最左端标有 “∞”，表示绝缘电阻无限大。最右端标有 “0”，表示绝缘电阻为零。 2、指针 在表盘上指示当前的绝缘电阻值。指针的偏转角度反映了流过仪表的电流大小，从而对应绝缘电阻的高低。 3、发电机手摇柄 通过人力摇动手柄，驱动内部的永磁式直流发电机，产生测量所需的高压直流电。操作时必须匀速摇动，标准速度通常为每分钟120转。 4、调速器 机械式兆欧表的核心机械部件。通过离心力的原理，将不稳定的摇速转化为稳定的发电机转速。当摇动速度过快时，调速器会发出 “咔哒咔哒” 的响声，同时手感会变重，提示应降低速度以保护仪表并确保输出电压稳定。 5、接线端子。 （1） L 端子是输出高压的端子。用于连接至被测设备或线路的导体部分（如电机绕组、电缆芯线）。 （2）E 端子是输出参考电位的端子，用于连接至被测设备的外壳、接地线或大地。 （3）G 端子，是屏蔽端子，它的作用是创建一个保护回路，将表面泄漏电流直接引回发电机负极，避免其流过测量线圈。这样可以消除电缆头表面脏污和潮湿引起的测量误差，让读数真实反映电缆内部的体积绝缘电阻。 二、操作前准备 1、检查并穿戴好劳保用品和使用安全用具（棉质工作服、绝缘鞋、安全帽、绝缘手套），设置一名监护人。 2、检查作业环境。严禁在潮湿、腐蚀性气体或强电场（雷电天气或高压设备）的环境下进行测量。 3、准备好所需的工器具 验电笔（或万用表）、放电棒、兆欧表。选择兆欧表，应按照以下标准： （1）额定电压500V及以下的电气设备或线路，应选用500V的兆欧表； （2）额定电压为500V至1kV的电气设备或线路，应选用1kV的兆欧表； （3）额定电压1kV以上的高压电气设备或线路，必须选用2500V或5000V的兆欧表。 三、安全操作步骤 1、兆欧表使用前的检查 （1）合格证的检查。检查兆欧表有无合格证，校验日期是否在有效期。 （2）外观的检查：检查兆欧表外壳有无破损，各部件有无缺失及损坏，表盘刻度是否清晰，手柄摇动有无异常。 （3）指针的检查：检查指针是否有弯曲、变形、断裂，摆动是否正常。 （4）测试导线的检查：查看测试导线绝缘有无破损，导线与接线夹连接是否牢固可靠。 2、开路试验和短路试验 （1）开路试验指针应指向 “∞” （无穷大）。 将兆欧表水平放置平稳。将“L”端子和“E”端子悬空，以每分钟120转的速度匀速摇动摇柄。观察指针应指向刻度盘的 “∞” （无穷大）位置。

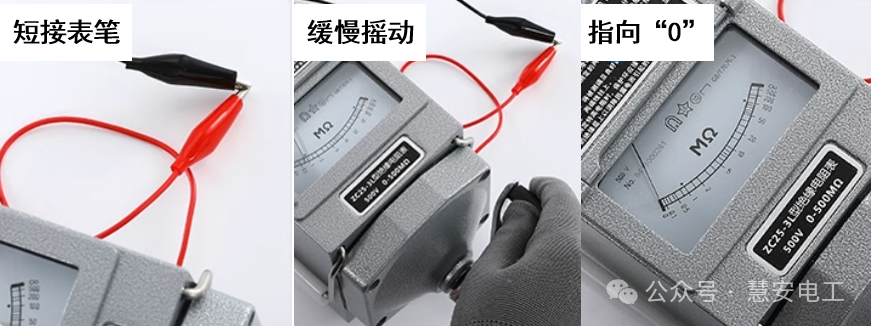

（2）短路试验指针应指向 “0” 。 将兆欧表水平放置平稳。将“L”端子和“E”端子短接，缓慢摇动摇柄（1/4圈），观察指针应立即摆到 “0” 位置。

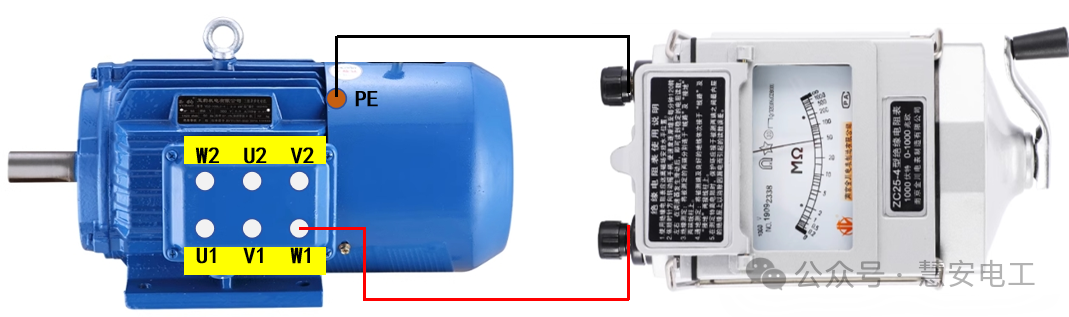

如果以上两项检查通过，说明仪表正常，可以使用。 3、断开电动机的电源。 （1）断开电源开关，确认开关已在断开位置，使用验电器（或万用表）确认设备导体部分无电压，并悬挂“禁止合闸”警示牌。 （2）对于大功率的电动机，在测试前和测试后都必须进行充分放电。否则残余的电荷会危及人身安全。 （3）拆除电动机电源线和相间端子短接片。 4、测量电动机绕组绝缘电阻 （1）测量绕组对地（外壳）绝缘： • 测U相对地：兆欧表的 L 端子接电动机 U 相绕组；E 端子接电动机接地端子（外壳）,确保接触点金属裸露。转动摇把， 以120r/ min的速度摇1min，指针稳定后读取数值，记录数值。 • 测V相对地：兆欧表的 L 端子接电动机 V 相绕组；E 端子接电动机接地端子（外壳）,确保接触点金属裸露。转动摇把， 以120r/ min的速度摇1min，指针稳定后读取数值，记录数值。 • 测W相对地：兆欧表的 L 端子接电动机 W 相绕组；E 端子接电动机接地端子（外壳）,确保接触点金属裸露。转动摇把， 以120r/ min的速度摇1min，指针稳定后读取数值，记录数值。

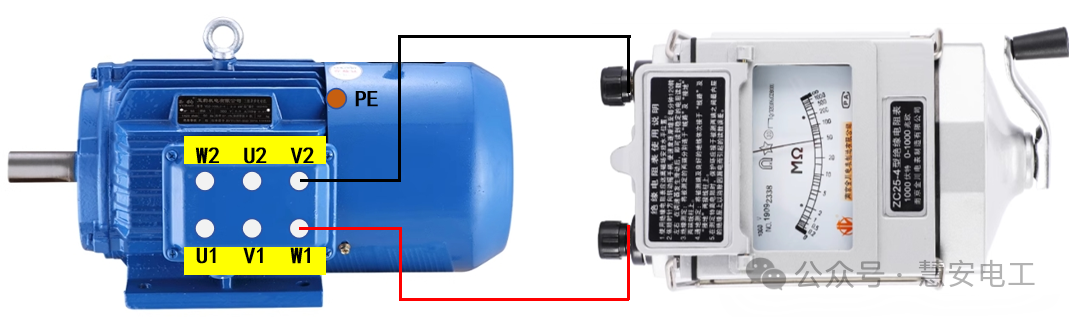

（2）测量电动机绕组相间绝缘： • 测U相与V相之间： L端接U相绕组；E端 接V相绕组；转动摇把， 以120r/ min的速度摇1min，指针稳定后读取数值，记录数值。 • 测U相与W相之间：L端接U相绕组；E端 接W相绕组；转动摇把， 以120r/ min的速度摇1min，指针稳定后读取数值，记录数值。 • 测V相与W相之间：L端接V相绕组；E端 接W相绕组。转动摇把， 以120r/ min的速度摇1min，指针稳定后读取数值，记录数值。
5、根据测量结果进行判断 （1）绝缘电阻的判断标准： 按照加载1KV电压，测量的绝缘电阻应不小于1MΩ的标准进行判定。例如，对于额定电压为380V的电动机，一般要求绝缘电阻不低于 0.5 MΩ，判定为绝缘合格。 （2）吸收比的判断（适用于高压电动机）：记录摇动15秒时的读数值（R15s）和摇动60秒时的读数值（R60s）。吸收比 = R60s / R15s，如果吸收比大于等于1.3，通常认为绝缘良好。如果吸收比 接近1，则表明绝缘可能受潮。 6、测试结束后的工作 （1）先取下L测试线，再取下E测试导线。 （2）使用放电装置对电动机进行放电（小功率电动机可以省略此步骤）。 （3）恢复已拆除电动机端子短接片，恢复拆除的电源线。 （4）清点工具，整理工作现场。 三、兆欧表的使用注意事项 1、 正确选择和使用安全用具，包括穿绝缘鞋、工作服，戴绝缘手套、安全帽；同时设置一名监护人。 2、测试前，必须保证设备的电源开关已断开，使用验电器（万用表）验证无电压。长电气线路、电容器及电容性设备，在每次测量前和测量后都应进行充分放电。在停止摇动摇把前先取下红色测试线，以免电流反灌入兆欧表所造成的损坏。 3、正确选择兆欧表规格，测量前必须对兆欧表进行开路试验和短路试验。兆欧表做短路试验时，时间不宜太长，否则容易损坏仪表。兆欧表接线桩与被测电缆间的导线，应用单股线分别连接，不可用双股绝缘线和绞线。 4、兆欧表未停止转动前，不可用手去触及被测部分和接线桩。 5、严禁在雷电、雨、雪、大雾天气在户外进行测量工作。 |
