摇表，你确定会摇吗？摇表使用方法图解
|
摇表也称兆欧表，主要用于测量电气设备的绝缘电阻。摇表的额定电压有500、1000、2500V等几种。

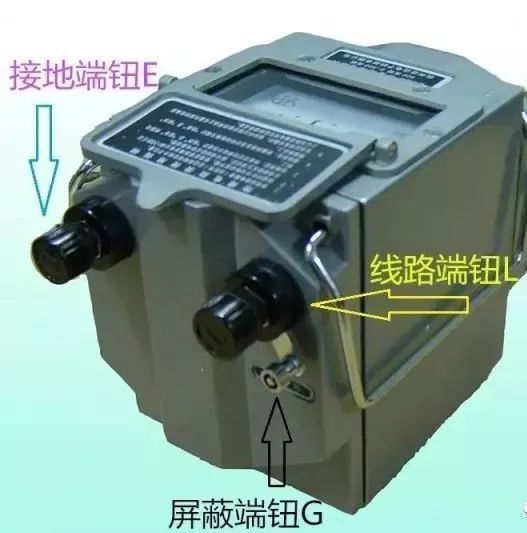

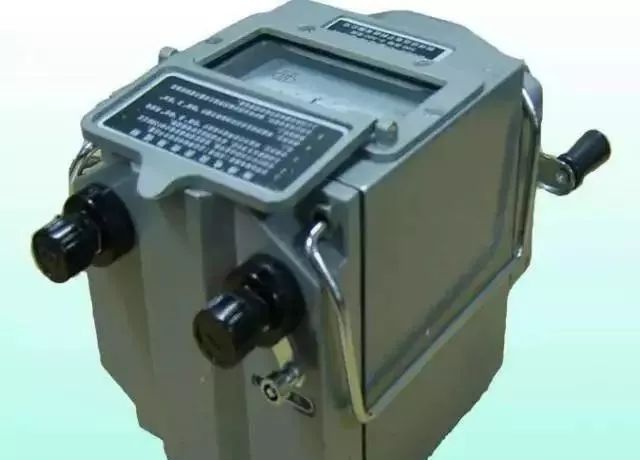

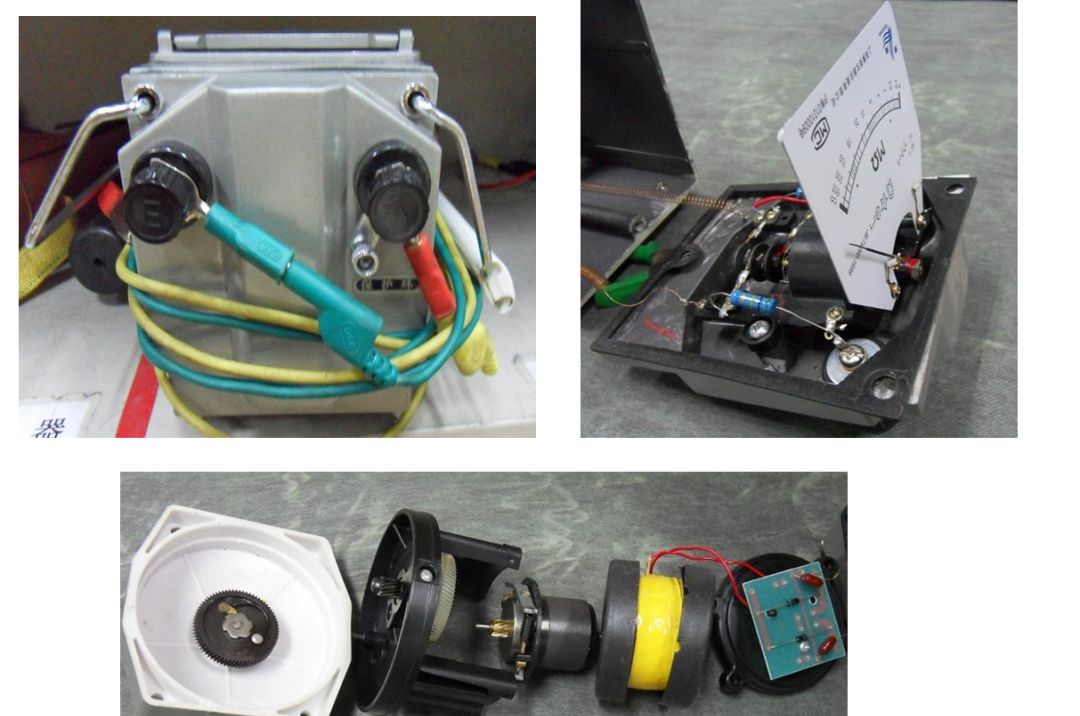

▶摇表的结构 摇表由一个手摇发电机、表头和三个接线柱（即l：线路端、e：接地端、g：屏蔽端）组成。

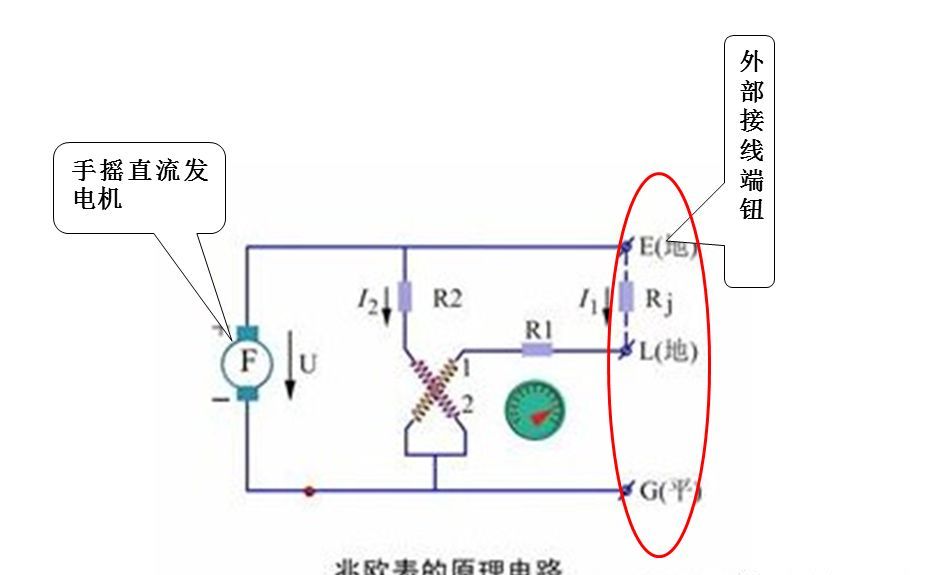

▶摇表的工作原理

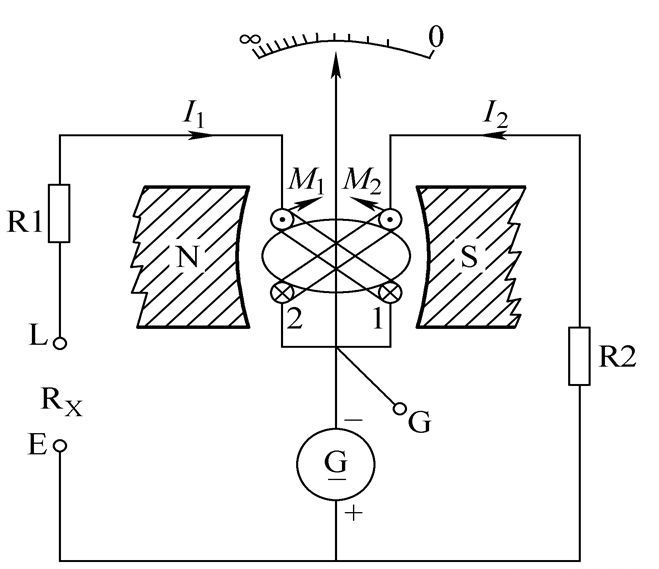

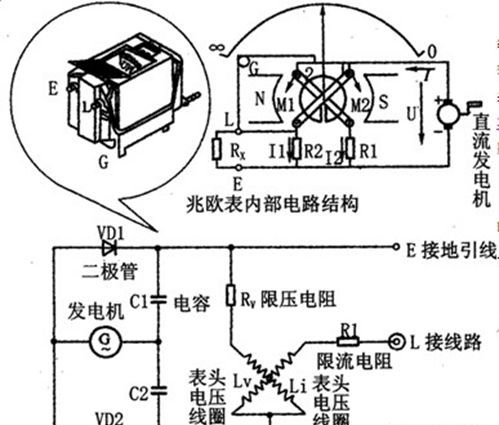

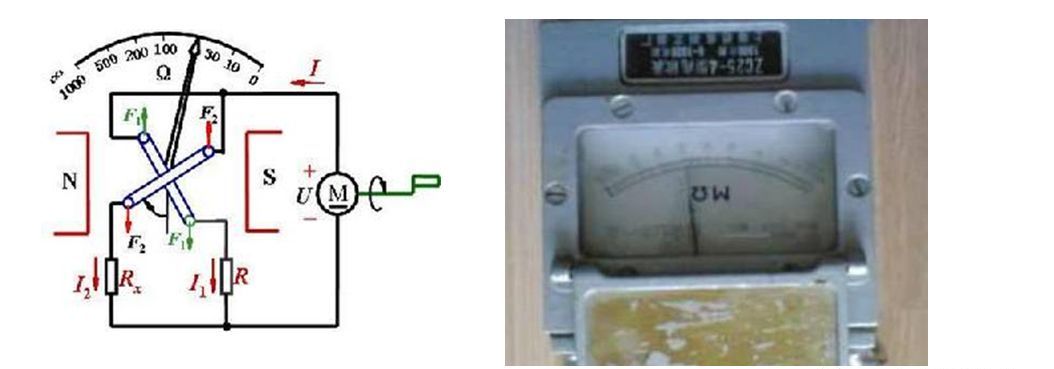

1、被测电阻Rx接在“L”与“E”端钮之间。 2、摇动直流发电机的手柄，发电机两端产生较高的直流电压，线圈1和线圈2同时通电。
当以120转/分速度均匀摇动手柄时，表内的直流发电机输出该表的额定电压，在线圈1与被测电阻间有电流I1，在线圈2与表内附加电阻R2有电流I2，两种电流与磁场作用

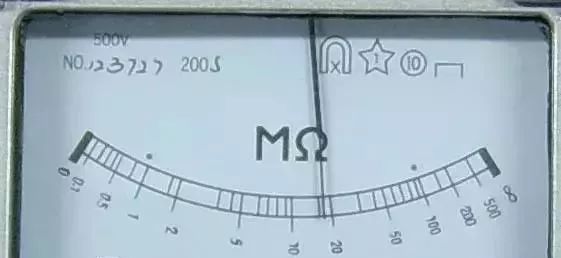

产生相反的力矩，当I1电流最大（即被测电阻为0），指针指向刻度0。当I2电流最大（即开路状态），指针指向刻度无穷大∝，当被测电阻为一定值时，指针指在被测电阻的数值，由于摇表没有游丝，不能产生反作用力矩，所以摇表在不测时停留在任意位置（即不定位），而不是回到零，这跟其他指针式的仪表有区别的。

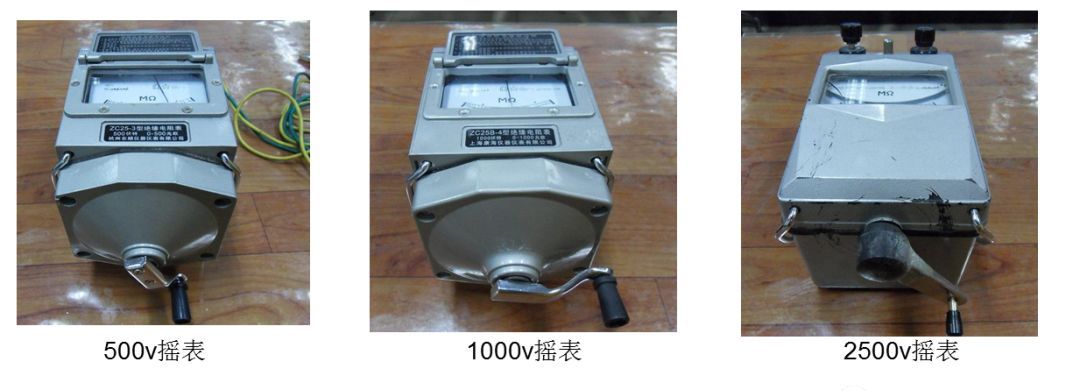

▶摇表的选择 1）摇表的额定电压一定要与被测电气设备或线路的工作电压相适应。一般额定电压在500伏以下的设备，选用500伏或1000伏的摇表；额定电压在500伏及以上的设备，选用1000~2500伏的摇表。 2）摇表的测量范围要与被测绝缘电阻的范围相符合，以免引起大的读数误差。 ▶摇表的使用 1）摇表的接线 摇表有三个接线端钮，分别标有L（线路）、E（接地）和G（屏蔽）。
当测量电力设备对地的绝缘电阻时，应将L接到被测设备上，E可靠接地即可。 2）摇表的检查 【开路试验】在摇表未接通被测电阻之前，摇动手柄使发电机达到120r/min的额定转速，观察指针是否指在标度尺“∞”的位置。

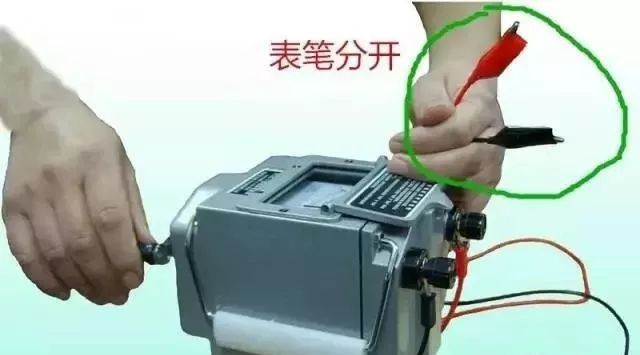

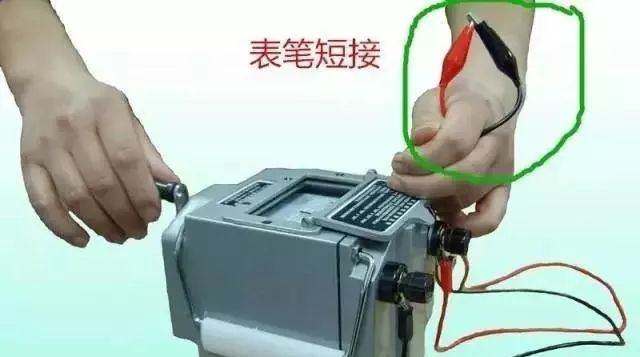

【短路试验】将端钮L和E短接，缓慢摇动手柄，观察指针是否指在标度尺的“0”位置。
（1）观测被测设备和线路是否在停电的状态下进行测量。并且摇表与被测设备间的连接导线不能用双股绝缘线或绞线，应用单股线分开单独连接。

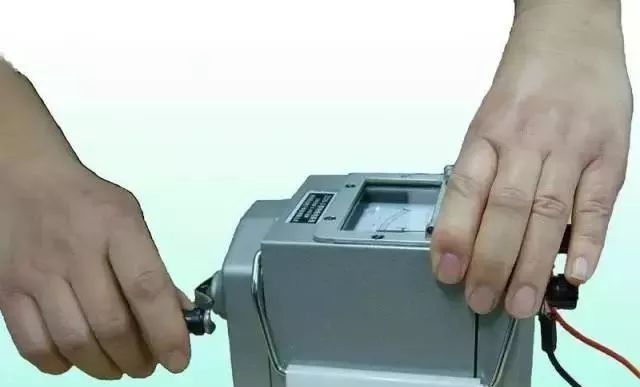

（2）将被测设备与摇表正确接线。摇动手柄时应由慢渐快至额定转速120r／min。
（3）正确读取被测绝缘电阻值大小。同时，还应记录测量时的温度、湿度、被测设备的状况等，以便于分析测量结果。

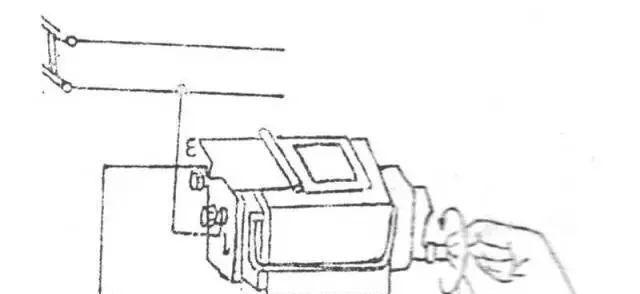

▶常用电气设备的摇测方法详解 （1）测量照明或电力线路对地的绝缘电阻 将摇表接线柱的（E）可靠接地，（L）接到被测线路上。按顺时针方向摇动摇表的发电机手把，转速由慢变快，转速达120/分钟匀速摇动，约一分钟后发电机转速稳定时，表针也稳定下来,这时表针指示的数值就是所测得的绝缘电阻值。测量方法如图所示。

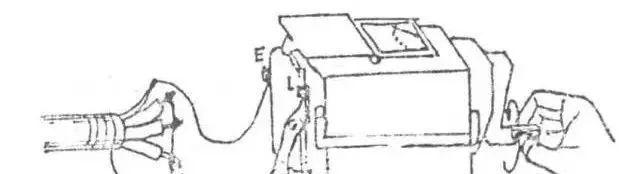

（2）测量电机的绝缘电阻 将摇表接线柱的（E）接机壳。（L）接到电机绕组上,以120转/分的速度摇动摇表手柄。指针稳定后读数。测量方法如图所示。

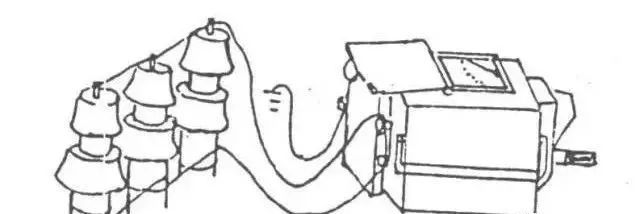

（3）测量变压器各相线圈绝缘电阻 1）测量各相线圈对地绝缘电阻时，将绕组的导线接摇表（L）接线柱，将设备外壳和铁芯接摇表（E）接线柱，瓷瓶外表接于（G）接线柱。测量方法如图所示。

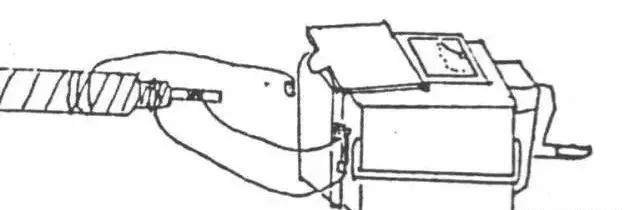

2）测量绕组的相间绝缘电阻时，用摇表的（L）接线柱和（E）接线柱分别接任意两根导线，分别测量相间绝缘电阻。 （4）测量电缆的绝缘电阻 1）铠装电缆 测量电缆相对地的绝缘电阻时：将被测两端分别接（E）和（L）两接线柱，将（G）接线柱引线接到电缆壳芯之间的绝缘层上。测量方法如图所示。

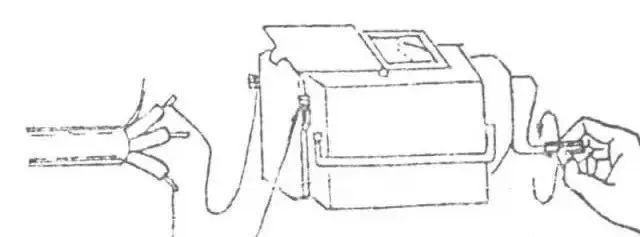

测量电缆相对相绝缘时：被测其中一相接（L）接线柱，将另外的任意一相接摇表（E）接线柱，转动摇表，即测得相间绝缘电阻值，用同样的方法测另二相间绝缘电阻值。测量方法如图所示。 2）橡套电缆 测量橡套电缆的对地绝缘电阻时，将摇表（L）用连线接在主芯线上，再将接地端钮（E）接在接地芯线上，并用导线连接橡胶护套后，另一端接在摇表的（G）接线柱上，转动手柄，测出相对地绝缘电阻值。测量方法如图所示。
测量相间绝缘电阻时，可分别将两端（L）和（E）分别接任意两相芯线，即可测出相间绝缘电阻值。测量方法如图所示。

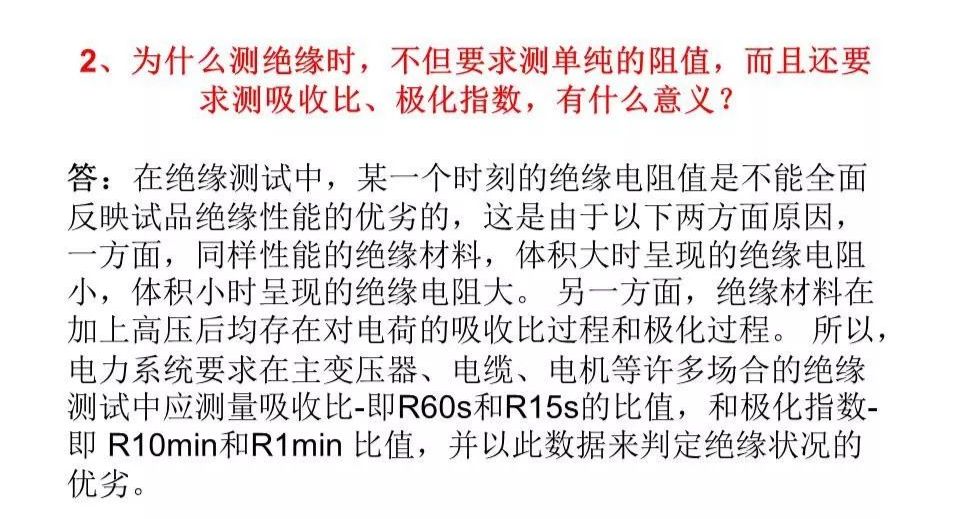

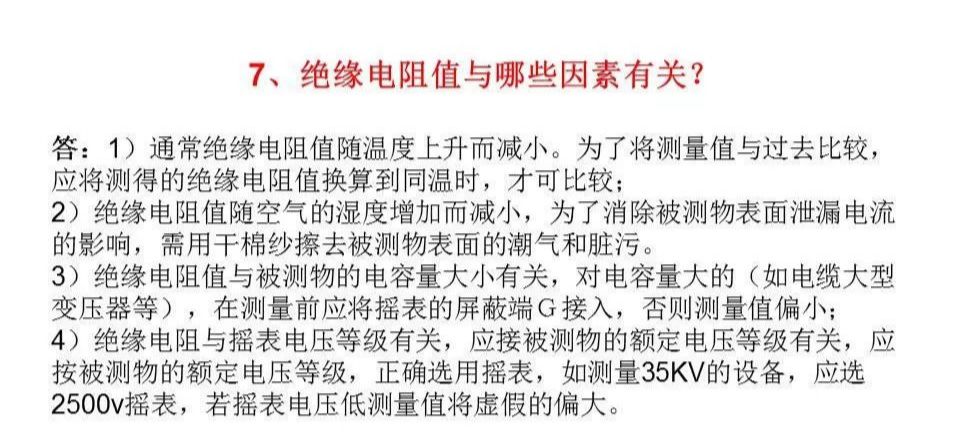

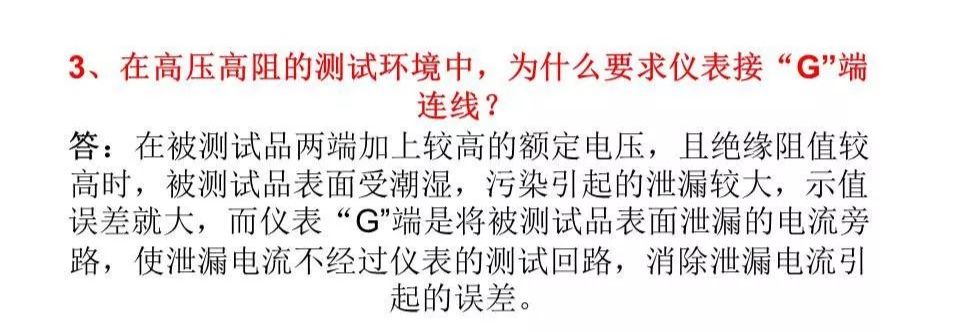

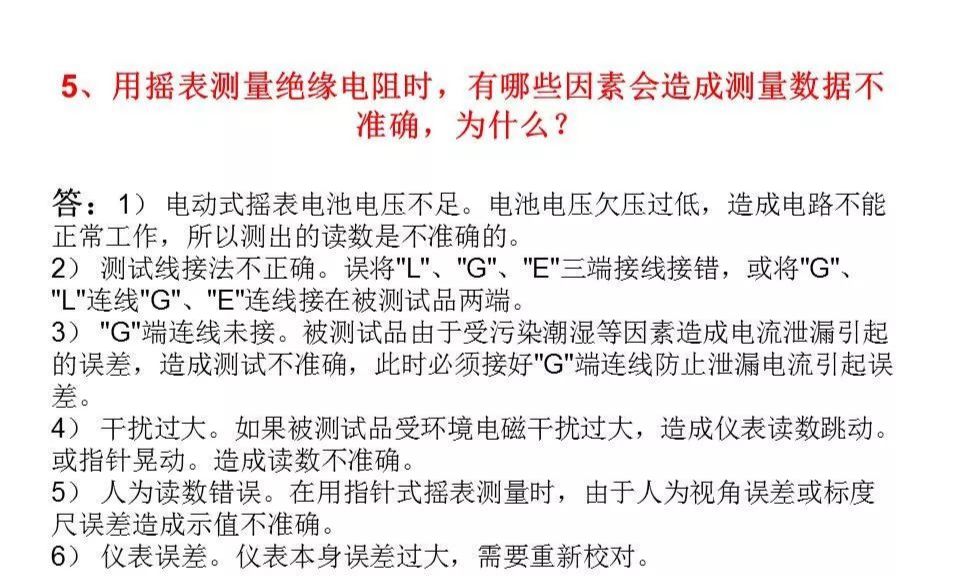

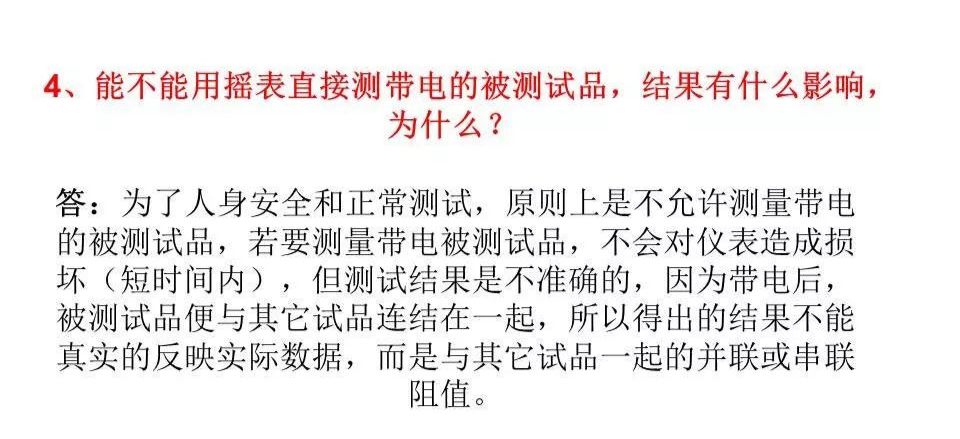

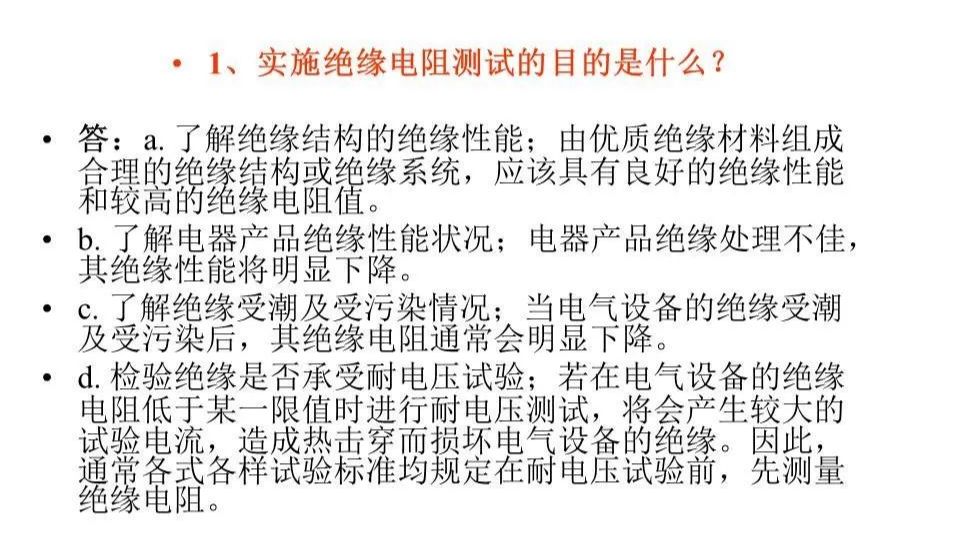

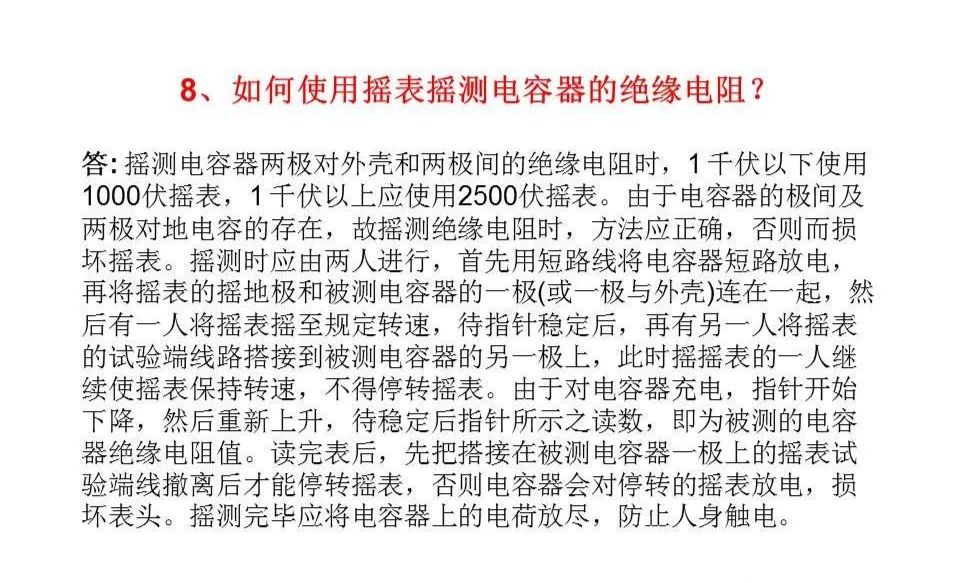

▶摇表使用时的注意事项（13个） 1、使用摇表测量高压设备绝缘，应由两人担任。 2、应视被测设备电压等级的不同选用合适的绝缘电阻测试仪。 3、测量用的导线，应使用绝缘导线，其端部应有绝缘套。 4、摇表与被测设备之间应使用单股线分开单独连接，并保持线路表面清洁干燥，避免因线与线之间绝缘不良引起误差。 5、测量绝缘时，必须将被测设备从各方面断开，验明无电压，确实证明设备无人工作后，方可进行。在测量中禁止他人接近设备。 6、在测量绝缘前后，必须将被试设备对地放电。被测设备必须与其他电源断开，以保护设备及人身安全。 7、测量线路绝缘时，应取得对方允许后方可进行。 8、在有感应电压的线路上 (同杆架设的双回线路或单回路与另一线路有平行段)测量绝缘时，必须将另一回线路同时停电，方可进行。 9、在带电设备附近测量绝缘电阻时，测量人员和摇表安放位置，必须选择适当，保持安全距离，以免摇表引线或引线支持物触碰带电部分。移动引线时，必须注意监护，防止工作人员触电。 10、摇测时，将摇表置于水平位置，摇把转动时其端钮间不许短路。摇测电容器、电缆时，必须在摇把转动的情况下才能将接线拆开，否则反充电将会损坏摇表。 11、摇动手柄时，应由慢渐快，均匀加速到120r／min，并注意防止触电。摇动过程中，当出现指针已指零时，就不能再继续摇动，以防表内线圈发热损坏。 12、为了防止被测设备表面泄漏电阻，使用摇表时，应将被测设备的中间层（如电缆壳芯之间的内层绝缘物）接于保护环。 13、禁止在雷电天气或在邻近有带高压导体的设备处使用摇表测量。 ▶关于绝缘电阻测量的几个问题
|
