测绝缘，看完这篇就够了！

测绝缘

测量电机和其他电气设备的绝缘是电厂运行人员经常进行的 一项工作，绝缘合格是电气设备能否投入运行的一项重要指标。

1为什么要测绝缘

电动机或其他电气设备停用时间较长，受潮或积灰，影响电气设备的绝缘；在电气设备进行检修完毕时，测绝缘可以检测电机绕组是否接线正确或者所属回路是否有接地点。

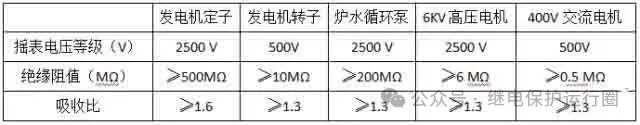

测量结果检验：电机相间相通绝缘电阻应为0，相对地不通应大于相应绝缘电阻的要求。电缆相间与相间均不通应大于相应绝缘电阻的要求。变压器高低压侧Ｙ/△接法相间均为0，相对地均不通应大于相应绝缘电阻的要求。不同的设备，不同的电压等级，不同的接线方法有不同的绝缘要求，具体应按照规程规定数值进行判断。

2测绝缘电阻工具-兆欧表

兆欧表：给被测设备加直流电压，通过流经设备的泄漏电流计算出相应的电阻以表示被测设备的绝缘情况。有手摇式摇表与电子摇表，并设有不同的电压等级：400V及以下选择500V摇表，1KV-6KV选择2500V摇表。测绝缘时应按设备电压等级正确地选择摇表。

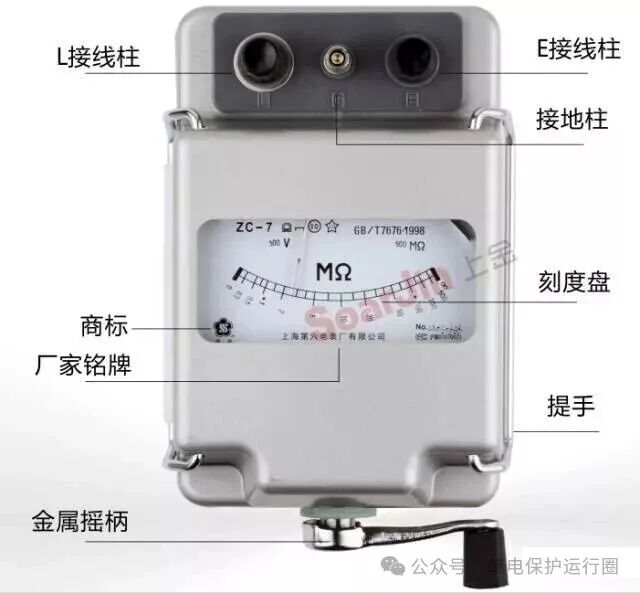

500V手摇摇表

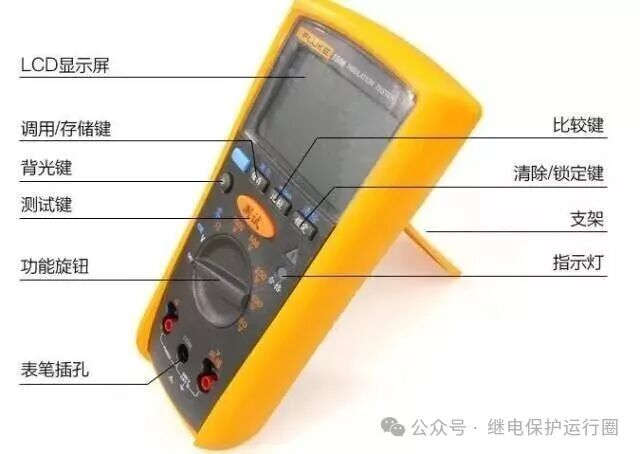

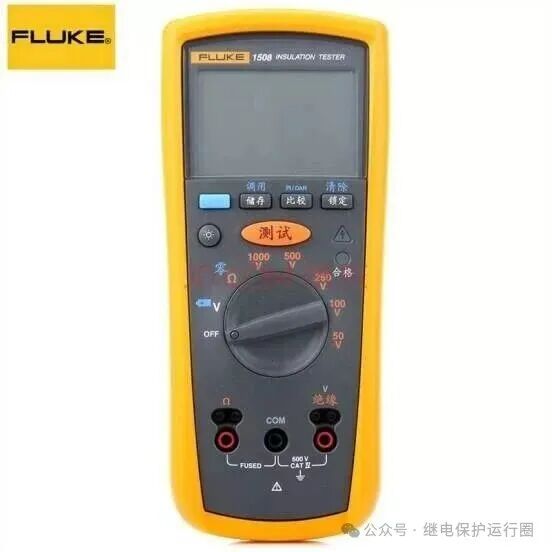

●电子式摇表

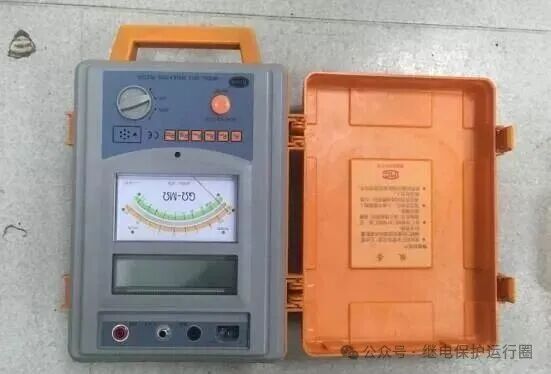

测定子绝缘时用专用的定子绝缘摇表

手摇摇表使用方法：

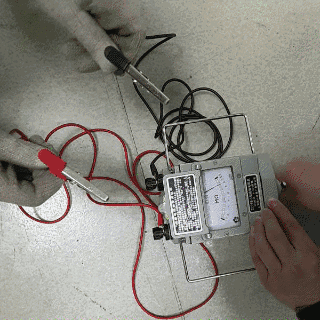

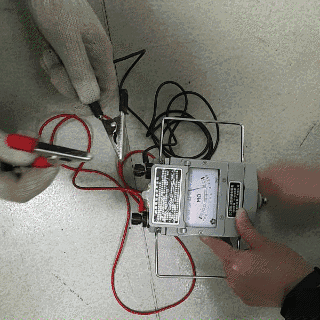

（1）使用前检验摇表是否完好：将摇表平稳放置，红线接L，黑线接E端，两端开路，以120r/min摇动摇表手柄，检查摇表指针指向∝。停止摇动摇表后将两接线接在一起，轻摇动摇表，检查指针指向0后立刻停止摇动。

（2）使用时将“L”端接被测物，将“E”端接地（若相间则接另一相），屏蔽端子“G”应接到保护环或电缆绝缘护层上。

（3）测量完毕待停转后，对被测物体放电，拆除连接导线。

电子摇表使用方法：

接线方式与手摇摇表相同，接线完毕后选择相应的电压等级，按下测试则会自动记录15S、25S、60S的阻值，甚至可以计算出吸收比。

测量完成后打到“OFF”档，对被测物体放电后即可拆线恢复。
