拆开才惊呆！这款家庭常用的LED灯，成本竟低到离谱
|

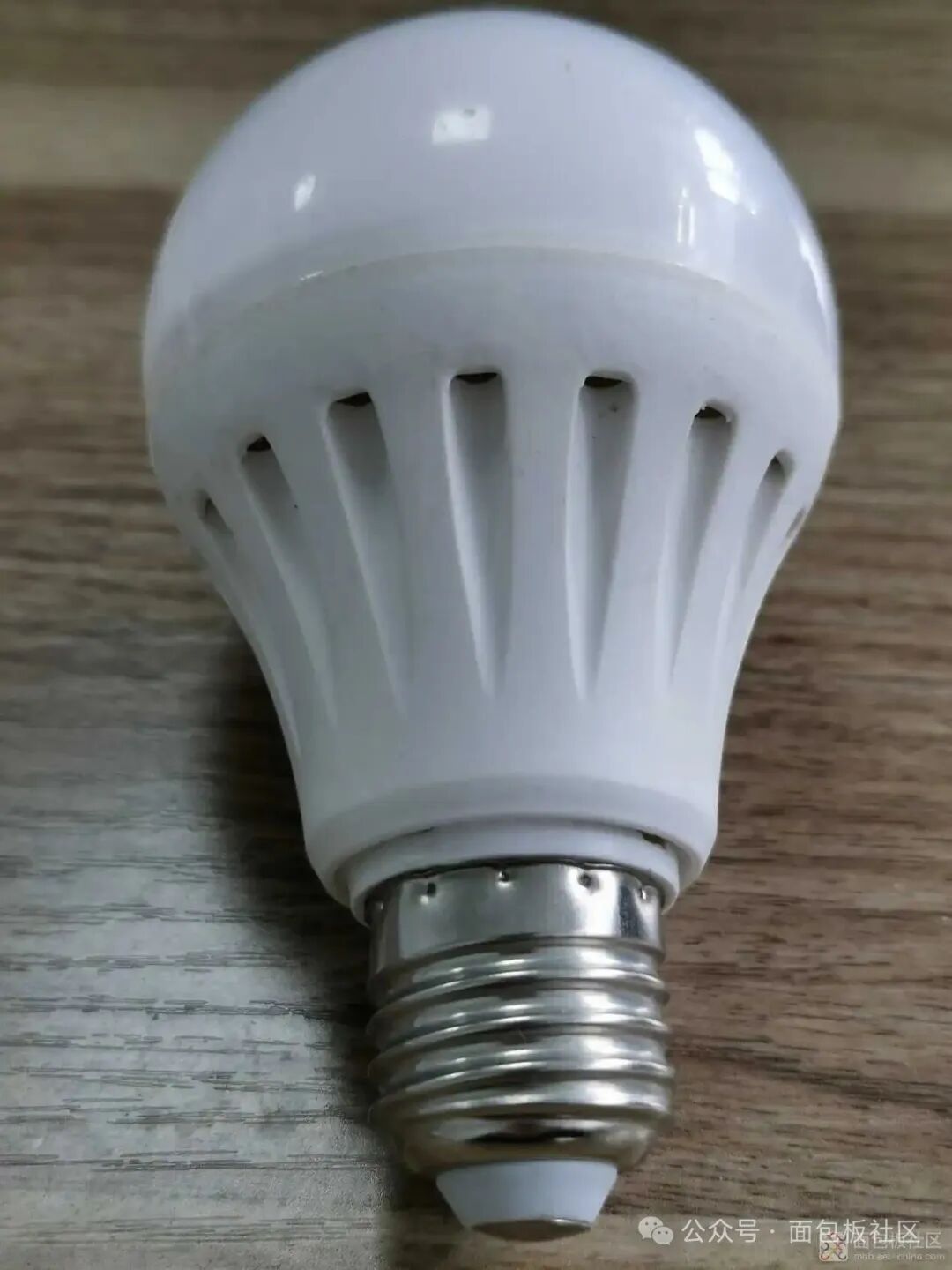

今天要拆解的是一个家庭中常见的LED灯泡。如今的LED灯泡早已不是什么新奇电子产品，而是以节能为核心特点的日常照明工具。在能源节约成为全球重点议题的背景下，LED的节能优势尤为突出，其照明效果也远优于过去的白炽灯和节能灯。 LED灯光具有高度的灵活性：不仅光色丰富，能呈现多种色彩，亮度也可从极暗调节到极亮；色温方面既能营造温暖氛围，也可发出冷色调光线，并支持闪烁、心跳、呼吸等多种动态效果，几乎实现了对光线的自由控制。 下面我们直接进入拆解环节。图示为本次要拆解的LED灯泡实物。
翻来覆去也找不到，该灯是多少功率的 就直接拆吧

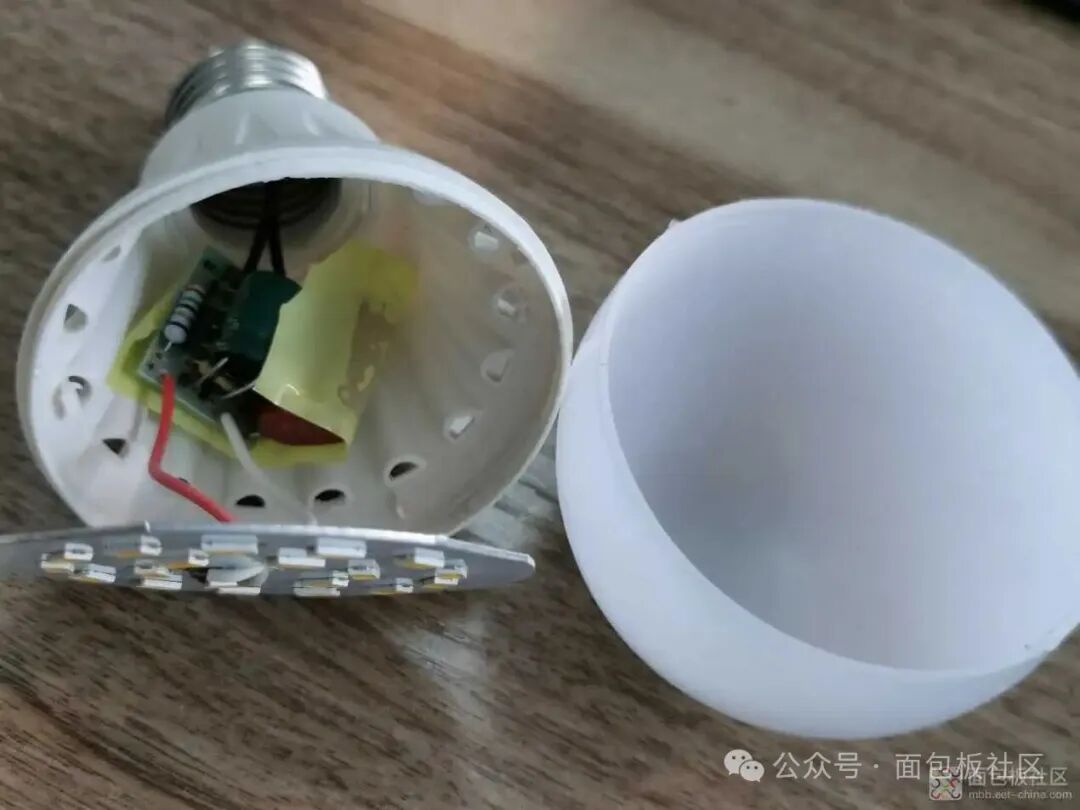

LED灯泡还是很好拆解的哈，手稍微用劲，上面的白色灯罩部分和灯体部件就松动，然后轻松分解两个部分，整了一堆螺丝刀也用不上啦。

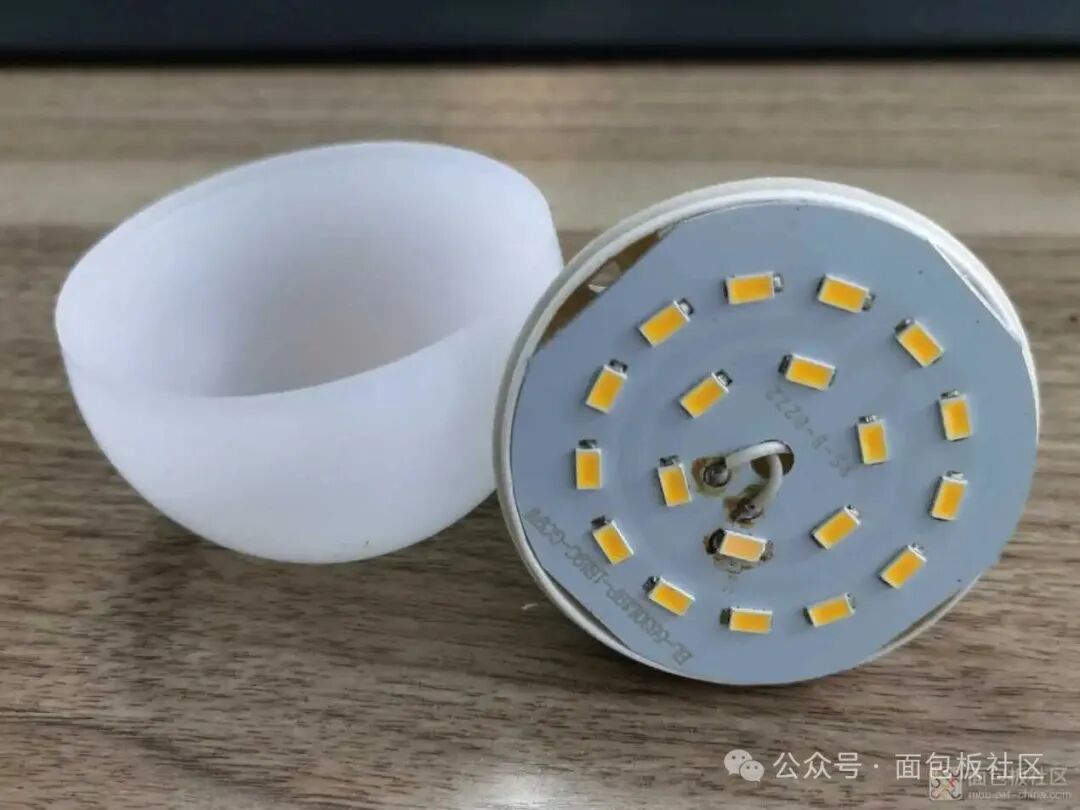

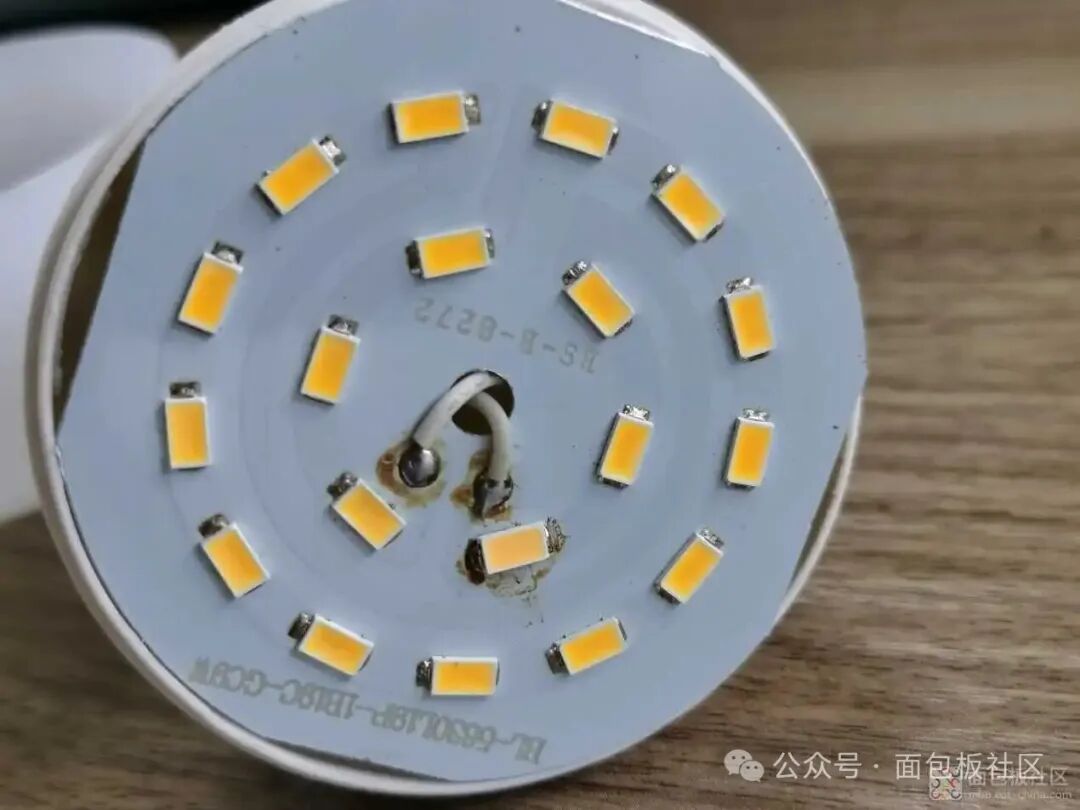

发光的LED铝基板上布置了19颗LED灯柱。

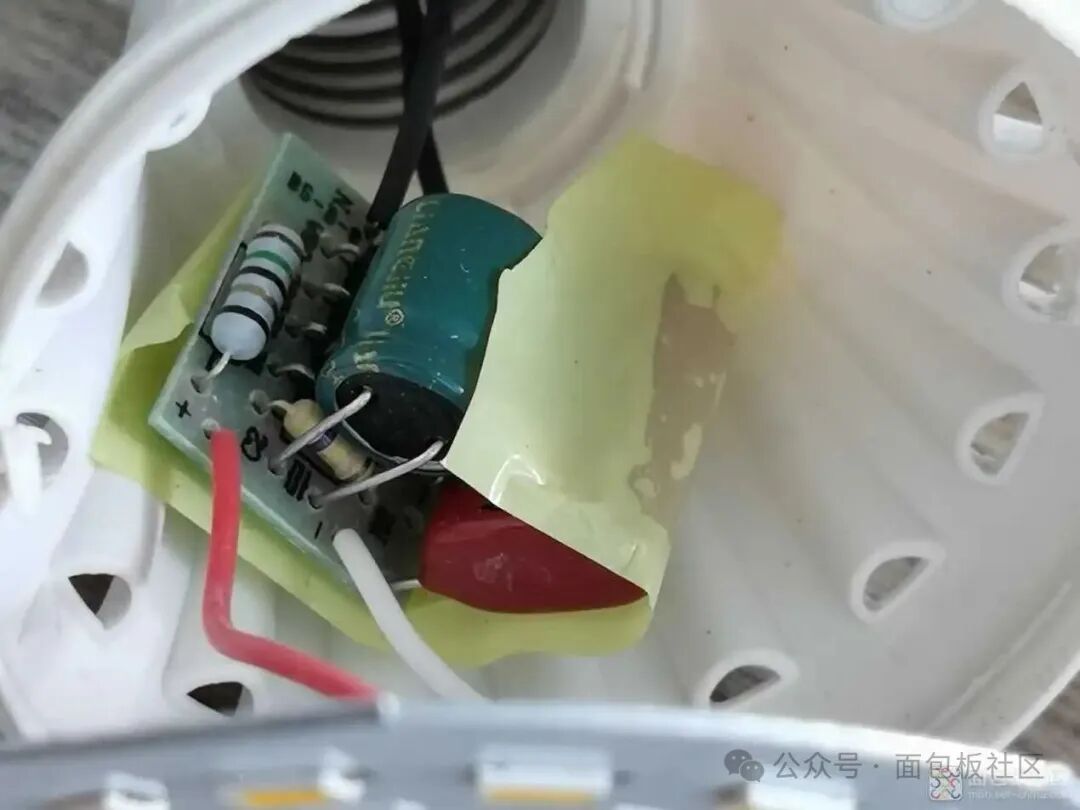

急不可耐的想看驱动电路模块，原来这样啊，黄色的绝缘胶带已经开裂啦。
特写看，黄色绝缘胶带就没有缠绕电路一圈，这个电路也没有个外壳什么的，就这么丢进灯体部分，也够简约了，成本节约不少啊。

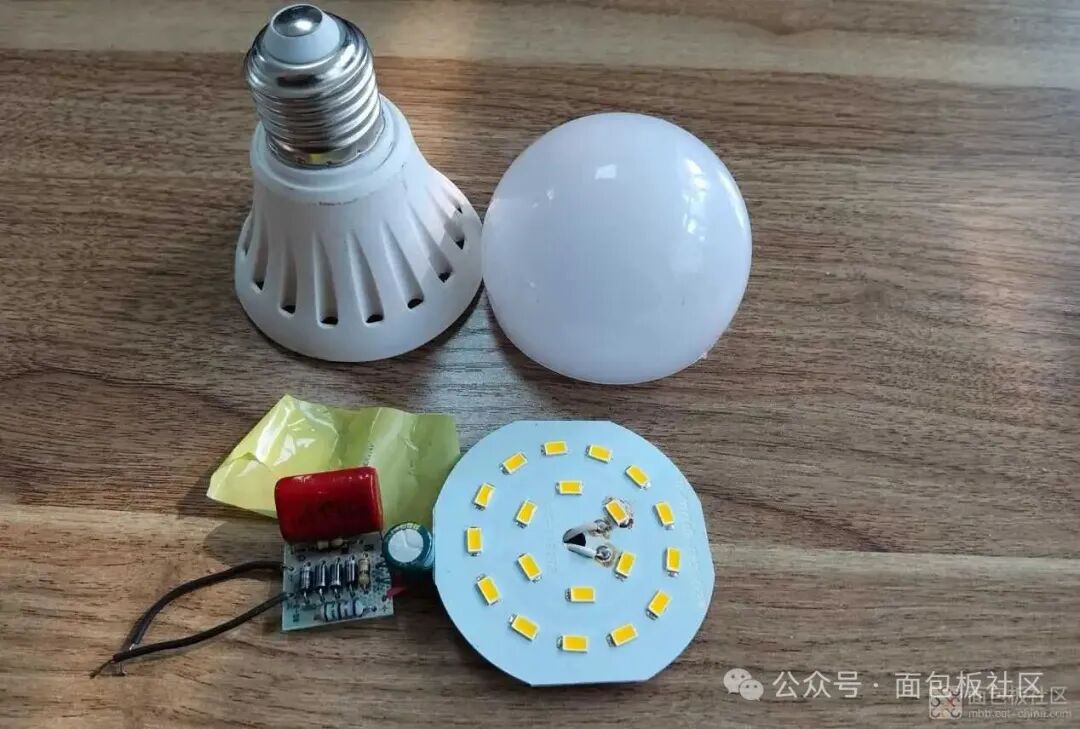

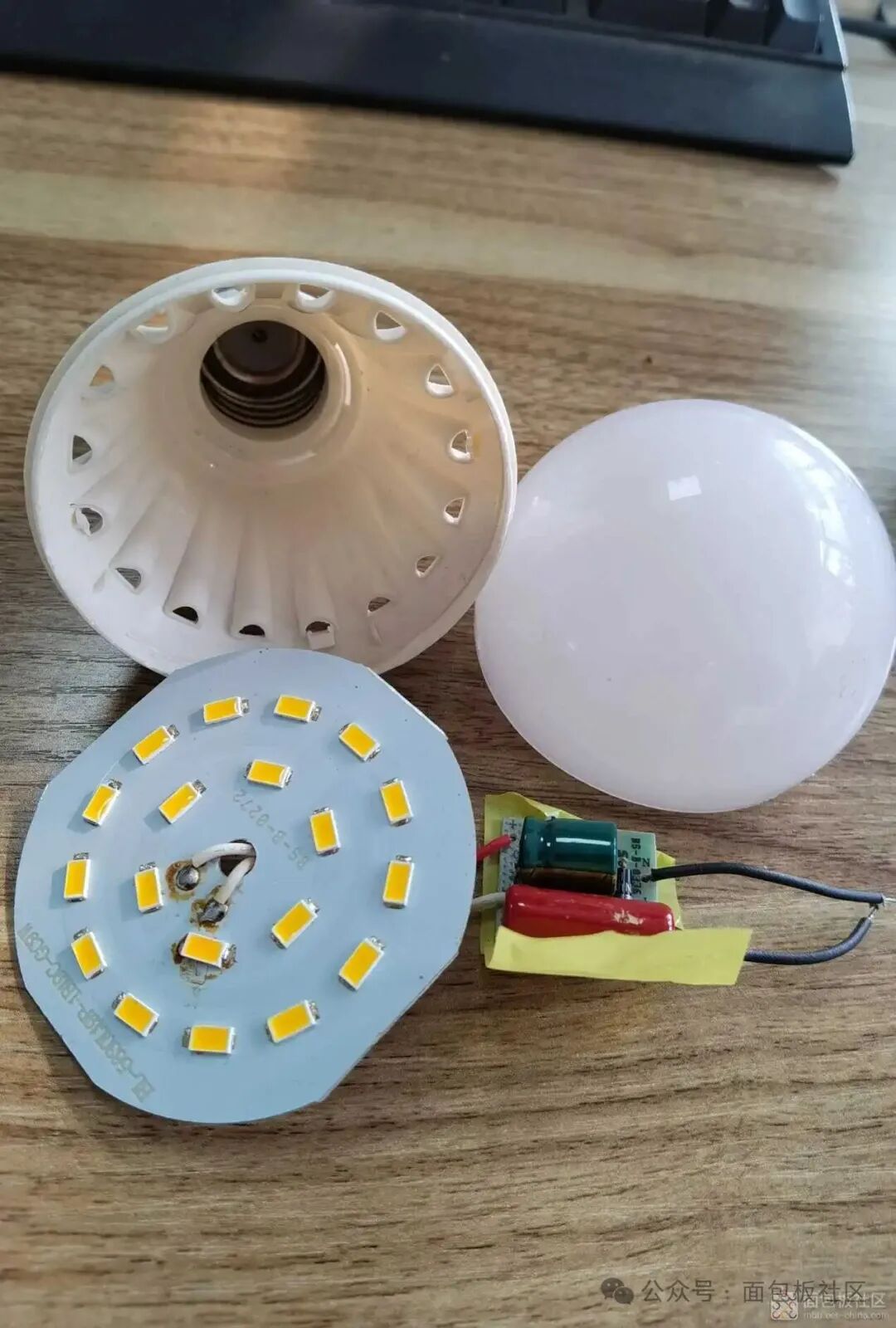

几大部分的合影
换个姿势看，灯头部分的27螺口是一种国际通用的灯头标准，直径约27毫米，这主要来源于之前的白炽灯，E27螺口灯泡通常被称为“标准螺口灯泡”，因其安装方便、适用广泛而受到广大消费者的喜爱。

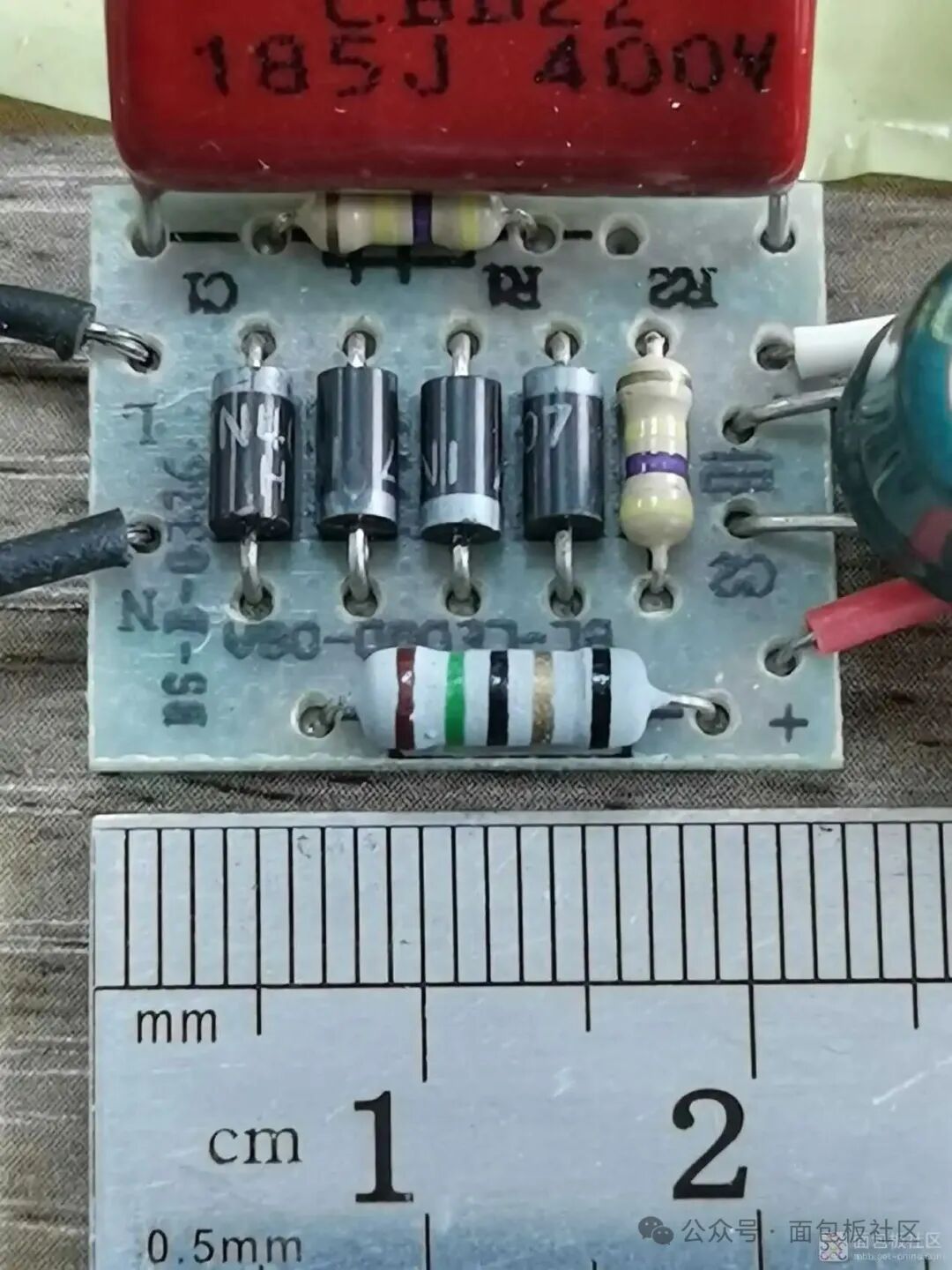

LED灯泡的驱动电路做的很小，只有23mm长，宽度大概20mm。3个电阻、4个二极管和2个电容，总共9个原件，一个电路板，两对输入输出线，真是惊掉下巴

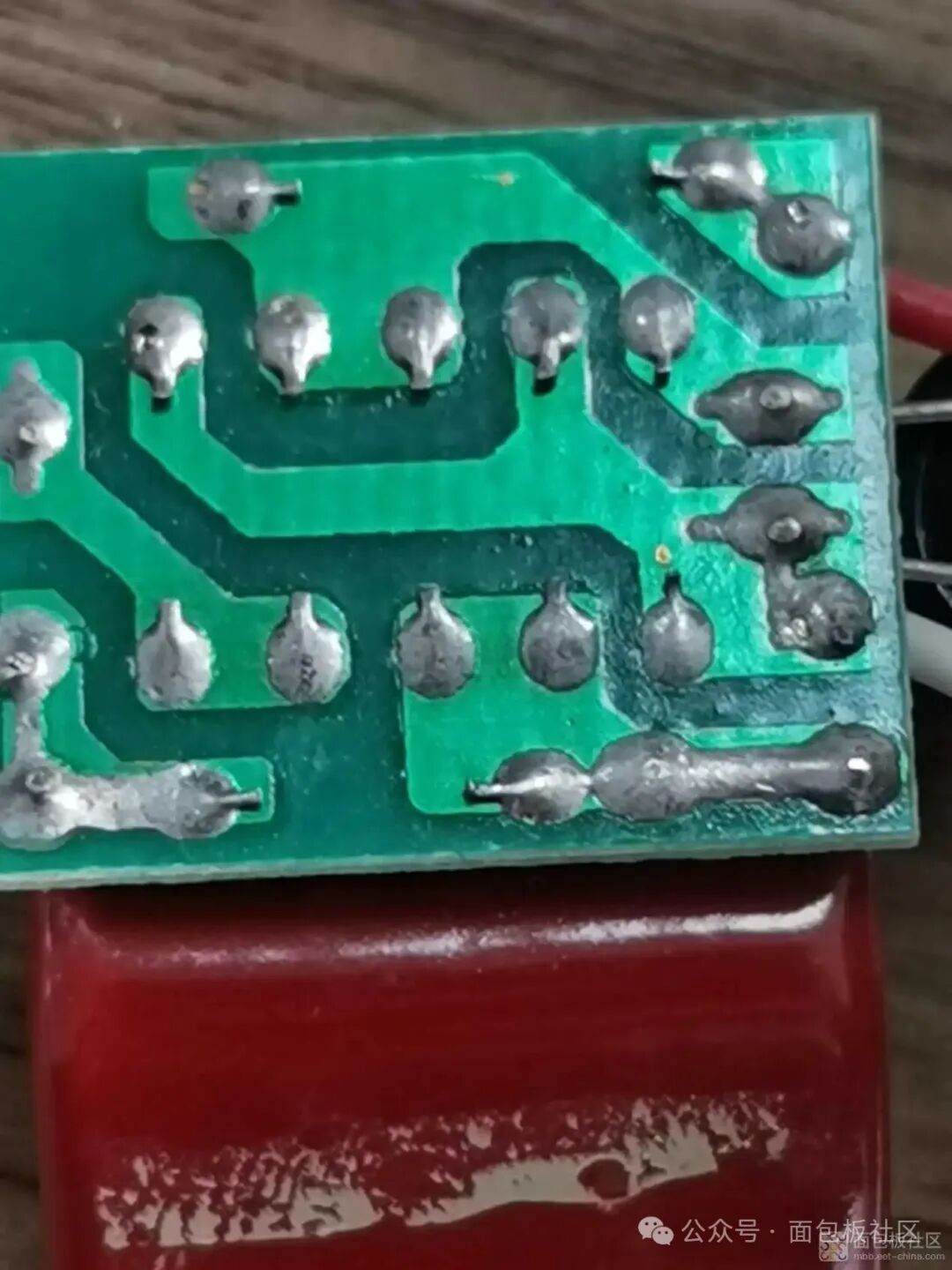

电路板的焊点还是比较饱满，应该是波峰焊接，或回流焊的，这类型的灯板电路属于大大批量焊接生产，这种焊接方式。 通过PCB从熔融焊锡波中通过，焊接点与焊锡波接触并粘附，使电路板快速接触完成焊接。 高效率，能够同时焊接多个焊点，适合对焊接质量要求不是很高的产品。

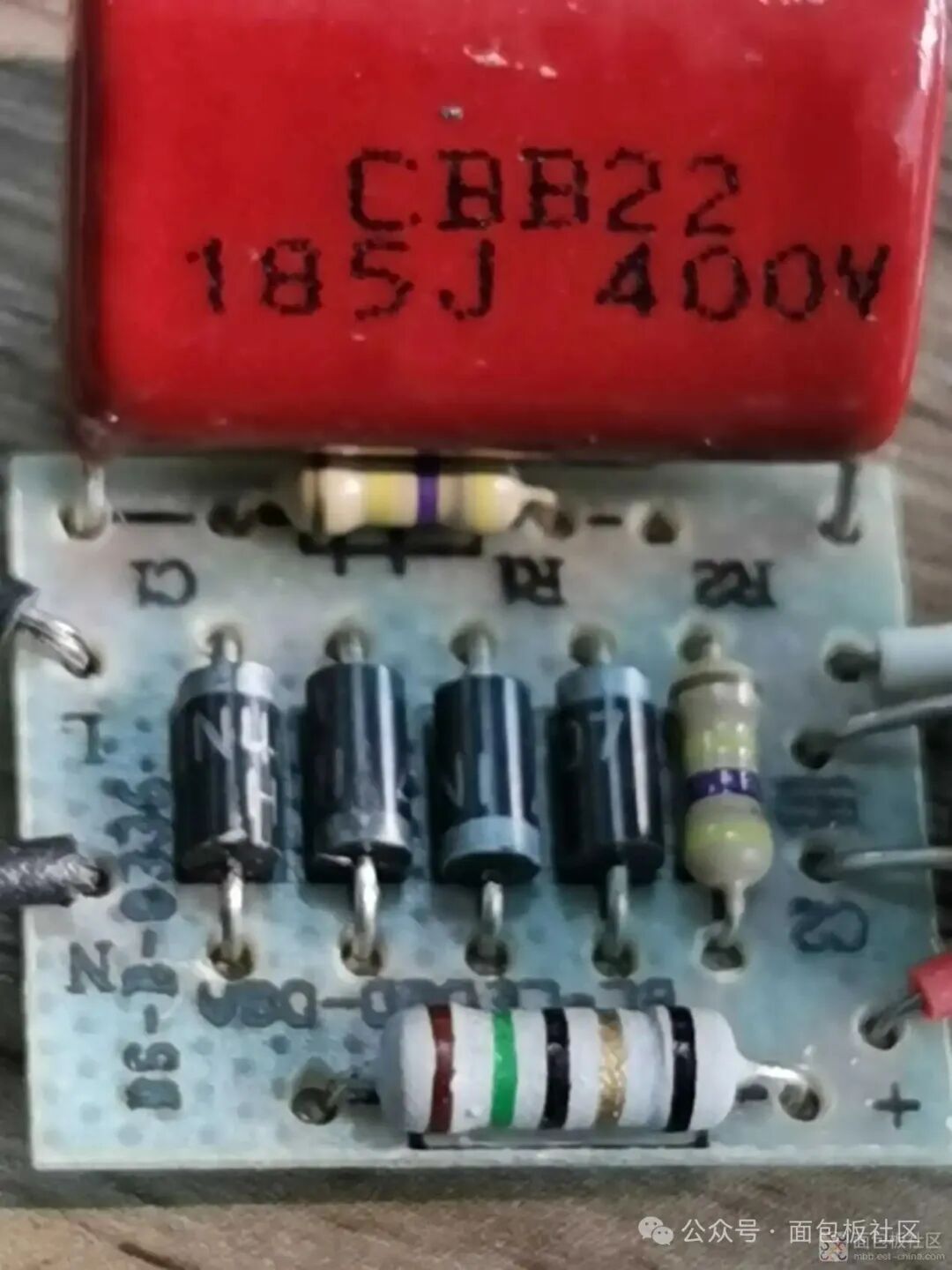

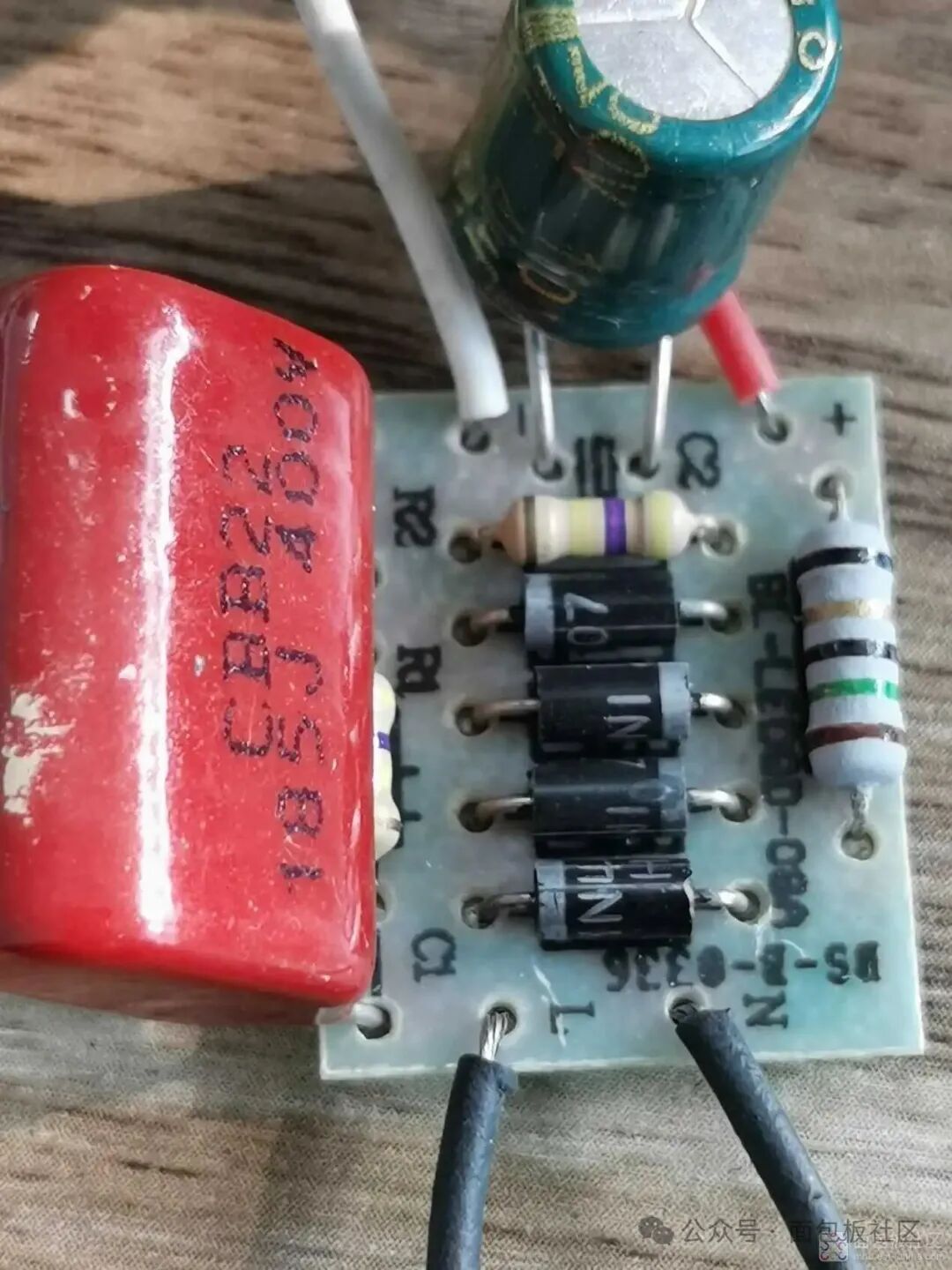

电路板正面的元件布置，典型的阻容降压电路，只不是少一些非必要元件而已。由四个 1N4007 二极管构成的桥式整流电路，将输入的220V 交流电转换为直流电。1N4007作为常用的整流二极管，具备较高的耐压值，足以承受 220V 交流输入整流后的电压，保证了整流过程的可靠性。 利用阻容降压来点亮LED的电路，其实阻容降压电路在我们生活中很多产品都有在用。

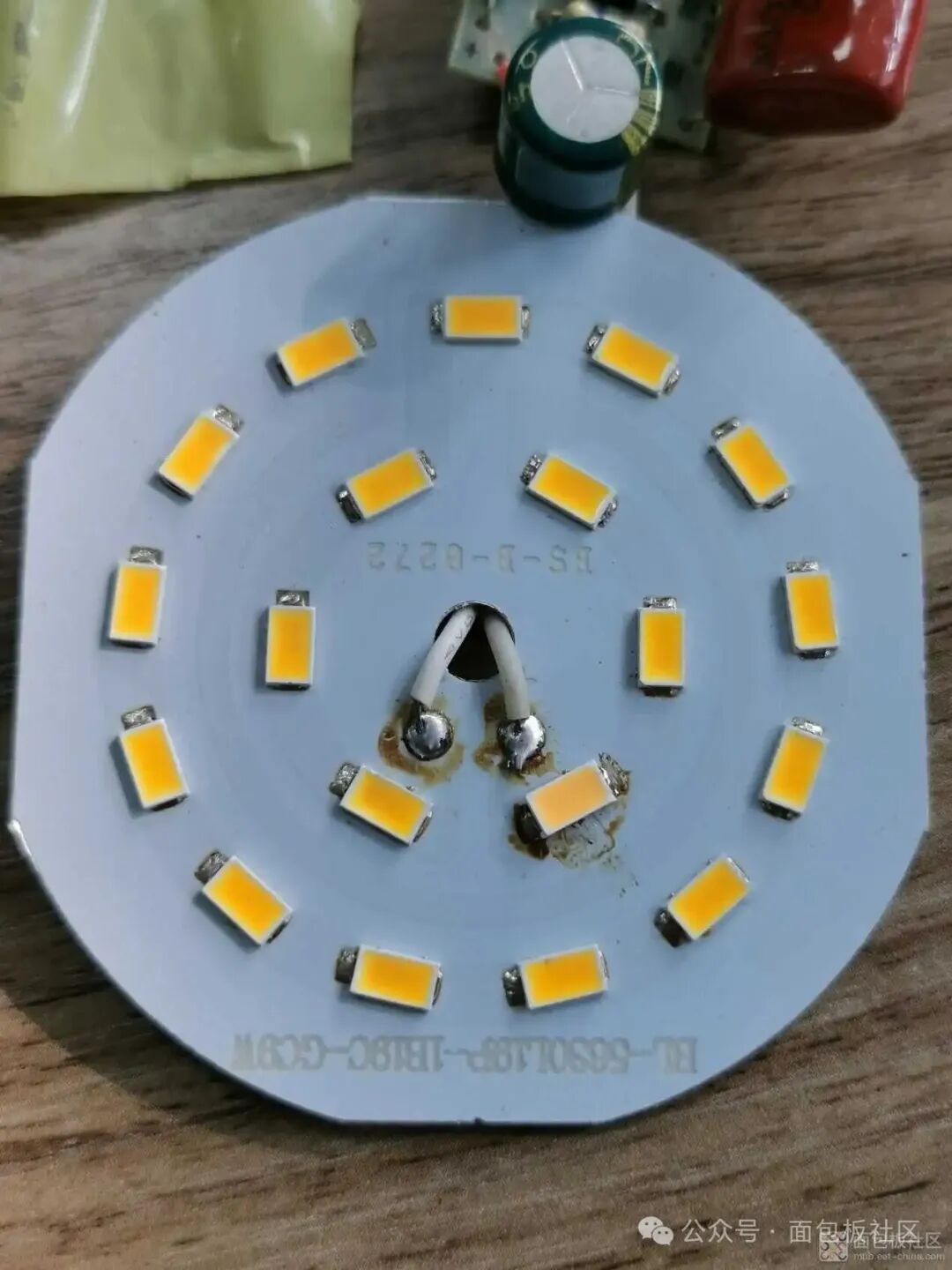

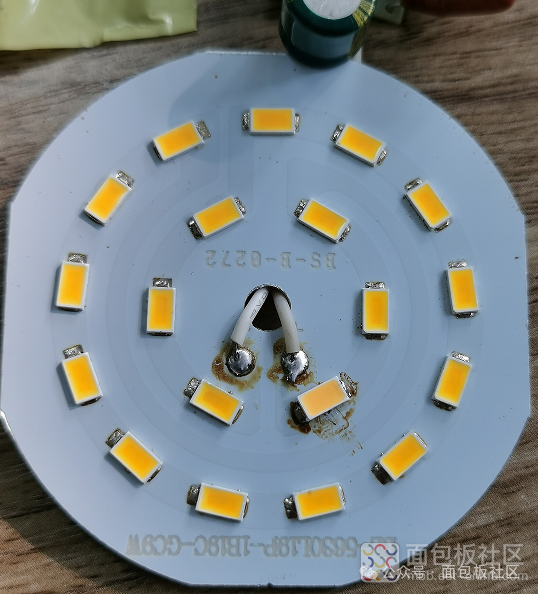

仔细观看这个铝基板灯板，19个LED封装为5730的灯柱是串联分布。

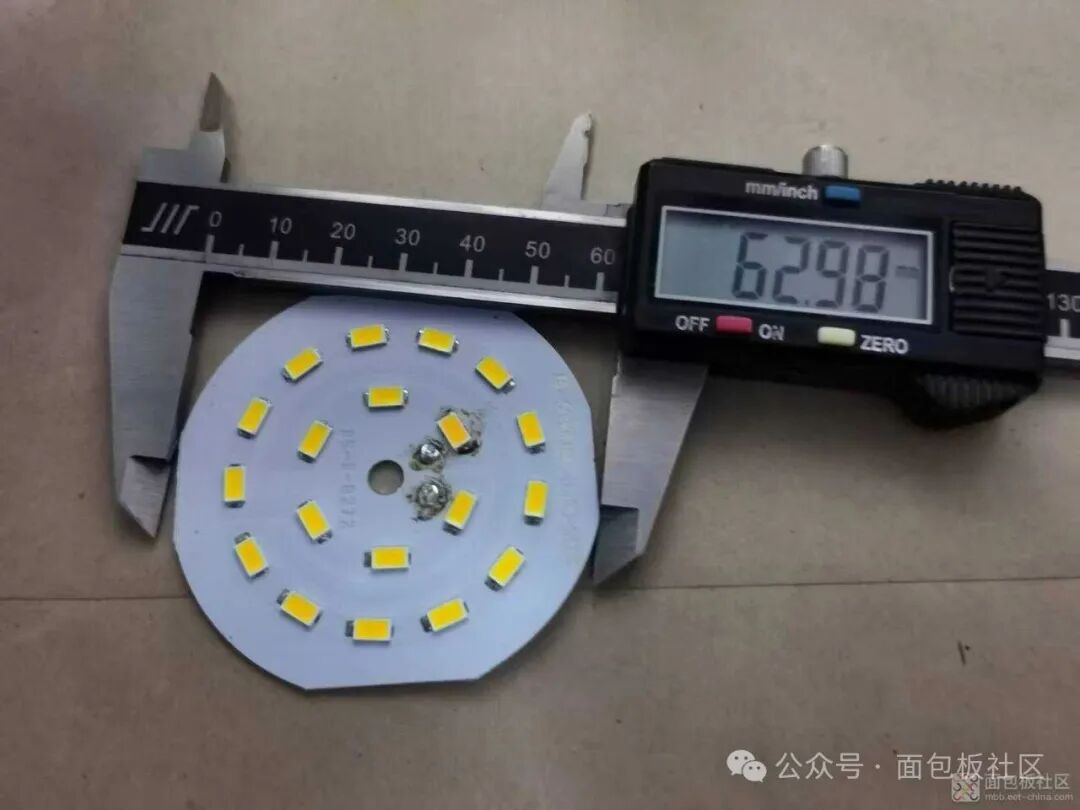

铝基板灯板的直径大小接近63mm，占用面积不大，体积小可以方便的装在空间较小的灯杯里。

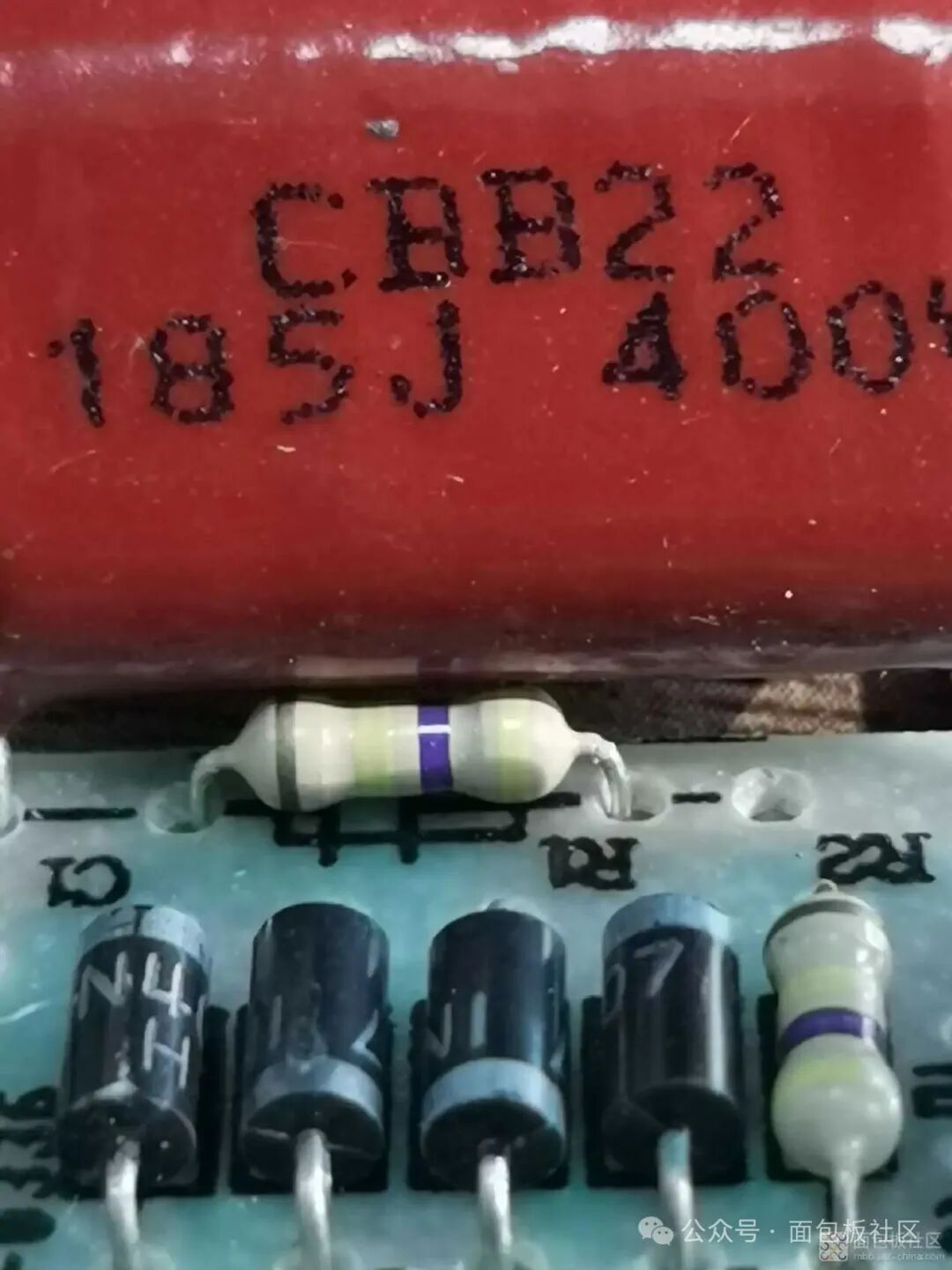

这个红色的大电容，CBB聚丙烯薄膜，主要作用是限流电容， 它就是整个电路的主角，决定能提供多大的电流。 红电容标识：CBB22 185J 400V 为CBB22金属膜电容 185J , 185J：容量为1.8μF，电压400V。 容量：1.8μF 容量偏差：±5%（185J） 额定电压：400V/630V 脚距：P20mm/P25mm 材质：金属化聚丙烯薄膜

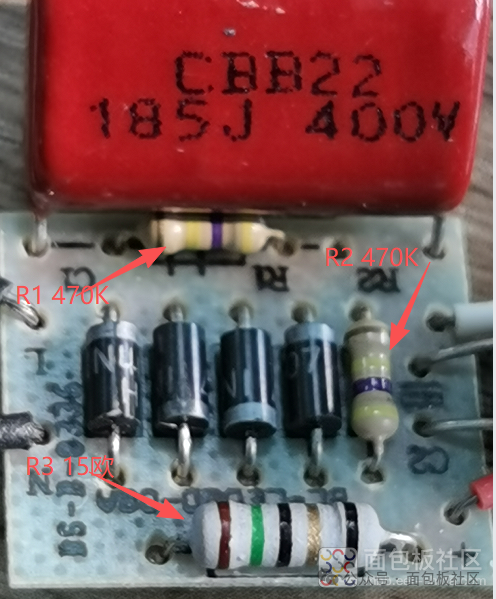

在电容下面那个电阻R1，黄紫黄的色环标记应该470K，这个电子和聚丙烯薄膜CBB电容并联，是保护电阻，也叫泄放电阻。 另外两个电阻，R2也470K欧，R3是15欧
电路板虽然比较，单面板，但几个元件布置的还是精巧，比较灯杯腔内孔径不是很大，这么小的电路板可以轻松放入。

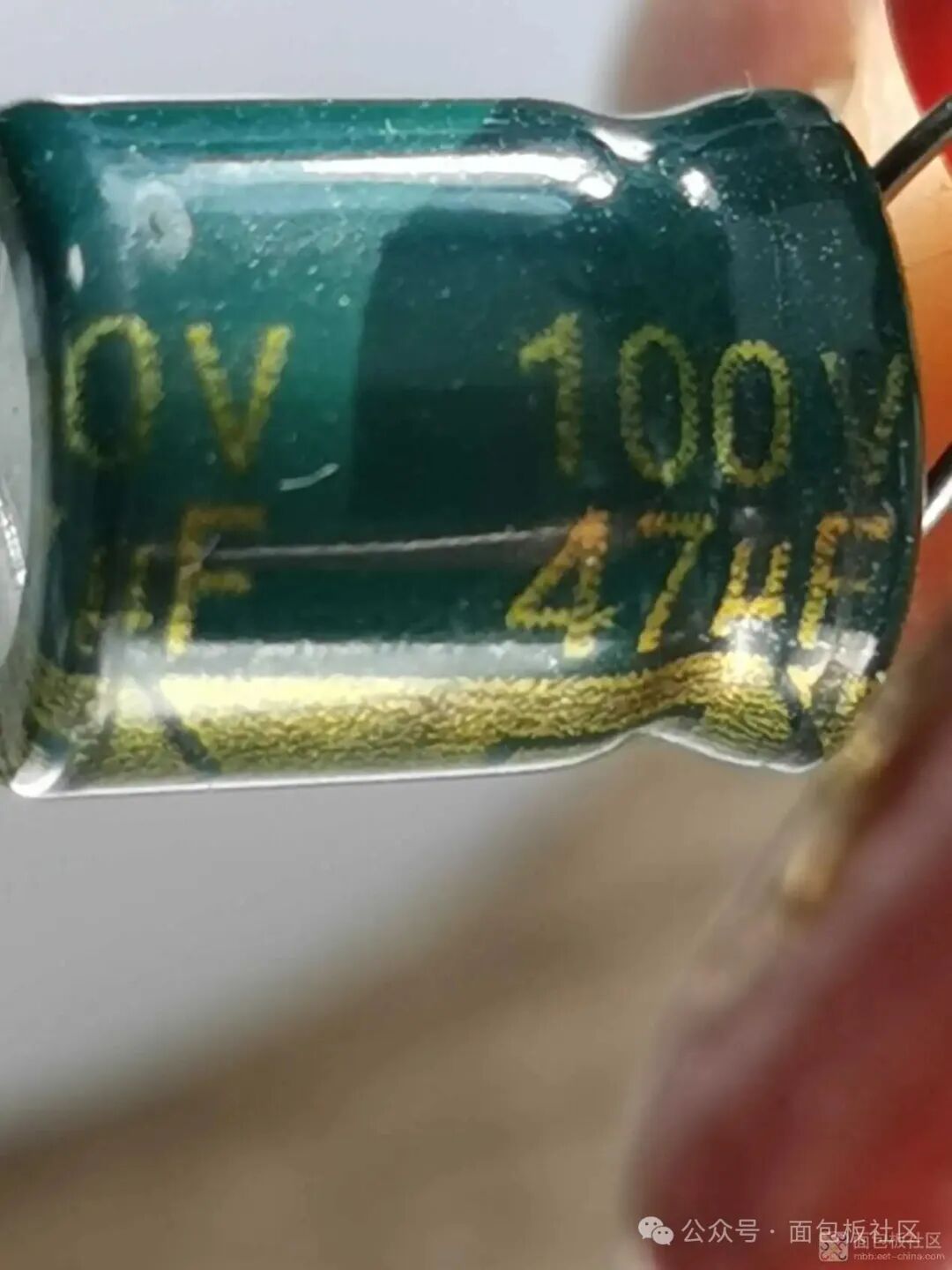

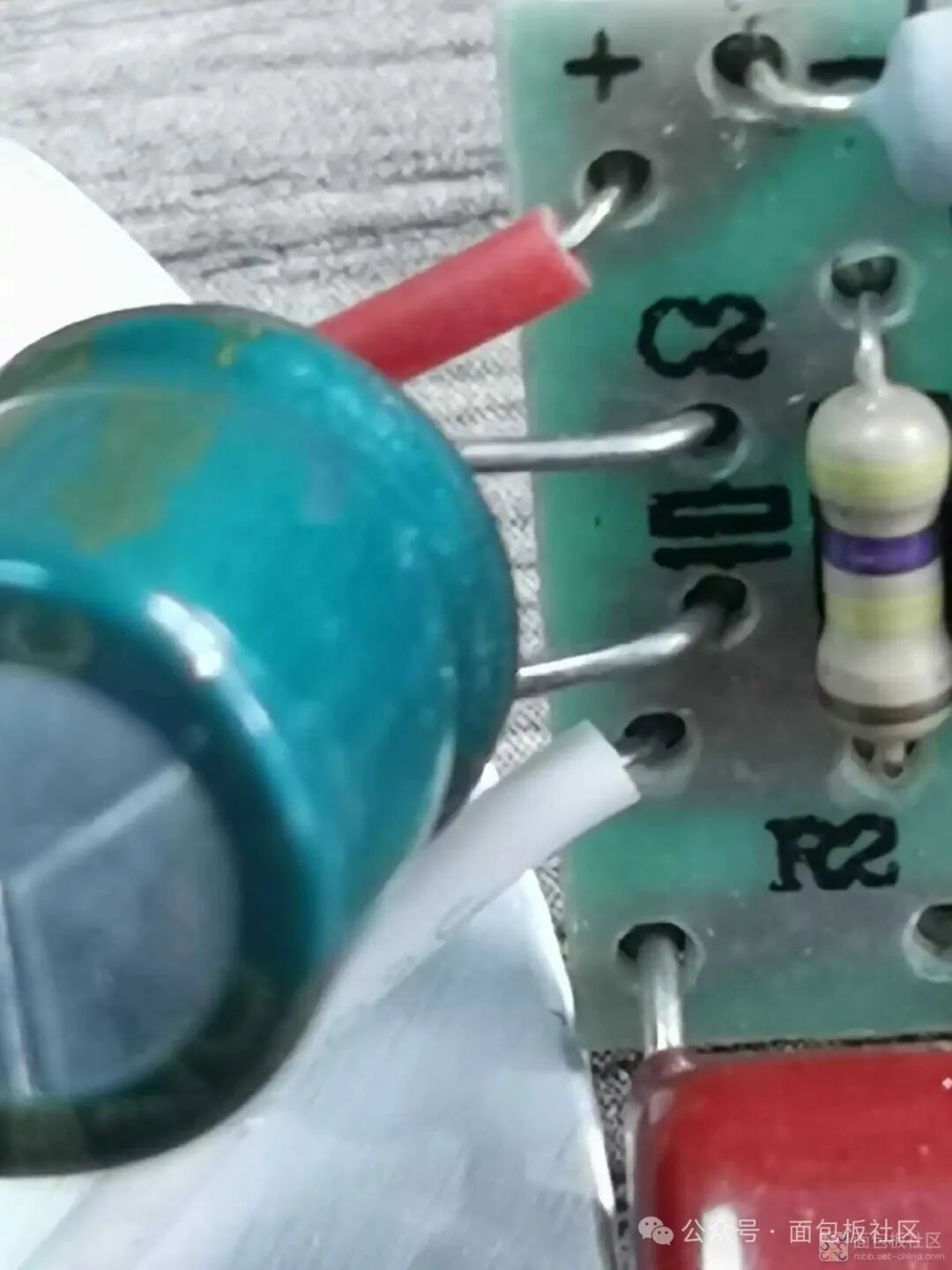

47uF 100V电解电容，主要是起到滤波作用，还有就是C2是用来防止开灯时的冲击电流对LED的损害，因为在开灯瞬间，因为CBB电容C1的存在，会有较大的充电电流，该电流流过LED灯珠时，将会对LED产生损伤，有这个47uF100V的电解电容C2的存在，开灯的充电电流完全被C2吸收起到了开灯防冲击保护。

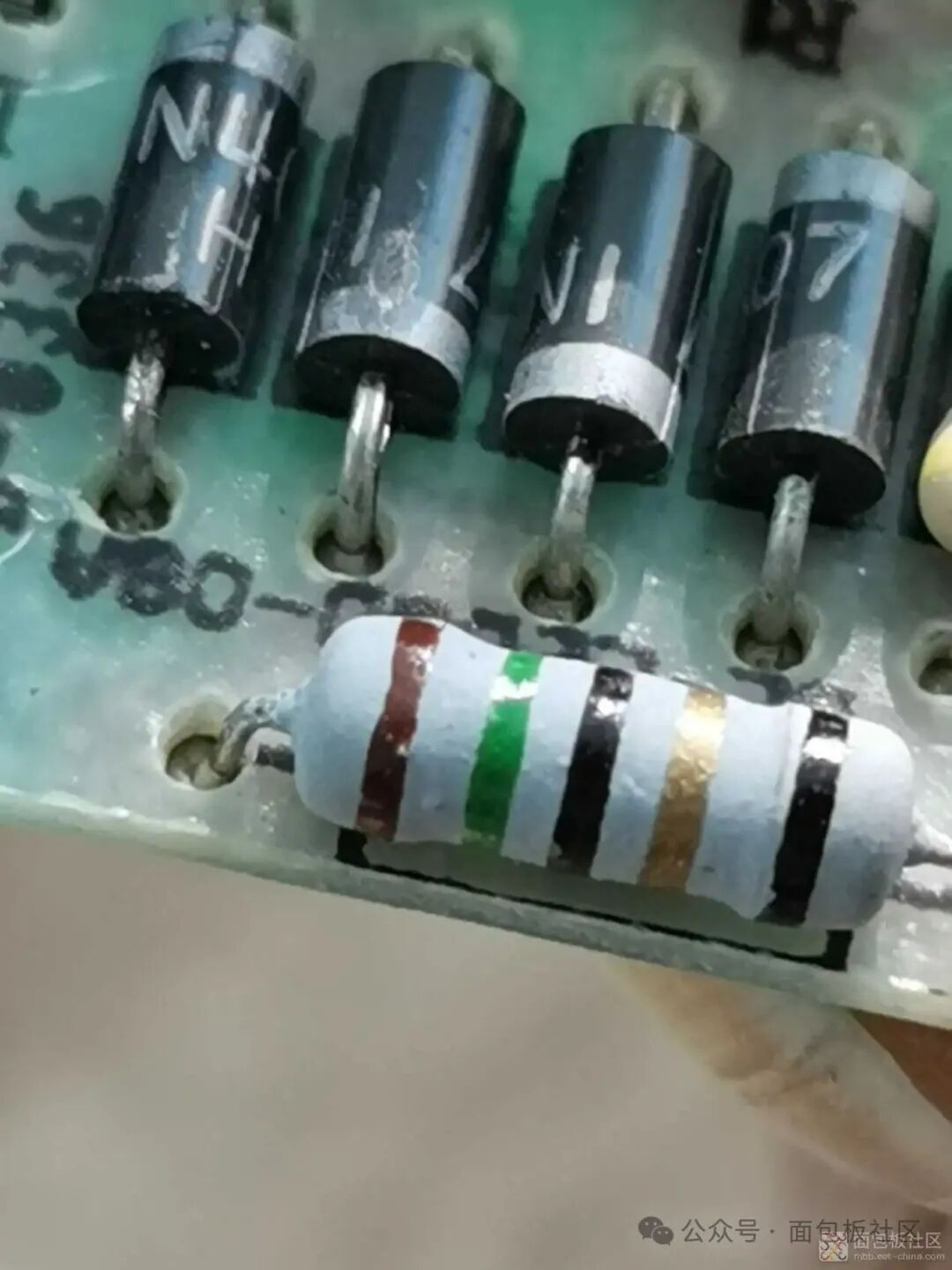

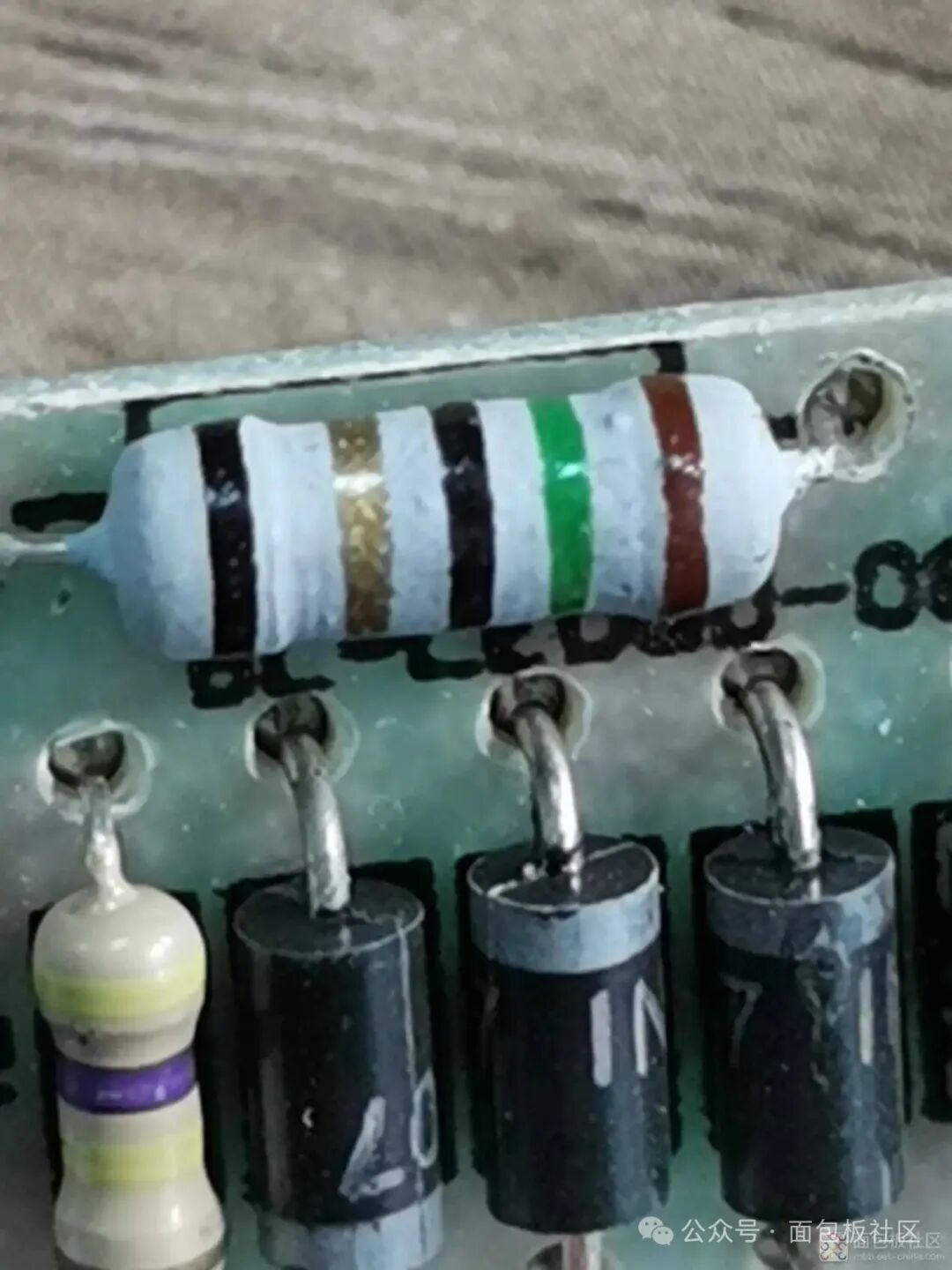

这个15欧姆功率直插电阻，电路板上标号为R3是限流电阻，主要对通过19个LED灯珠正常发光进行限流，具体设计有计算公式。
两个470K的电阻
感觉这些插装元件装配的有点问题，就是管脚折弯后插入电路板后，元件主体距离电路板太近，应该有个高度，不便于散热。

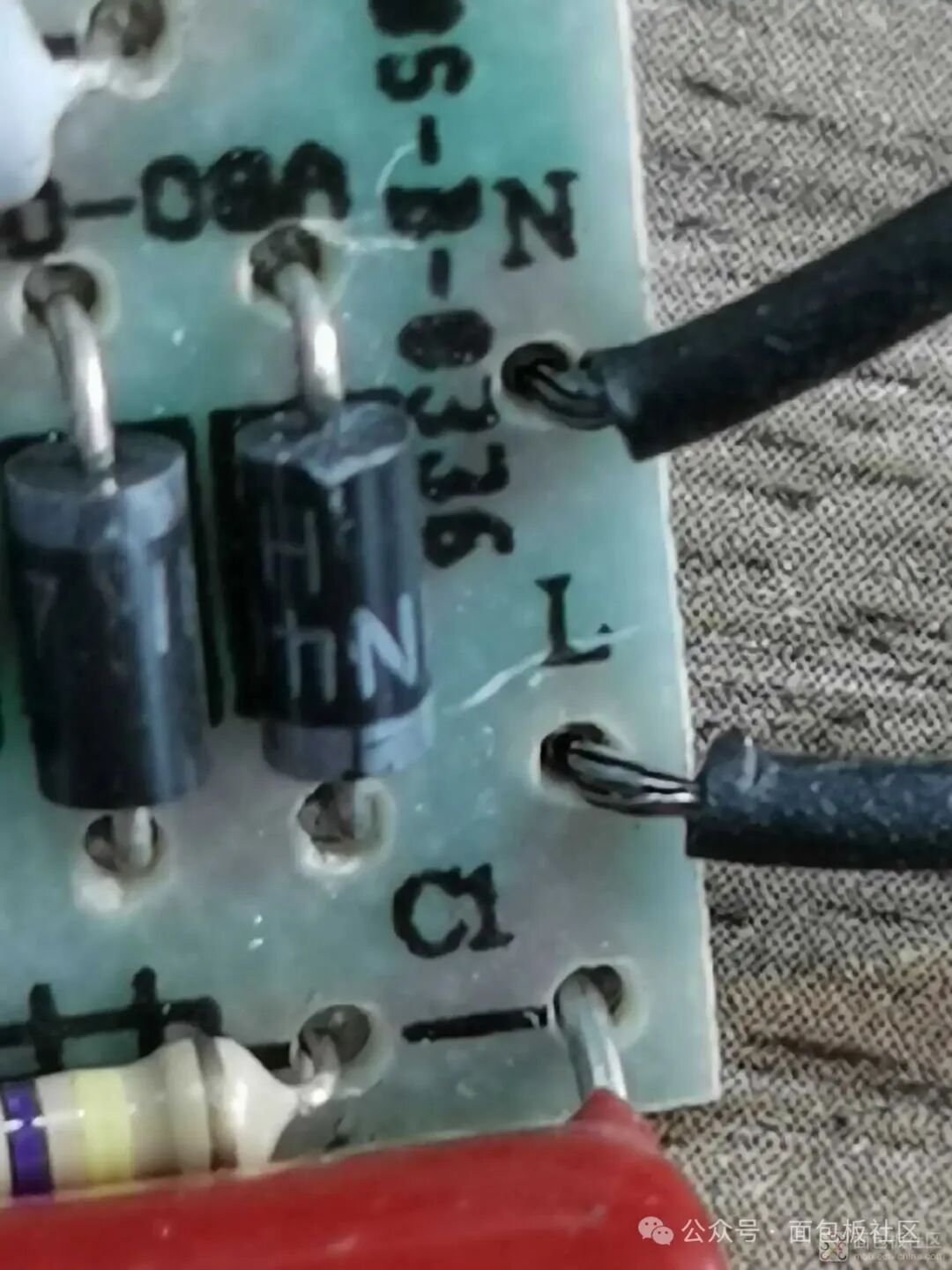

两个黑色的线是输入的交流22V线，因为是单面板背面焊接。
电路板的另外一端是红白线，红+白-LED灯珠圆环型布置，有利合理散光。

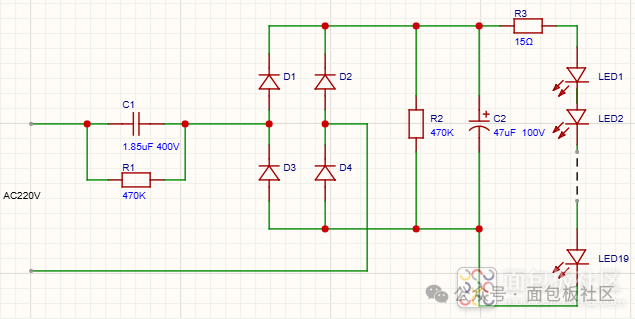

根据电路板的元件布置，简单草绘了电路图。
交流220V电源直接供电，220V交流电经C1降压电容降压后，经D1~D4这四个二极管组成的全桥整流，再通过C2滤波后经限流电阻R3给串联的19颗LED提供恒流电源，R2主要起稳压作用，常规的阻容降压电路，R2这个位置通常是个稳压二极管，稳压值应等于负载电路的工作电压。由于电容降压电源提供的是恒定电流，因此一般不怕负载短路。这里这个这个LED灯泡电路没有采用用稳压二极管，相比是稳压值算比较准，直接用电阻取代，毕竟一个稳压二极管管要比一个电阻要贵的哦。真是高手，惊掉下巴。 LED的额定电流为多少mA，设计过阻容降压电路的朋友可以算下，本次主要是拆解不做过多解读了。 总结： 通过拆解这款LED灯泡，我深入了解了其采用的阻容降压电路。令我惊讶的是，这个电路仅由极少的元器件组成，成本非常低，成品灯的价格甚至低至几元钱，这着实让我感到意外，可能是我之前对这类灯具的内部构造了解不够深入。 毕竟，阻容降压电路是一种非隔离电源，我不禁对其安全系数有所担忧。 我查阅资料后了解到，目前国内市场上的许多小功率LED灯泡、LED灯串以及低端的LED日光灯，只要价格低廉，大多都采用阻容降压电路作为驱动电源。这种电路以其经济性、可靠性和效率较高的特点而被广泛使用。 当然，采用这种电路的灯泡灯具具备一些明显的优点：1）体积小巧；2）成本低廉。 但其缺点也比较多：1）作为非隔离电源，存在安全隐患；2）不能用于大功率负载；3）不适合容性和感性负载；4）不适合动态负载条件。 日常生活中常见的电子产品，不拆开看不知道内部究竟，拆解之后往往能有新发现，以后有机会可以多进行一些拆解探索。 |
