搞懂配电箱一级、二级、三级定义，附详细接线图！
|
在施工地点需要用电的情况下，通常会设立临时变电所，并配备相应的用电设备。随后，通过各级配电箱的分支，将电力安全、高效地输送到各个具体的用电现场，以满足施工过程中的电力需求。这种用电方式被称为临时用电。
配电箱在临时用电系统中扮演着至关重要的角色，它负责将电力从变电所安全、高效地分配到各个用电现场。根据其功能和位置的不同，配电箱通常被划分为三个级别：一级配电箱、二级配电箱以及三级配电箱。下面本文讲解详细讲解配电箱一级、二级、三级定义以及配电箱的接线图。
01什么是一级配电箱、二级配电箱、三级配电箱？ （1）一级配电箱就是从变压器引入三相电源，地线，零线 一级配电箱：施工用电配电柜作建筑工地施工用电用,是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的,非常适合各类达标工程采用。一级柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量纟统.安全美观，防雨箱顶适合野外工作。

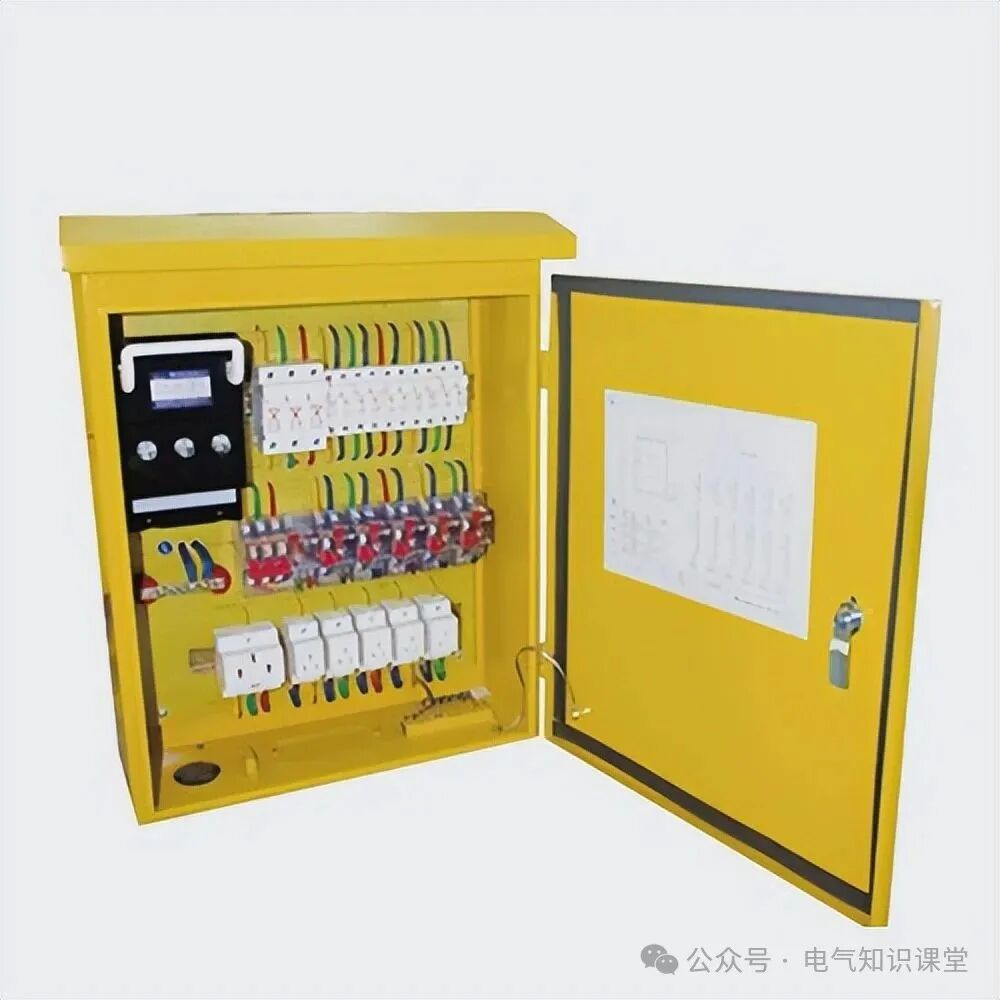

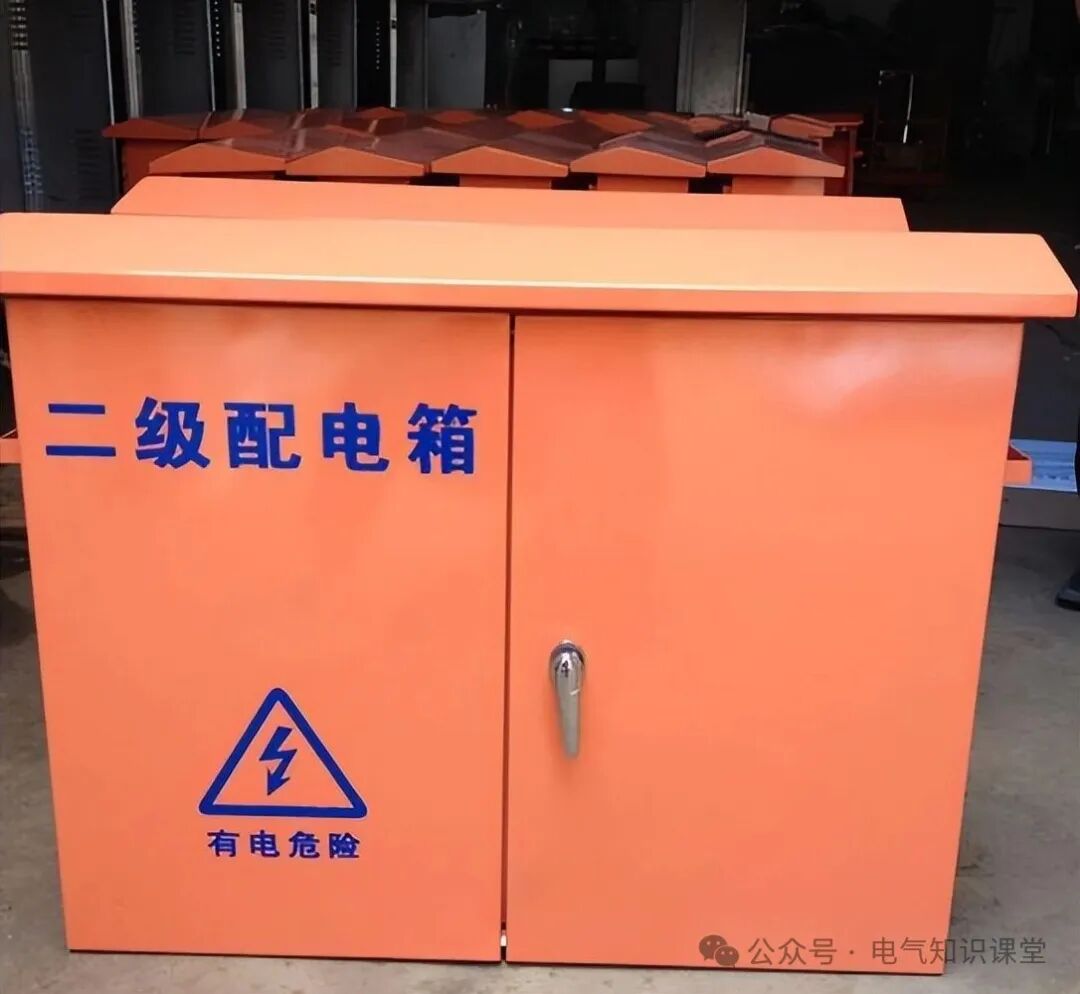

（2）二级配电箱是从一级配电箱电源线至临时用电 适用建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的。二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。 二级配电箱要离地1.5M放置 总开关60A——DZ47-63 100A 照明开关16A——DZ47-63 16A 两相漏电开关 空调1.5P—20A——DZ47-63 20A两相漏电开关 电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A的） 插座开关16A ——DZ47-63 16A 主要用电器为冰箱、电磁炉、微波炉 空调开关需要更换，总开关也需要更换。 总开关不用带漏电。分支开关带漏电保护最好。因为人体通过30mA用致命危险。漏电开关的动作电流是15—30mA 目前市内配电用线一般都是4平方的，有点已经用到6平方的。最好把2.5平方的换掉。

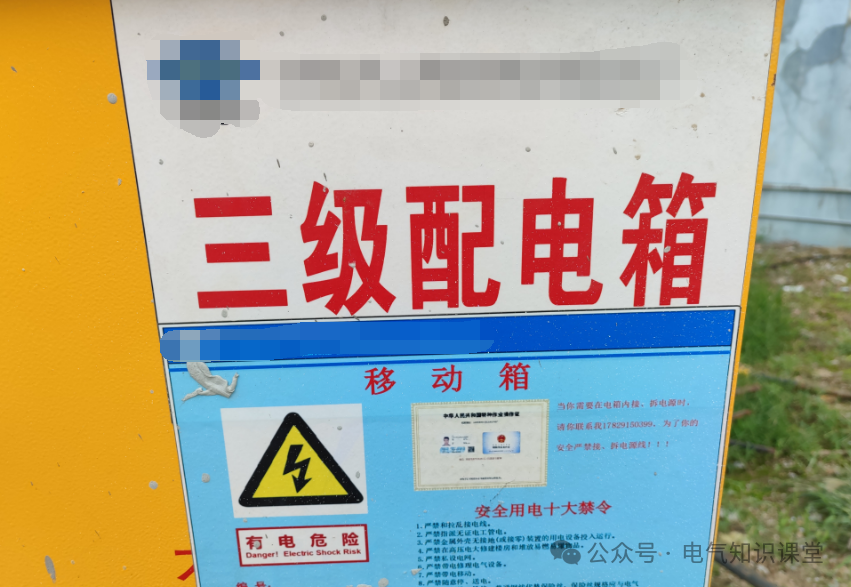

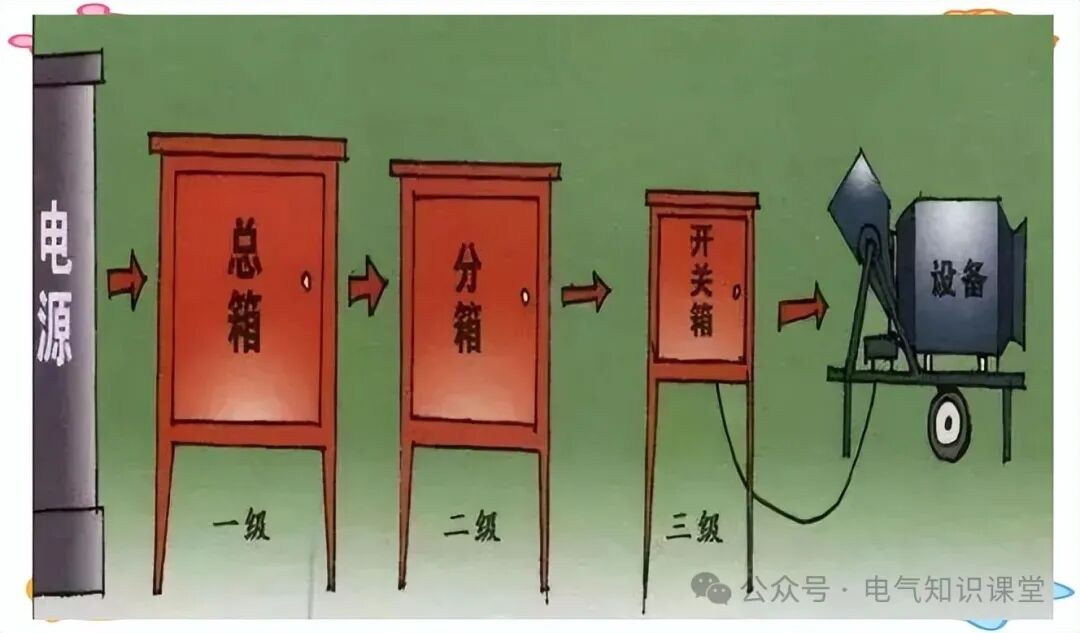

（3）三级配电箱是电器设备自身的控制柜 三级配电：即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。“两级保护”主要是指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中加装一级漏电保护器，总体上形成两级保护。“一机、一闸、一漏、一箱、一锁”的原则，即严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。

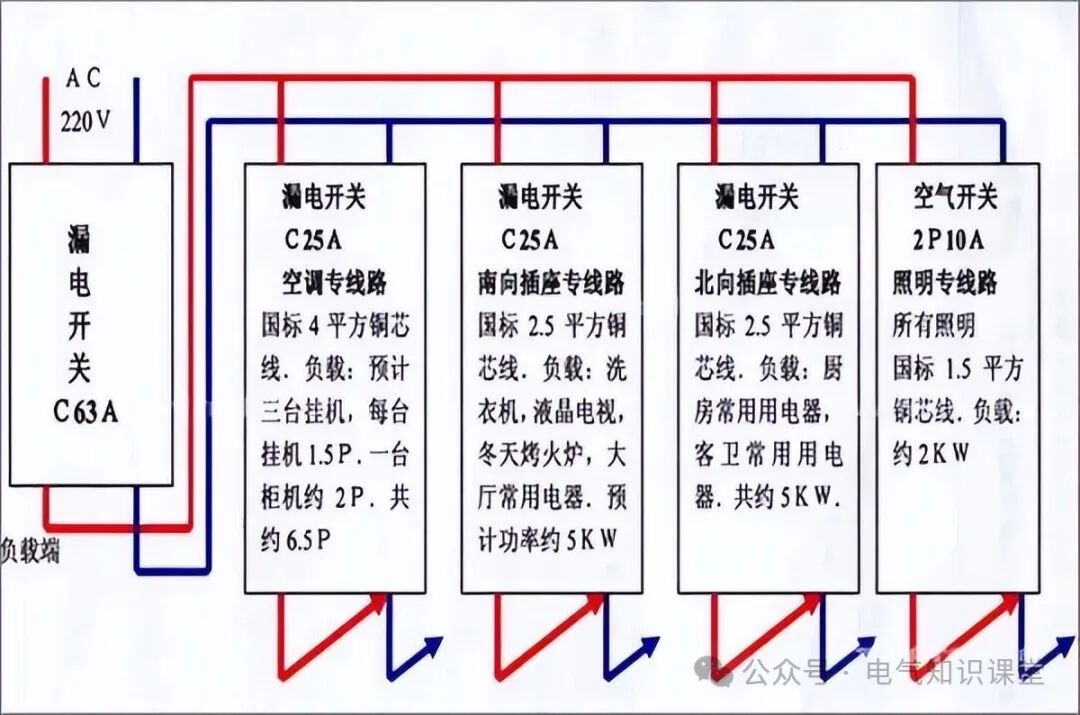

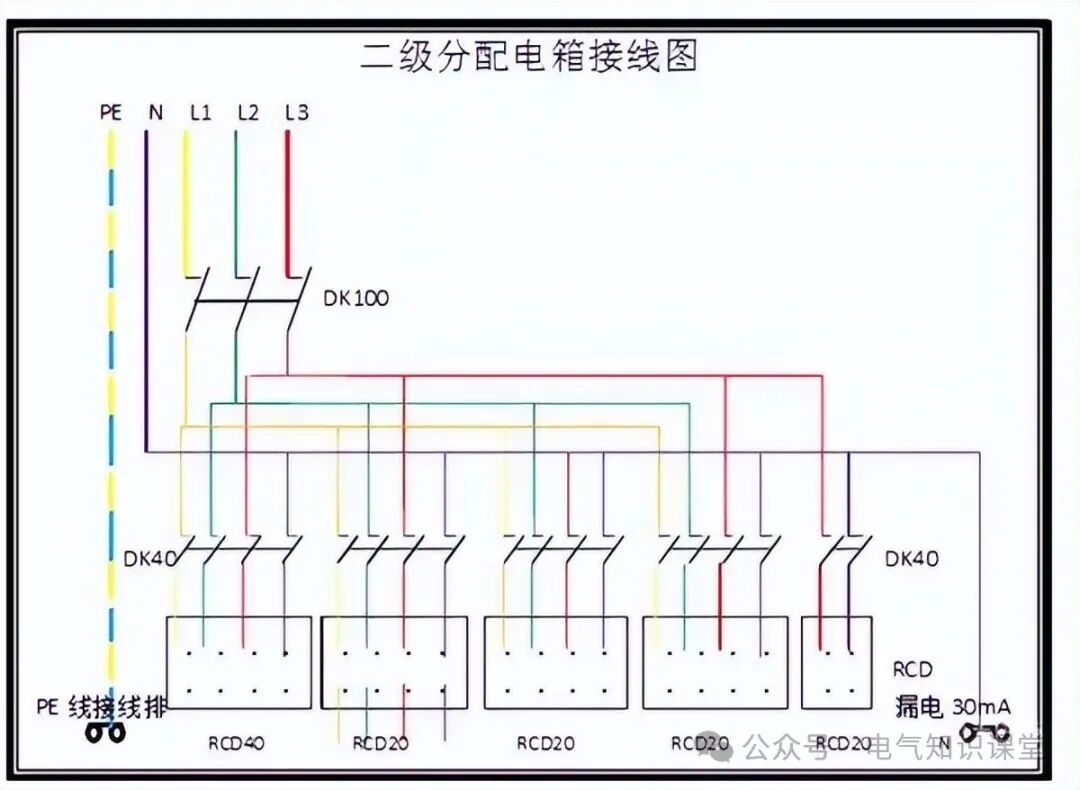

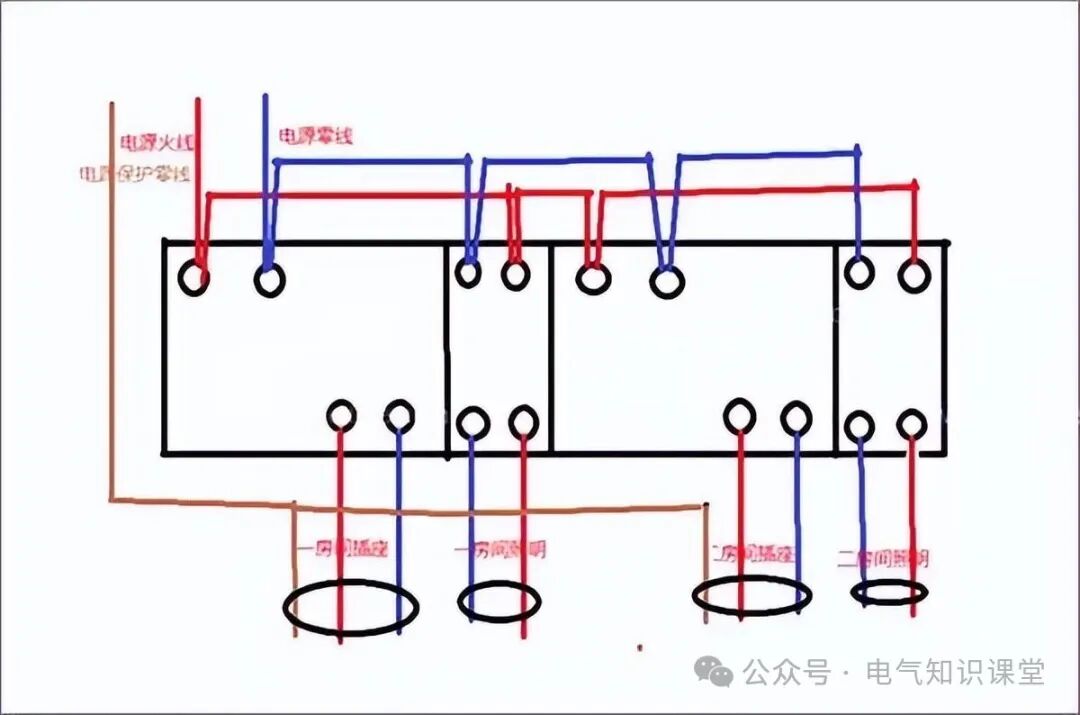

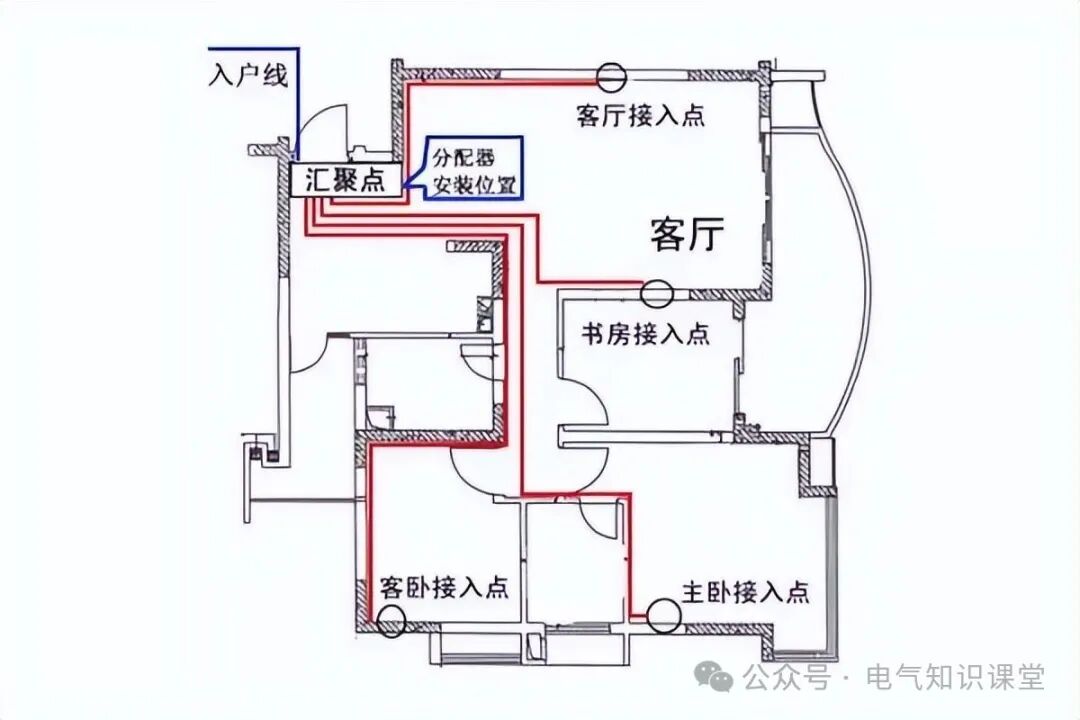

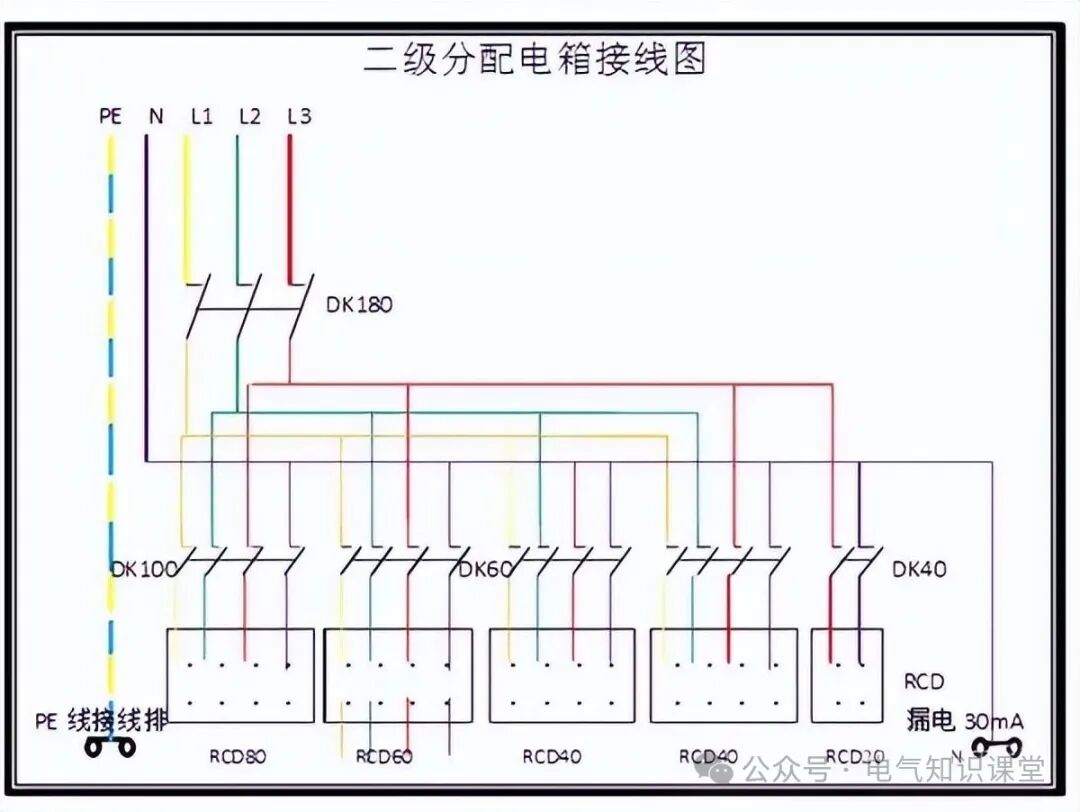

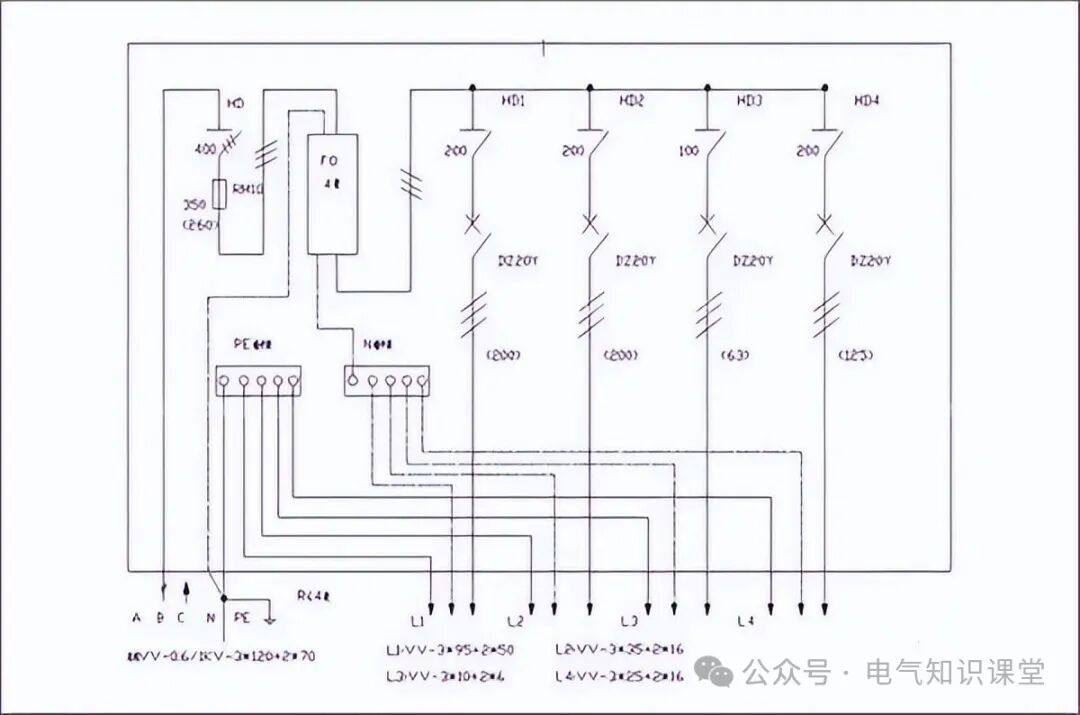

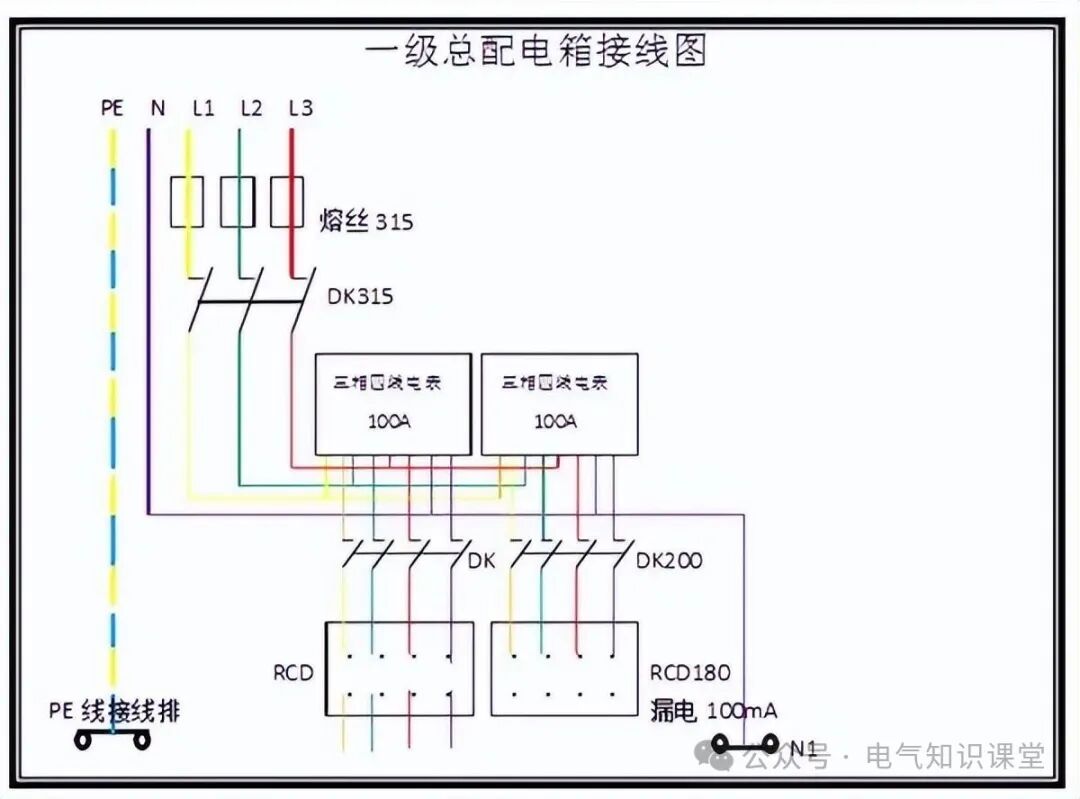

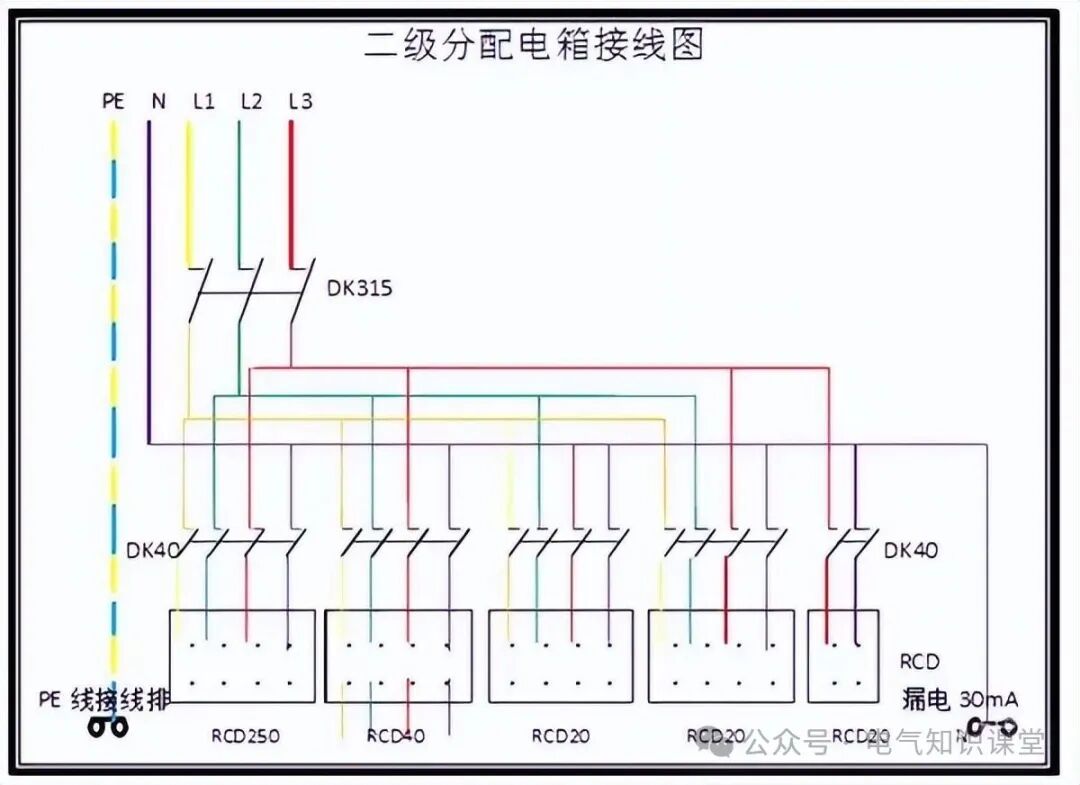

02家庭及一级。二级、三级配电箱的接线图：
|
