配电箱柜安装施工工艺
|

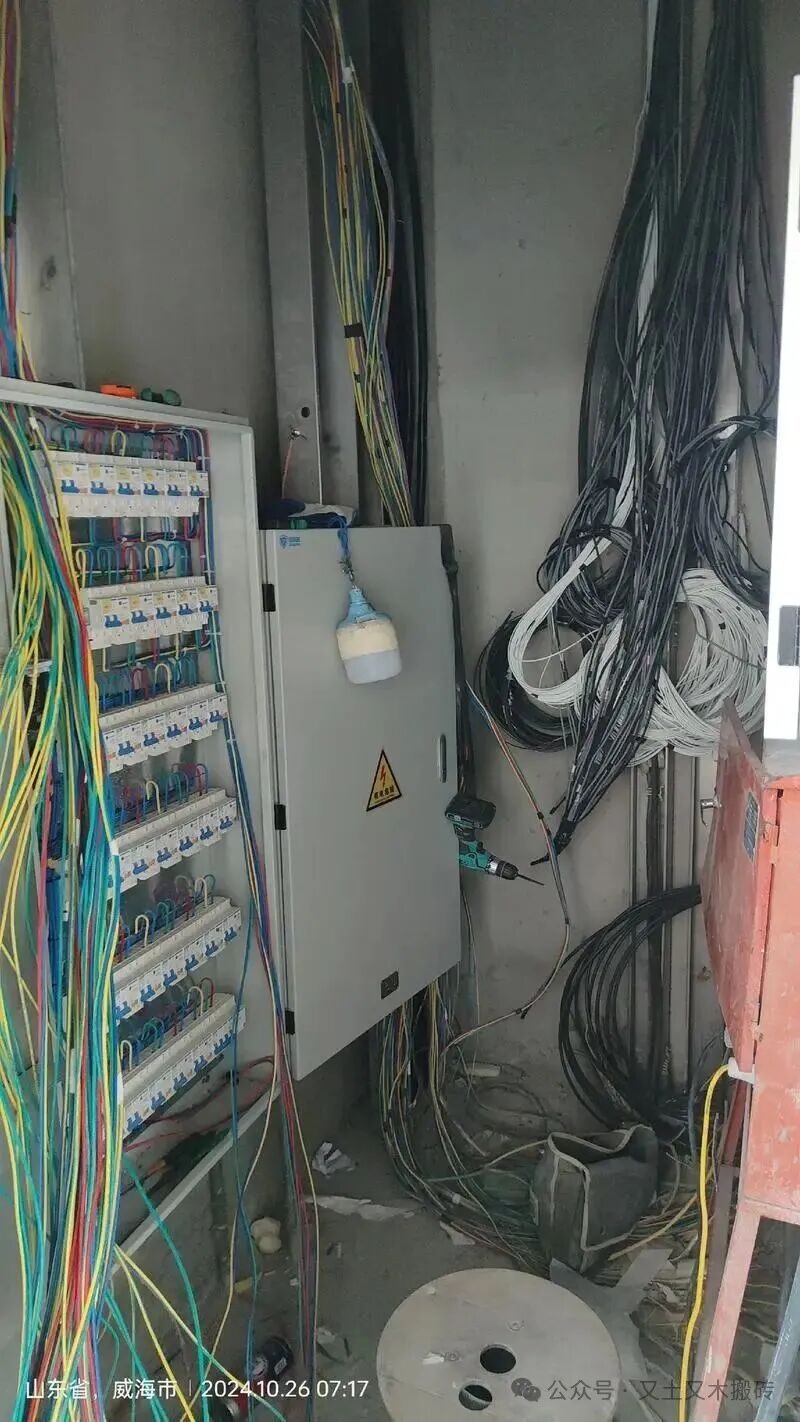

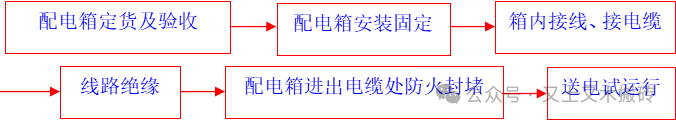

本工程配电箱（柜）可落地安装或墙上安装。墙上安装时底边高度1.5m，配电间、设备房、车库内配电箱为明装，公共场所内电箱为暗装。落地式配电箱（柜）均为基础上安装。所有消防配电箱（柜）上标示明显的“消防设备”并刷防火漆。 一、配电箱（柜）安装工艺流程

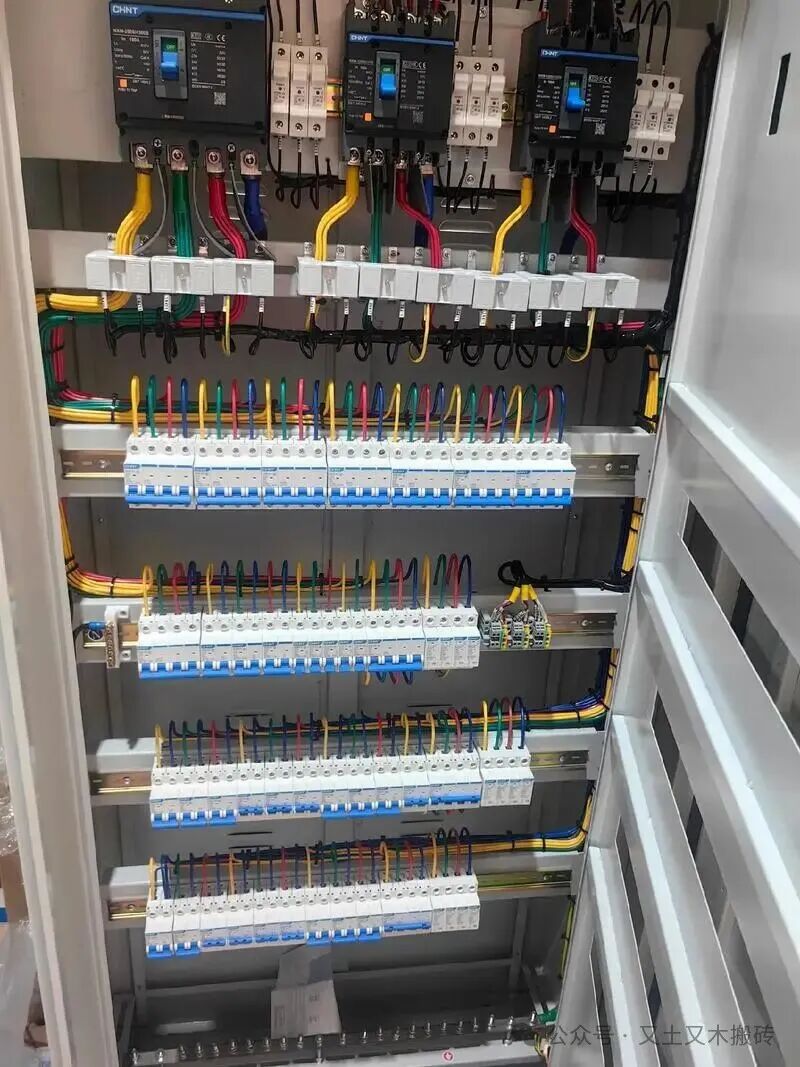

明装箱采用膨胀螺栓在混凝土墙固定。 配电箱内接线前应对每个回路绝缘进行测试，并记录数值，出线回路应按图纸的标注套上相应的塑料套管，标明回路编号；配电柜内出线回路采用永久性塑料标牌予以回路标注。 箱（柜）的接地应牢固、良好。箱体及箱盖均采用2.5mm2的多股铜芯线进行可靠的接地。配电箱（柜）内进出线排列整齐，零线和保护线分别在汇流排上连接，不得绞接，其回路名称标识齐全清晰。 配电箱、柜的箱门及金属外壳应有明显可靠的PE线接地。
箱（柜）体外观保持良好，油漆无损伤，内部元器件齐全，且规格型号应符合设计要求。安装位置应正确，固定牢靠。所有二次接线应准确，回路名称标识齐全、清晰。 配电箱安装固定后，应进行防护，可采用硬纸板、塑料纸、粘胶带等，绑扎牢固，以防混凝土溅入损坏箱面及箱内元器件。 配电箱通电试运行：配电箱安装完毕，且各回路的绝缘电阻测试合格后方允许通电试运行。用临时电进行通电试验，输入、输出回路电压应符合设计要求；开关、继电器等元器件动作应调整至正常。通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确，开关与灯具控制顺序相对应。如果发现问题，必须先断电，然后查找原因进行修复。 配电箱、柜安装调试完毕后，最后在箱内分配开关下方用标签标上每个回路所控制的具体负荷、设备名称、位置，以便用户使用检修方便。 三、配电箱（柜）接线所有合股导线应压接线端子，低压三相导线应标明相色。 控制电缆头采用塑料控制电缆头套制作。

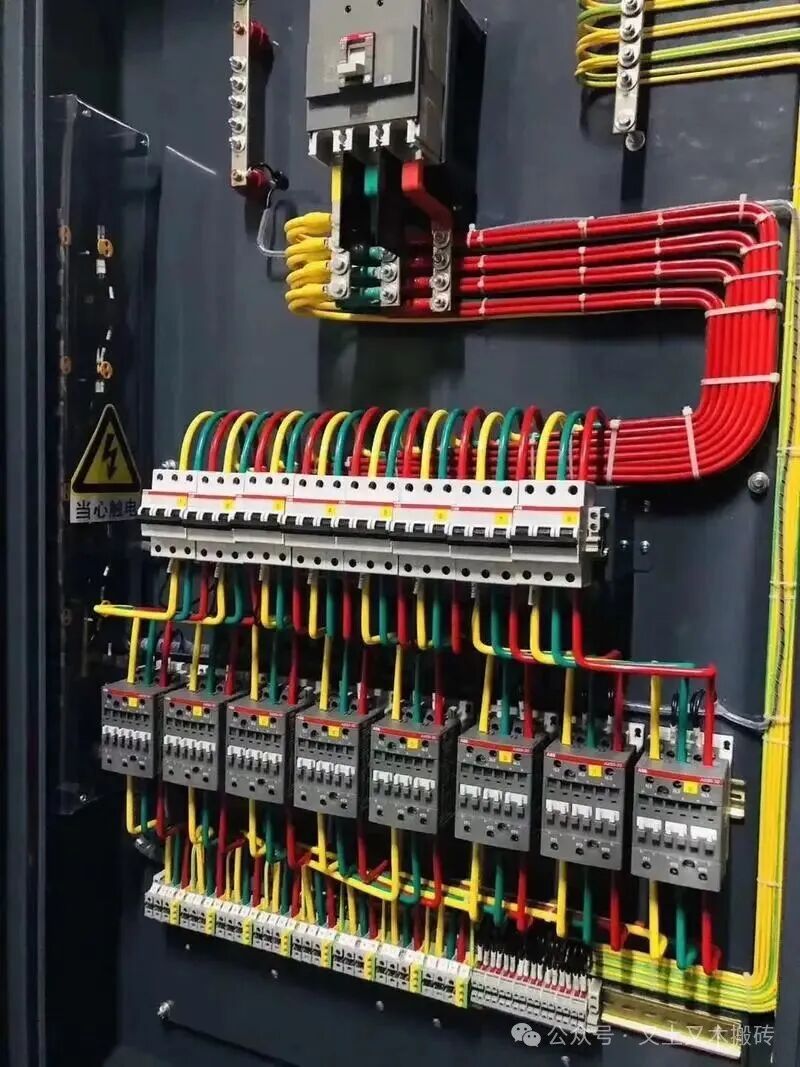

用耳机将导线按接线图校好，若有差错，立即纠正，校好的导线套异型管线号。 将导线校直后将其用尼龙绳绑扎成束，固定在端子板的两侧，然后由线束引出导线接至端子板。 接至端子板的导线按规定留余量。 绑扎的线束应美观，不得有交叉的导线。 备用的导线不得切断，并绑到线束最高处。 控制电缆芯线一律用剥线钳剥线，不得用其它的工具以免伤及芯线。导线压接要牢固，不得有松动。
基础型钢制作好后，按图纸所标位置或有关规定，配合土建工程进行预埋，埋设方法如下： 随土建施工时，在混凝土基础上根据型钢固定尺寸，先预埋好地脚螺栓，持基础混凝土强度符合要求后再安放型钢。也可在混凝土基础施工时预先留置方洞，待混凝土强度符合要求后，将基础型钢与地脚螺栓同时配合土建施工进行安装，再在方洞内浇注混凝土。 安装基础型钢时，用水平尺找正、找平。将水平尺放在基础型钢顶面上，观察气泡的位置，适当地调整型钢的水平度，待气泡在中间位置上即可。基础型钢安装的不直度及水平度，每米长不大于1mm，全长不大于5mm；基础型钢的位置偏差及不平行度，全长应小于5mm，以保证柜(屏)对整个控制室或配电室的相对位置。基础型钢顶部高出室内抹平地面10mm。 基础型钢埋设及接地线焊接好后，外露部分应刷好樟丹油，并刷两遍油漆。 |
