一文搞懂接触器与继电器的区别

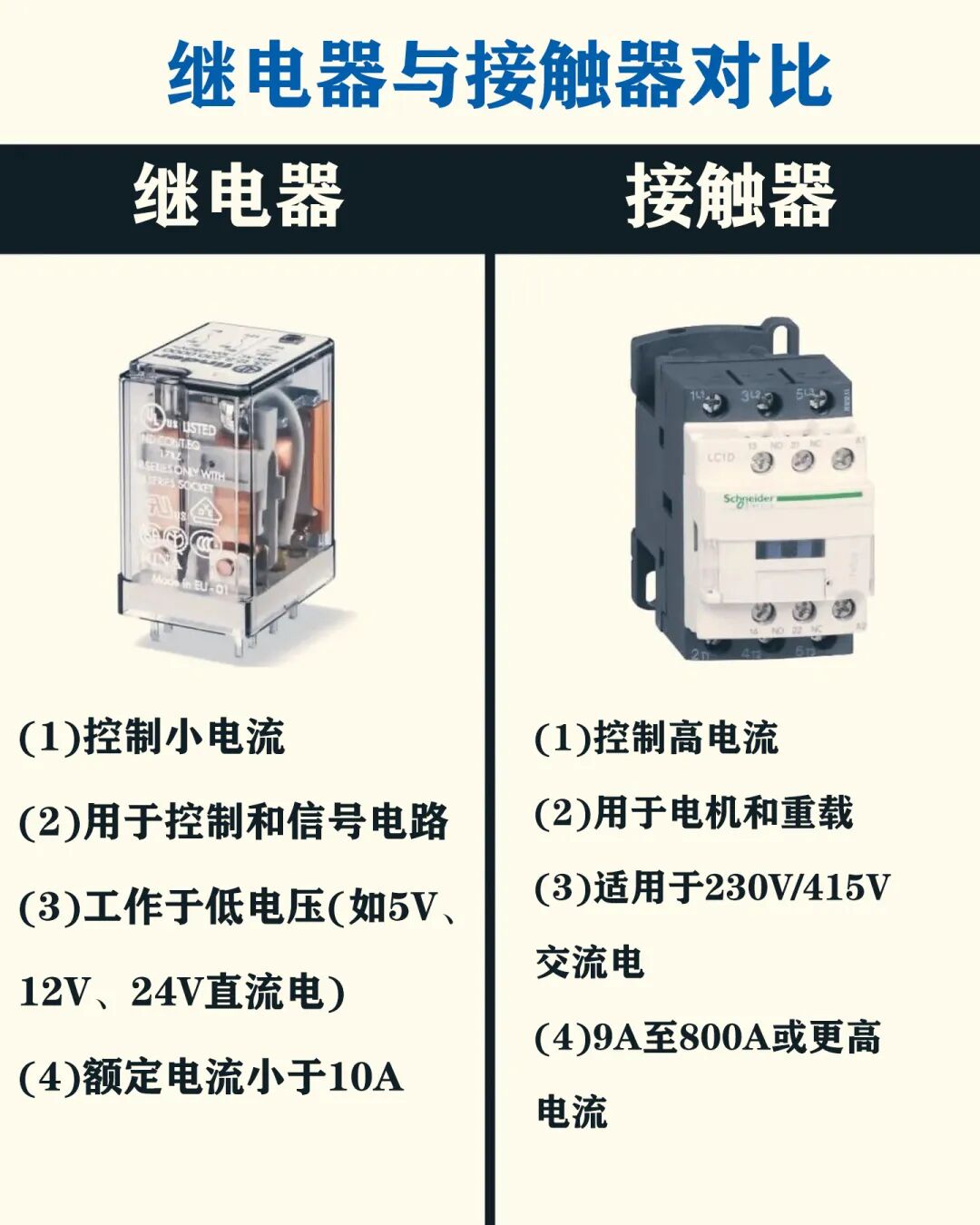

接触器和继电器是电气控制系统中的两类重要元件。尽管它们具有相似的工作原理，且都属于由电磁线圈驱动的开关器件，但在应用场景、结构设计以及电气容量等方面存在显著差异。以下对二者的区别及典型用途进行详细说明。

接触器

主要用途：用于控制大功率电路，主要负责接通和断开大电流负载，如电动机、加热器、压缩机及工业照明系统。

特点：针对大电流和高频操作进行优化，广泛应用于工业自动化及重载控制场景。

继电器

主要用途：用于低功率控制电路，实现小负载切换、逻辑控制以及信号隔离。

特点：适用于控制信号或小电流设备，如定时器、报警装置及小型执行器。

接触器：设计用于高电流负载，额定电流范围通常为几十安培至数千安培。其触点结构坚固，能够承受较大的冲击电流，并支持长期连续运行。

继电器：通常用于低电流负载，工作范围从毫安级到数安培。触点容量较小，不适用于大功率负载。

接触器

触点结构：通常包括主触点（用于承载主回路电流）和辅助触点（用于控制、反馈或联锁回路）。

灭弧装置：配备灭弧系统（如灭弧罩或灭弧栅），用于抑制开断大电流时产生的电弧

结构特点：体积较大、机械强度高，适用于工业环境

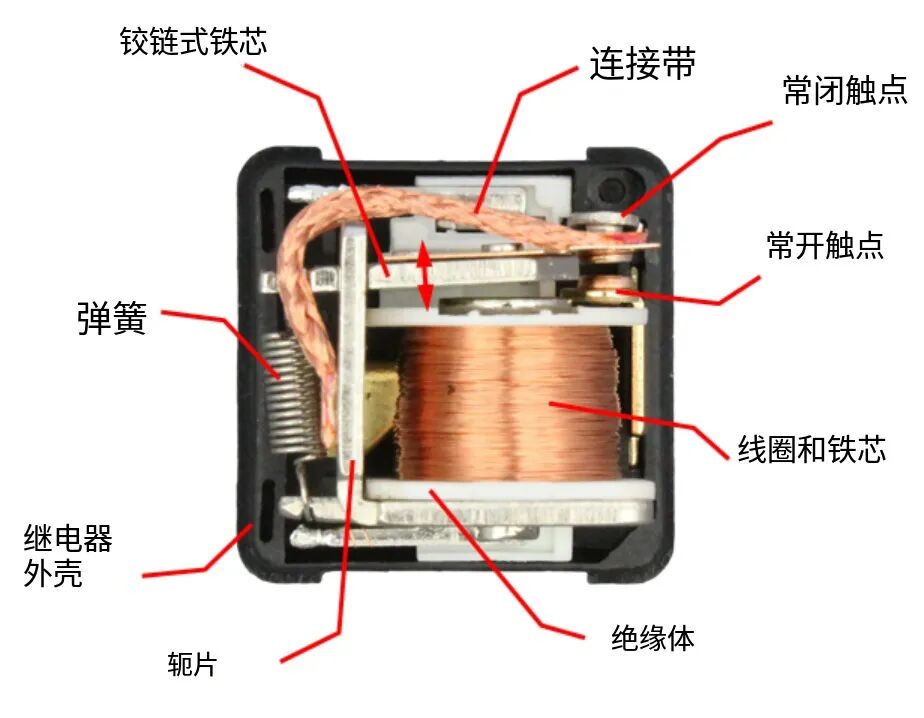

继电器

触点结构：一般为一组或多组小型触点（如单刀单掷、双刀双掷）

灭弧能力：通常不配备专用灭弧装置（部分工业继电器可能具备简单灭弧结构）

结构特点：体积小、重量轻，常用于PCB安装或模块化安装

接触器：

控制线圈通常采用工业电压等级，如110VAC、220VAC、380VAC，也有24VDC等低压型号。

设计用于高频率操作，可承受大量通断循环而保持较高可靠性。

继电器：

多采用低控制电压，如5VDC、12VDC或24VDC，适用于电子控制系统。

不适合长期高频率通断，否则会加速触点磨损。

接触器

工业控制系统：用于控制电动机、输送设备及工业加热系统

大功率照明：如商业建筑或体育场照明系统

电源控制与隔离：用于高压或大功率设备的安全切换

继电器

信号控制：用于逻辑控制和信号切换
