【基础知识】零序保护基本原理

零序保护作为配电网最重要的单相接地故障保护方式,其整定计算的准确性直接关系到电网的安全可靠运行。

1 什么是零序电流

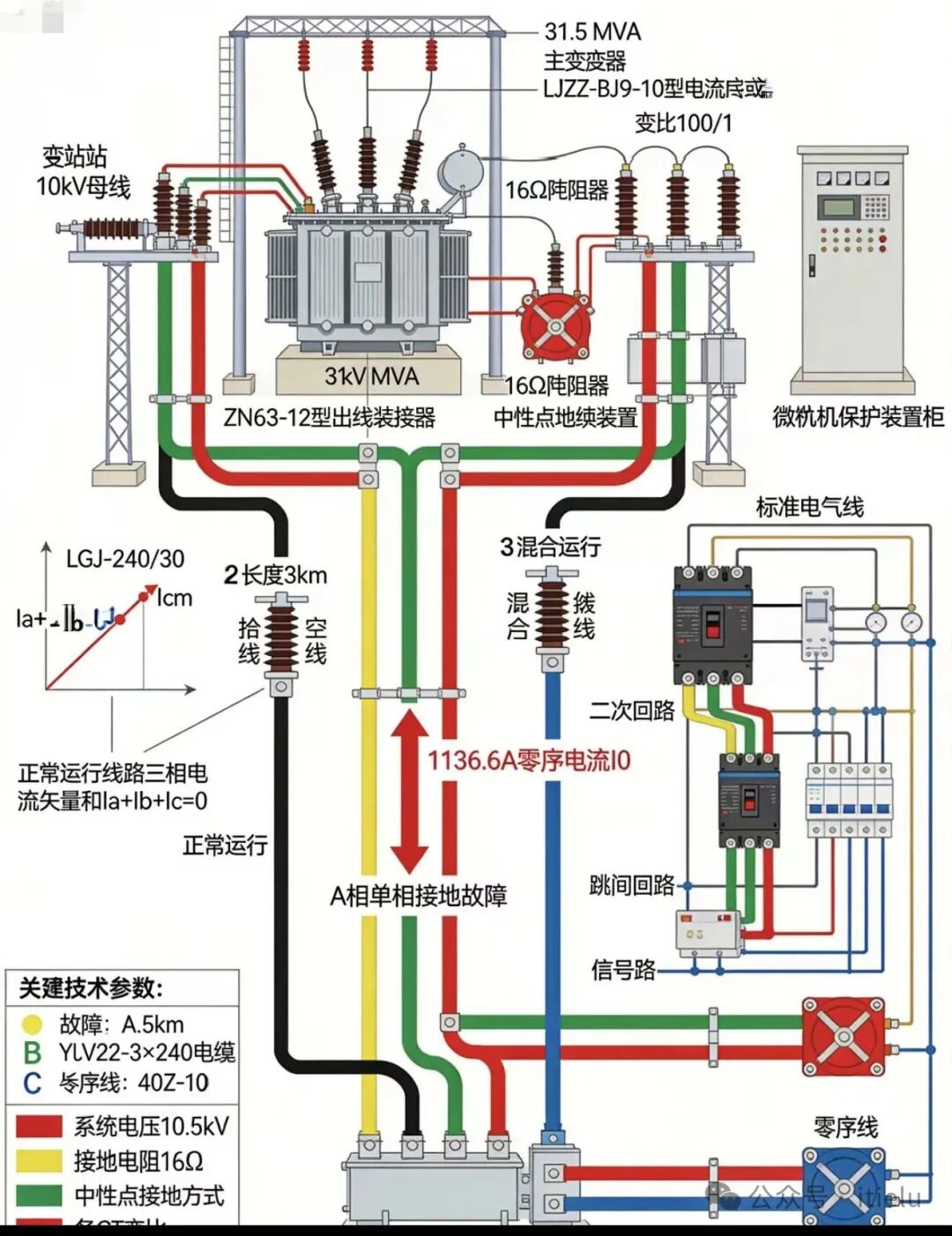

在三相交流系统中,正常运行时三相电流对称,其矢量和为零(Ia+Ib+Ic=0)。当发生单相接地故障时,系统失去对称性,产生零序电流I0=Ia+Ib+Ic≠0。零序电流的大小与接地方式、系统电容电流、接地电阻等因素密切相关。

2 零序保护的工作原理

零序保护通过零序电流互感器检测三相电流的矢量和,当检测到的零序电流超过整定值时,保护装置动作于信号或跳闸。零序电流互感器通常安装在电缆终端处,三相电缆同时穿过其铁芯,使正常运行时二次侧感应电动势为零,故障时则输出与零序电流成正比的电压信号
