【提速道岔】五线制交流转辙机电路分析

道岔控制电路由X1至X5共5根电缆沟通室内外联系线路，其中：X1线为定/反位动作、表示共用线；X2线为反位向定位动作及定位表示线；X3线为定位向反位动作及反位表示线；X4线为定位向反位动作及定位表示线；X5线为反位向定位动作及反位表示线。由此可知，五线制交流转辙机道岔动作时，控制电路需使用3条线路，任一点位置的表示电路也占用3条。

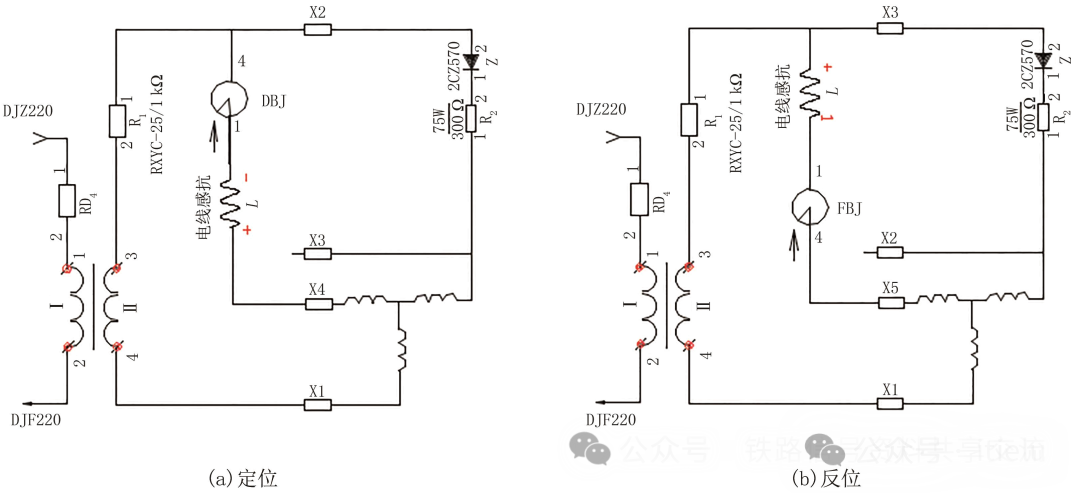

为便于电路分析，简化道岔定位、反位表示电路，从控制电路中分离，略去相关继电器和转辙机接点，只保留相关电气元件，定位继电器DBJ和反位继电器FBJ励磁等效电路见图1。图1中，控制电缆 X1、X2、X3、X4、X5的芯线阻抗用电阻符号R表示；L为电缆滋生感抗；DBJ和FBJ的工作电源为交流50Hz/220V电压，均采用JPXC-1000型偏极继电器。以DBJ为例，如图1(a)所示，说明其表示电路的工作原理，FBJ与之类似。

图1 表示继电器励磁等效电路
