上拉电阻与下拉电阻

一、基础定义

1. 上拉电阻

将元器件引脚通过电阻连接至供电电源VCC，利用电阻钳位作用，让引脚无外部信号输入时，固定维持高电平状态，该电阻即为上拉电阻。

2. 下拉电阻

将元器件引脚通过电阻连接至公共地GND，利用电阻钳位作用，让引脚无外部信号输入时，固定维持低电平状态，该电阻即为下拉电阻。

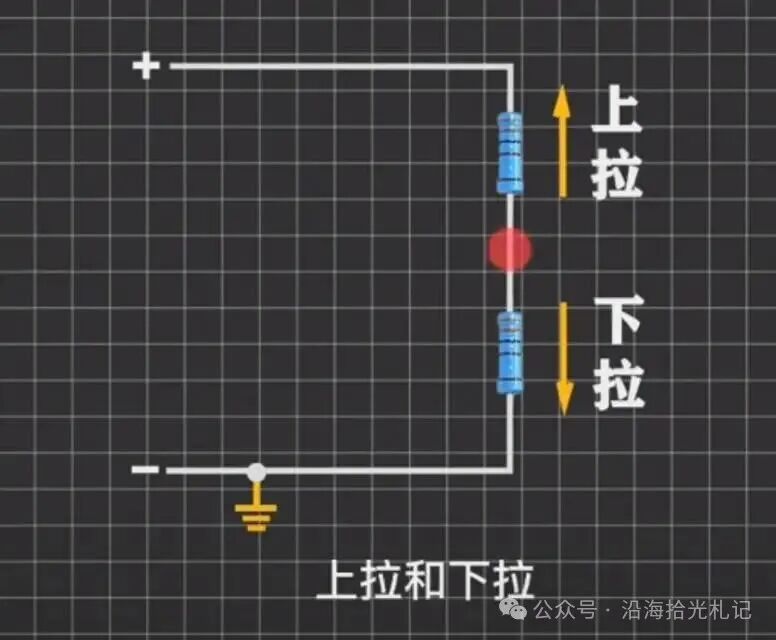

二、接线方式

上拉电阻

引脚端 —— 电阻 —— VCC电源正极

下拉电阻

引脚端 —— 电阻 —— GND地线

三、核心功能

1. 消除引脚悬空状态，避免电平杂乱漂移、电路误触发

2. 稳定电路逻辑电平，保障信号识别准确

3. 限制回路电流，保护芯片、三极管、单片机等元器件不被烧坏

4. 提升电路抗干扰能力，过滤环境杂波信号

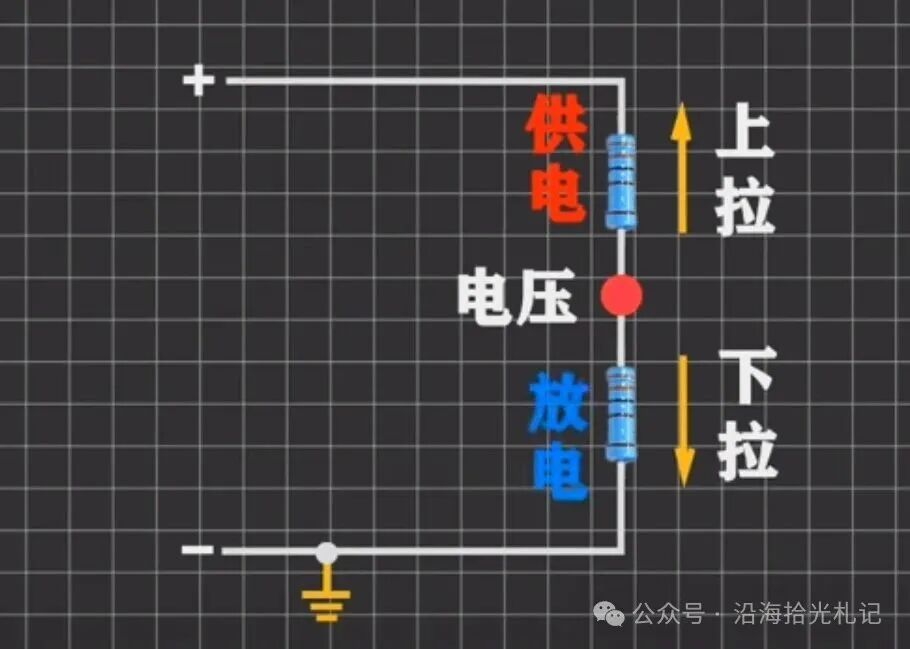

四、电平逻辑特性

- 上拉电路：悬空默认高电平；外接接地导通后转为低电平

- 下拉电路：悬空默认低电平；外接接电源导通后转为高电平
