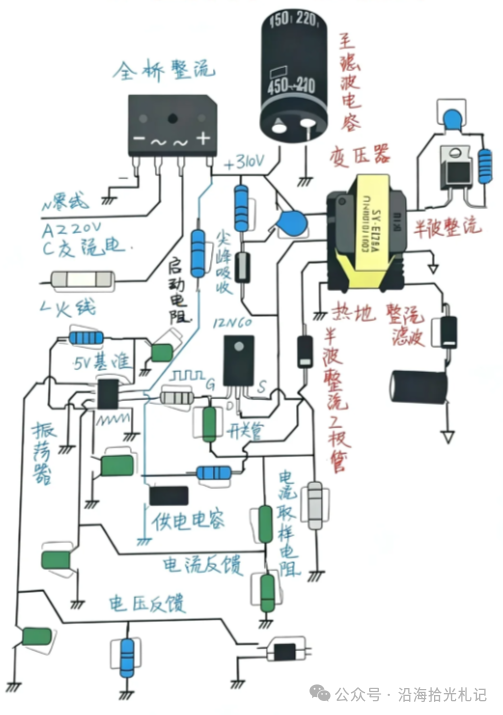

开关电源核心元件

保险丝、整流桥、滤波大电容、高频变压器、功率开关管、光耦、稳压基准源、取样电阻、启动电阻、PWM 控制芯片、输出整流二极管、输出滤波电容等。

1.市电输入整流滤波

220V 工频交流电先经保险丝限流保护，送入整流桥全波整流，再由高压电解电容平滑滤波，得到约 310V 高压直流电。

2.高频逆变变压

310V 高压直流供给高频变压器原边绕组，配合开关管与 PWM 振荡电路，高速频繁通断开关管，把直流电转换成高频脉动交流电；依靠电磁感应，将能量从变压器原边耦合传输到副边，完成高压转低压。
