急停回路串接错误，多设备连锁失灵维修实录

做电气维修久了，发现一个扎心规律：

最难修的不是复杂变频、不是PLC程序bug，而是人为接错的简单回路！

尤其是急停安全回路。

所有师傅都觉得：急停不就是一串常闭串起来吗？

恰恰就是这种“太简单、凭经验”的心态，造就了大量隐形重大安全隐患。

今天分享一则真实现场维修实录：急停串接错误，导致全站多设备连锁彻底失灵，问题隐蔽、后果致命，所有电工务必引以为戒。

一、故障现场现象（真实故障还原）

现场设备状态：

整机可以正常上电、PLC无报警、单设备可以独立运行。

但出现重大安全失效问题：

1、任意一个站台急停按下，本设备停机，但全线连锁不停

2、塔架保护、迂回轮保护、机房急停，互不连锁、互不联动

3、局部急停动作后，系统依旧允许其他部位设备运转

4、本该全线锁机的安全回路，变成了“分段局部停机”

表面看：设备能跑、不报故障。

实质上：整条设备安全保护彻底失效，属于重大违章带病运行！

二、排查过程：最终锁定低级致命错误

从头梳理安全回路端子、跨柜串联节点，最终查到病根：

维修人员之前改线时，急停回路串接顺序颠倒、分段并联乱串！

很多人不懂：

急停安全回路不是随便串联，必须“全线逐级串联、首尾贯通”，严禁分段分支、严禁中途引出支路！

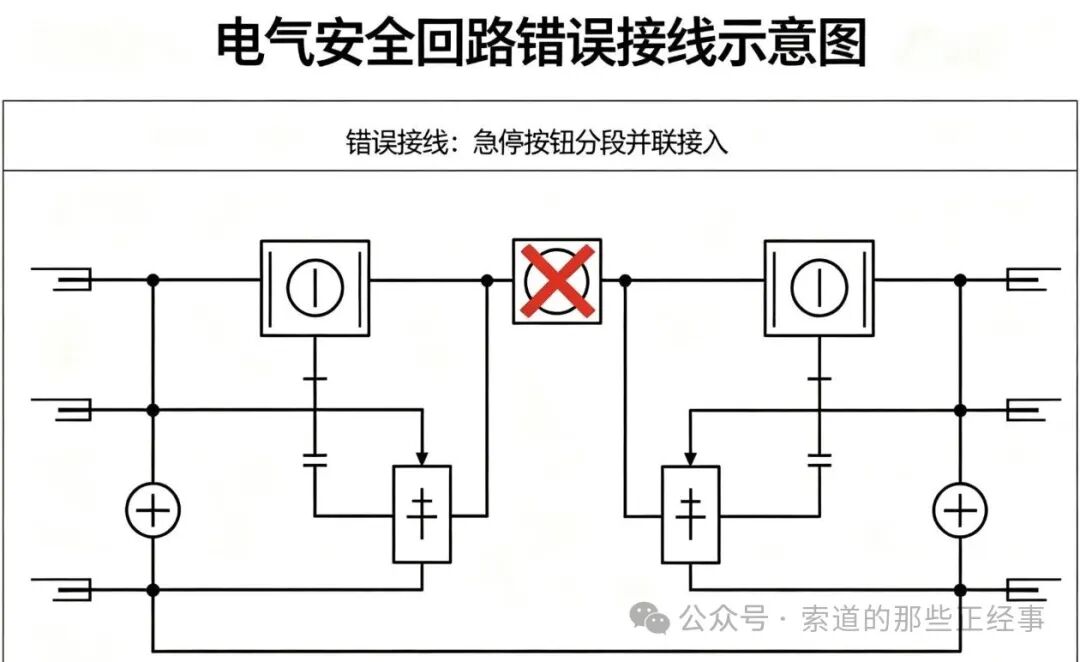

本次现场错误典型：

1、把站台急停、机房急停、塔架保护分成两段分别串接

2、两段回路并行接入安全回路，而非统一首尾串联

3、局部保护断开后，另一段回路依旧保持导通

直接后果：

哪一段坏、哪一段停，其余部位不受影响，全线连锁彻底报废！

这就是典型的：急停串接逻辑错误，安全回路分支短路。

三、通俗讲透：为什么不能乱串？

所有特种设备安全回路，核心逻辑只有一句话：

所有保护、所有急停、所有安全开关，必须一根线串到底！
