液位继电器一用一备乱启停？照着这两张图，一次把原理和故障全修明白！

做供水系统维修的电工，谁没被液位控制故障折腾过？

常用泵坏了备用泵不启动，水位到了水泵还不停，甚至两台泵同时转烧电机，半夜被喊去抢修水箱溢水、干烧！很多人只会换探头、调继电器，钱花了不少，故障还是反复犯。

其实一用一备液位控制故障，90%的问题都藏在探头接线、互锁回路、时间继电器延时切换里！今天就结合这张图，把原理、故障和排查要点给你讲透，照着做就能精准修复！

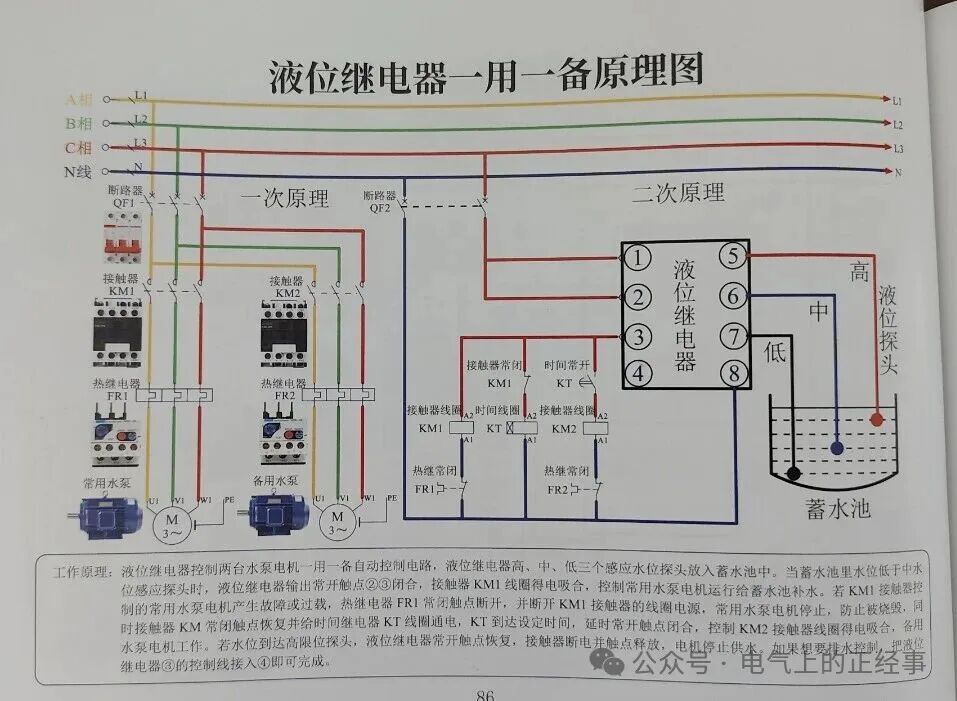

一、先看懂图：液位继电器一用一备的核心控制逻辑

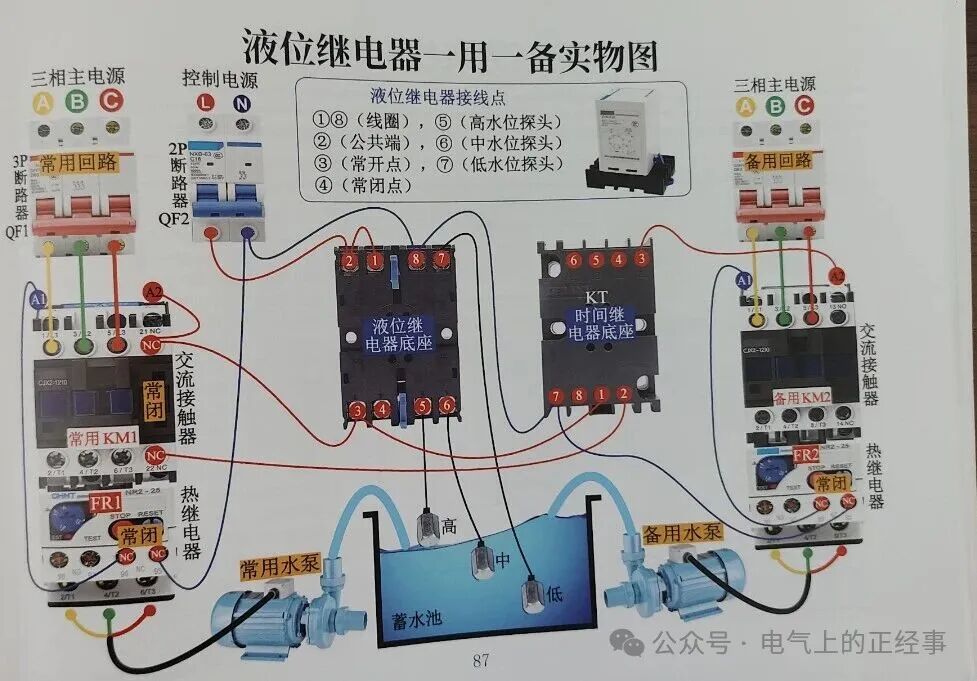

这组图里，整个系统实现“低水位启泵补水、高水位停泵，常用泵故障自动切换备用泵”的全自动控制，每一步都对应图纸里的接线：

1. 主回路动力部分：两台水泵的供电骨架

- 三相电源经QF1断路器，分别接入常用泵接触器KM1、备用泵接触器KM2主触点，再经过热继电器FR1/FR2接入水泵电机；

- 两台水泵独立供电，KM1吸合时常用泵运行，KM2吸合时备用泵运行，互锁回路确保两台泵不会同时得电。

2. 二次控制回路：液位+互锁+延时切换的三重控制

核心由液位继电器、时间继电器KT、接触器KM1/KM2、热继电器组成，实现自动补水与故障切换：

- 正常补水逻辑：1. 当水位低于中水位探头，液位继电器②③触点闭合，KM1线圈得电并自锁，常用泵启动补水；

2. 水位上升至中水位时，液位继电器②③触点断开，但KM1通过自身常开触点保持自锁，水泵继续运行；

3. 水位上升至高水位探头，液位继电器触点复位，KM1线圈失电，水泵停止补水，完成一次“低启高停”循环。

- 故障切换逻辑：1. 若常用泵过载故障，FR1常闭触点断开，KM1线圈失电，KM1常闭触点复位；

2. 时间继电器KT线圈得电，开始延时计时；

3. 延时结束后，KT常开触点闭合，KM2线圈得电，备用泵自动启动，接替常用泵工作，避免水箱断水。

二、高频故障对照查：照着图纸找病根，一查一个准

结合这张图，液位控制故障大多集中在4个环节，对照排查效率翻倍：

1. 水泵无法自动启动，水箱缺水干烧
