电接点压力表控水乱启停？照着这两张图，一次把原理和故障全吃透！
|
做供水系统维修的电工，谁没被电接点压力表故障搞崩溃过？ 水泵要么一直转不停，要么压力到了也不停机，甚至频繁启停烧电机，水箱要么干烧要么溢水，半夜被电话喊去抢修，越修越乱！很多人只会换压力表、调指针，钱花了不少，故障还是反复犯。 其实电接点压力表控水故障，90%的问题都藏在触点接线、继电器互锁、控制回路时序里！今天就结合这两张图，把原理、故障和排查要点给你讲透，照着做就能精准修复！

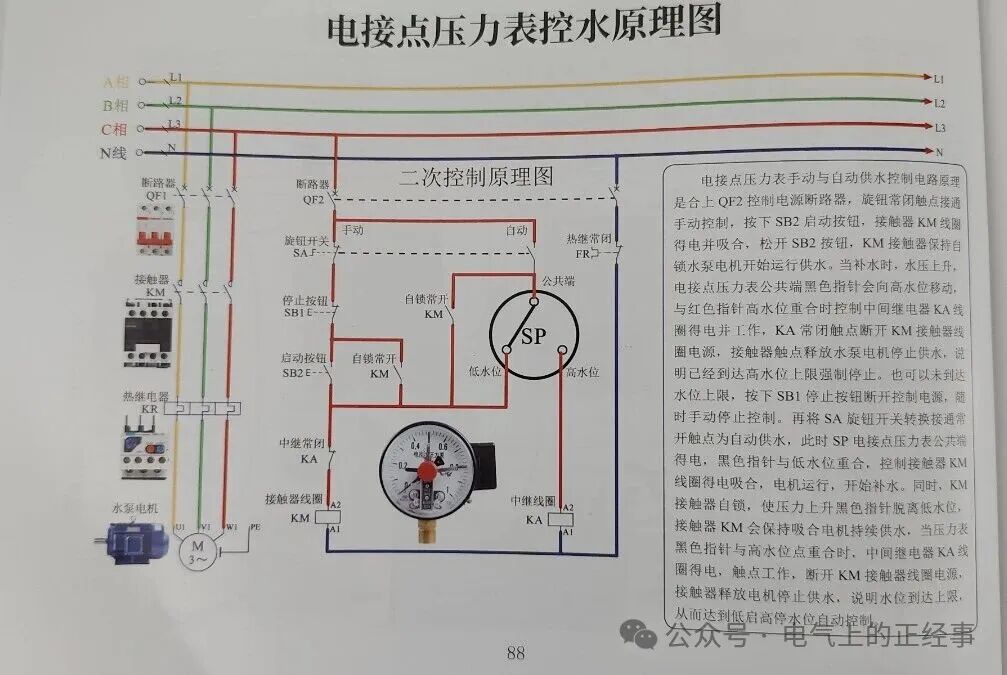

一、先看懂图：电接点压力表控水的核心控制逻辑 这组图里，整个系统分主回路动力供水和二次回路压力控制两部分，实现“低启高停”的自动供水，每一步都对应图纸里的接线： 1. 主回路动力回路：水泵运行的“骨架” - 三相电源经断路器QF1、接触器KM主触点、热继电器FR接入水泵电机，KM吸合水泵运行，KM断开水泵停止； - 热继电器FR作为过载保护，水泵电流过大时触点断开，切断控制回路，防止电机烧毁。 2. 二次控制回路：压力控制的“大脑” 核心由电接点压力表SP、中间继电器KA、接触器KM、旋钮开关SA组成，分手动/自动两种模式： - 手动模式：旋钮SA拨到“手动”档，按下启动按钮SB2，KM线圈得电并自锁，水泵持续运行；按下停止按钮SB1，KM失电水泵停机，适用于检修或临时供水； - 自动模式：旋钮SA拨到“自动”档，电接点压力表SP的三个触点（公共端、低水位、高水位）参与控制：1. 当压力低于低水位（绿色指针），黑色指针与低水位触点接通，KM线圈得电并自锁，水泵启动补水； 2. 当压力升高，黑色指针脱离低水位触点，KM通过自身常开触点保持自锁，水泵继续运行； 3. 当压力达到高水位（红色指针），黑色指针与高水位触点接通，中间继电器KA线圈得电，KA常闭触点断开KM线圈回路，KM失电水泵停机，实现“低启高停”。 二、高频故障对照查：照着图纸找病根，一查一个准

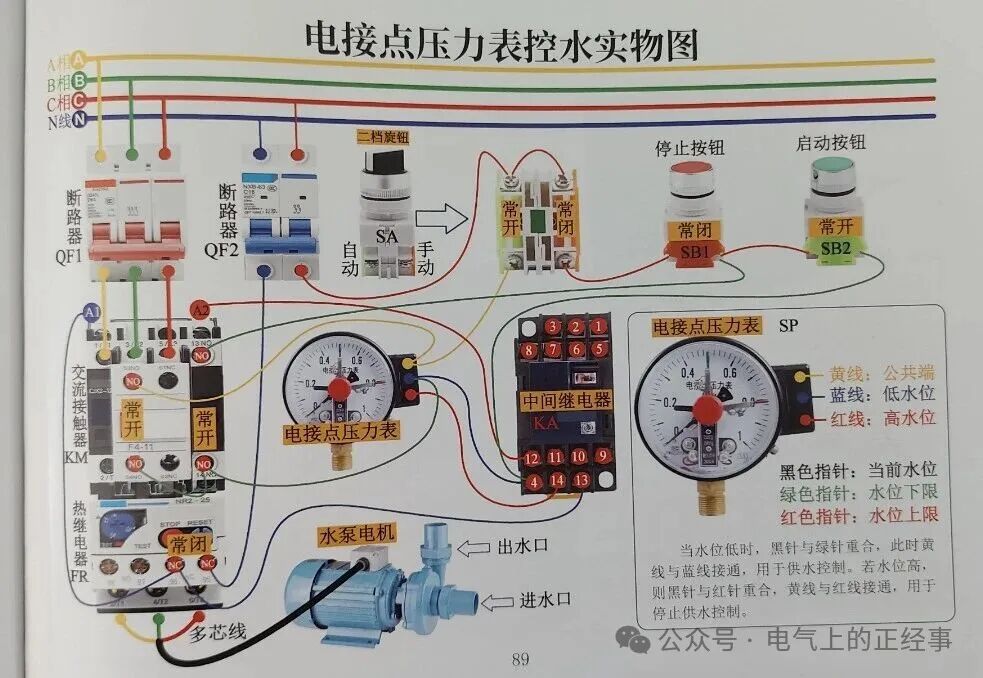

结合这张图，控水故障大多集中在4个环节，对照排查效率翻倍： 1. 水泵无法自动启动，水箱缺水干烧 - 对照压力表触点：检查低水位触点接线是否松脱、氧化，公共端（黄线）与低水位（蓝线）是否接触不良； |
