液压电磁阀不动作、卡滞、乱回位？对照图，一次把原理和故障全吃透！

做液压设备维修的电工，谁没被电磁阀故障搞崩溃过？

踩下脚踏开关设备不动、油缸走到一半卡死、限位开关失灵不回位，轻则加工件报废，重则设备顶坏漏油！很多人只会换电磁阀线圈、拆液压阀清洗，钱花了不少，故障还是反复犯。

其实液压电磁阀故障，90%的问题都藏在控制回路逻辑、限位互锁和接线细节里！今天就结合这两张图，把原理、故障和排查要点给你讲透，照着做就能精准修复！

一、先看懂图：液压电磁阀控制的核心逻辑

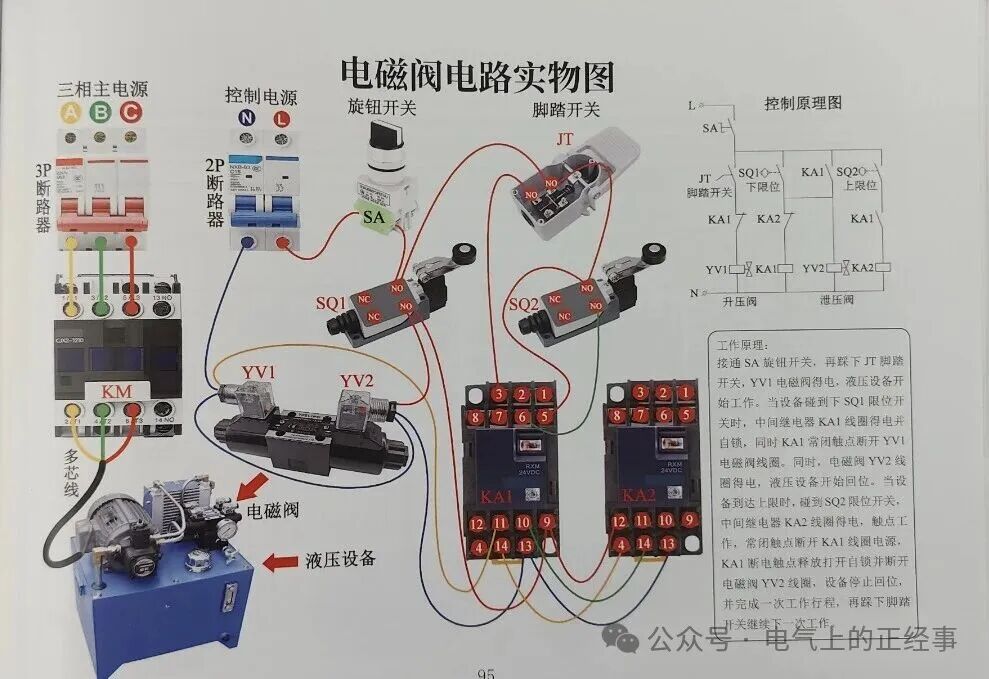

整个控制回路以“脚踏触发→电磁阀换向→油缸动作→限位互锁”为核心，每一步都对应图纸里的元件接线：

1. 主回路与电源部分

三相电源经3P断路器、主接触器KM给液压泵电机供电，控制电源由2P断路器提供，通过SA旋钮开关控制整个控制回路的启停，确保安全上电。

2. 控制回路工作流程

1. 设备启动：接通SA旋钮开关，控制回路电源得电，进入待命状态；

2. 油缸伸出（升压）：踩下脚踏开关JT，控制回路接通YV1（升压阀）线圈电源，电磁阀换向，液压油进入油缸无杆腔，设备开始动作；

3. 下限位触发与自锁：油缸走到下限位，碰到SQ1行程开关，其常开触点闭合，中间继电器KA1线圈得电并自锁；KA1的常闭触点同时断开YV1线圈电源，油缸停止伸出；

4. 油缸回缩（泄压）：KA1的常开触点接通YV2（泄压阀）线圈电源，电磁阀换向，液压油进入油缸有杆腔，设备开始回位；

5. 上限位复位：油缸回到上限位，碰到SQ2行程开关，其常闭触点断开KA1线圈电源，KA1触点复位，YV2断电，设备回到初始位置，完成一次工作循环。

二、高频故障对照查：照着图纸找病根，一查一个准

电磁阀故障大多集中在5个环节，对照排查效率翻倍：

1. 踩下脚踏开关，设备完全不动作

- 对照电源回路：检查控制电源2P断路器是否跳闸，SA旋钮开关是否接触良好，控制回路N线是否虚接；

- 检查脚踏开关JT：用万用表测按下时触点是否导通，常见故障是内部触点氧化、踏板机构卡滞；

- 检查YV1电磁阀线圈：用万用表测线圈两端电阻，若为无穷大则线圈断路，直接更换；

- 检查液压泵主回路：确认主接触器KM吸合，电机正常运转，液压系统有压力输出。

2. 油缸伸出正常，但走到下限位不回位

- 对照SQ1限位开关：检查SQ1是否被油缸撞块触发，常开触点是否闭合，线路是否断线；

- 检查KA1中间继电器：SQ1触发后，KA1线圈是否得电，自锁触点是否正常吸合，常开触点是否能接通YV2线圈；
