36V有线行车手柄失灵、乱动作？照着图，一次把原理和故障全修明白！

做行车维修的电工，谁没被有线手柄故障折腾过？

按“上”没反应、按“左”车乱跑、急停按钮失效，甚至手柄线磨破短路烧变压器，轻则卡料停产，重则冲顶侧滑出事故！很多人只会换手柄、查接触器，钱花了不少，故障还是反复犯。

其实36V有线行车故障，90%的问题都藏在控制变压器供电、安全回路、手柄接线和互锁保护里！今天就结合这图纸，把原理、故障和排查要点给你讲透，照着做就能精准修复！

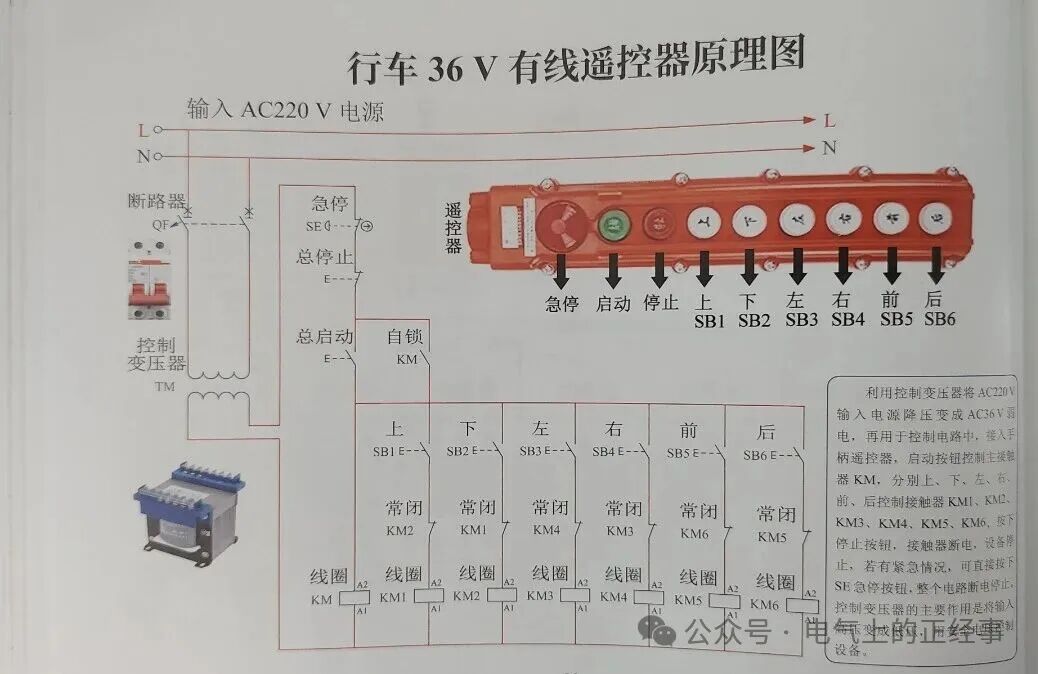

一、先看懂图：36V有线行车的控制核心逻辑

整个控制回路以36V安全电压为核心，把高压220V转为低压控制，既安全又稳定，每一步都对应图纸里的接线：

1. 电源与安全回路：行车控制的“心脏与保险”

- 220V电源先经过断路器QF，送入控制变压器TM，降压成AC36V安全电压，给整个手柄控制回路供电，避免触电风险；

- 急停按钮SE和总停止按钮串联在回路前端，按下急停，整个36V控制电源直接切断，所有接触器瞬间断电，是行车的最后一道安全防线；

- 总启动按钮配合主接触器KM的常开触点形成自锁，按下启动后，KM吸合并保持，主回路和控制回路同时得电，行车进入待命状态。

2. 手柄控制回路：给接触器发号施令的“指挥棒”

手柄上的每个按键，都对应控制一个接触器线圈，实现六向运行：

- 上升（SB1）→ KM1线圈得电，下降（SB2）→ KM2线圈得电，左右（SB3/SB4）、前后（SB5/SB6）同理，对应大车、小车的接触器；

- 每个方向的接触器线圈回路里，都串入了反向接触器的常闭互锁触点，比如KM1的回路串入KM2的常闭触点，KM2的回路串入KM1的常闭触点，防止两个接触器同时得电造成电源短路；

- 停止按钮串联在所有控制回路的公共端，按下停止，所有接触器线圈同时断电，行车立刻停止运行。

二、高频故障对照查：照着图纸找病根，一查一个准

有线行车故障大多集中在4个环节，对照排查效率翻倍：

1. 手柄按键没反应，接触器不吸合

- 看电源回路：先检查控制变压器TM是否正常工作，用万用表测输出端是否有AC36V电压，断路器QF是否跳闸，输入220V是否正常；

- 检查急停和总启动回路：确认急停按钮SE没有被按下、触点接触良好，总启动按钮按下后，主接触器KM是否吸合并自锁；
