行车遥控失灵、乱动作？对照这4张图，一次把原理和故障全吃透！

做行车维修的电工，谁没被遥控故障搞崩溃过？

按“上”它往下跑，按“东”没反应，甚至按键失灵、接触器乱跳，轻则卡料停产，重则冲顶、侧滑出事故！很多人只会换遥控器、查接触器，钱花了不少，故障还是反复犯。

其实行车遥控故障，90%的问题都藏在主线路逻辑+遥控接线细节里！今天就结合这4张图，把原理、故障和排查要点给你讲透，照着做就能精准修复！

一、先看懂图：行车遥控控制的核心逻辑

行车控制分主线路动力回路和遥控二次控制回路两部分，两者配合实现六向运行，每一步都对应图纸里的接线：

1. 主线路动力回路：行车跑起来的“骨架”

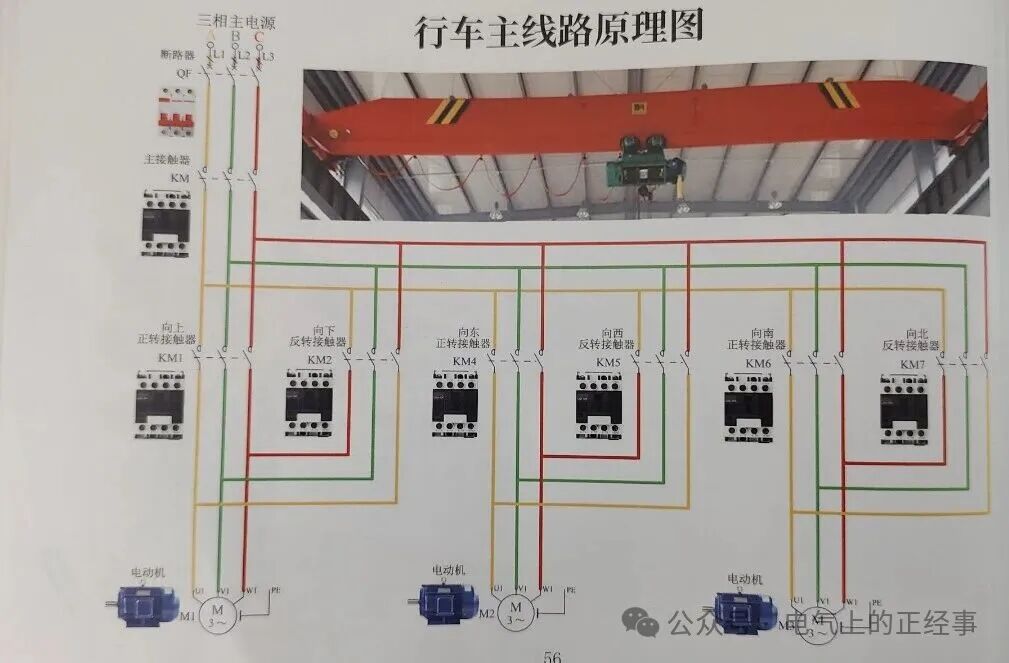

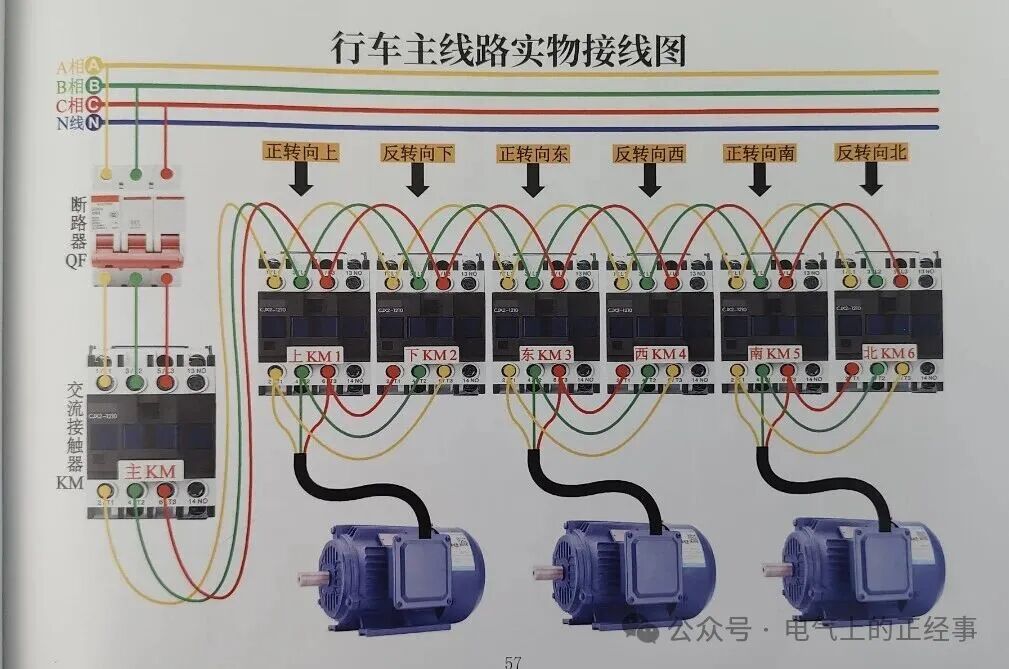

看第一张主线路原理图和第二张实物图：

- 电源从三相QF断路器进入，先经过主接触器KM，给整个系统供电，相当于总开关；

- 再分成3路动力回路：起升电机（上/下KM1/KM2）、大车电机（东/西KM4/KM5）、小车电机（南/北KM6/KM7）；

- 每个方向的接触器都是“正反转配对”，通过调换两相电源实现电机换向，比如KM1吸合电机正转（上升），KM2吸合则反转（下降），KM4/KM5控制大车东西，KM6/KM7控制小车南北。

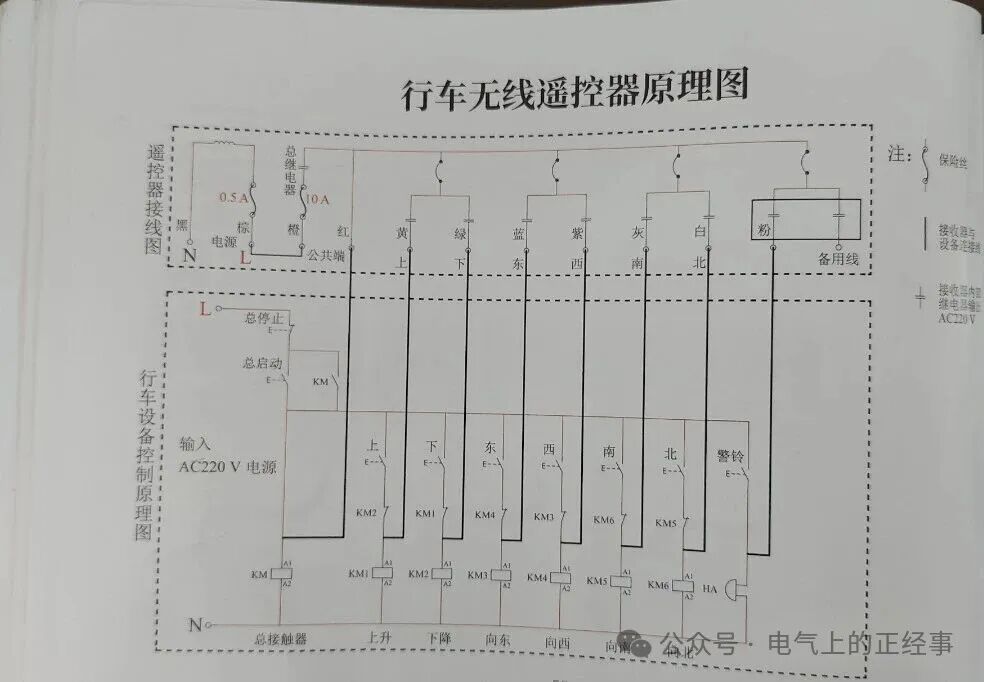

2. 遥控控制回路：给接触器发号施令的“大脑”

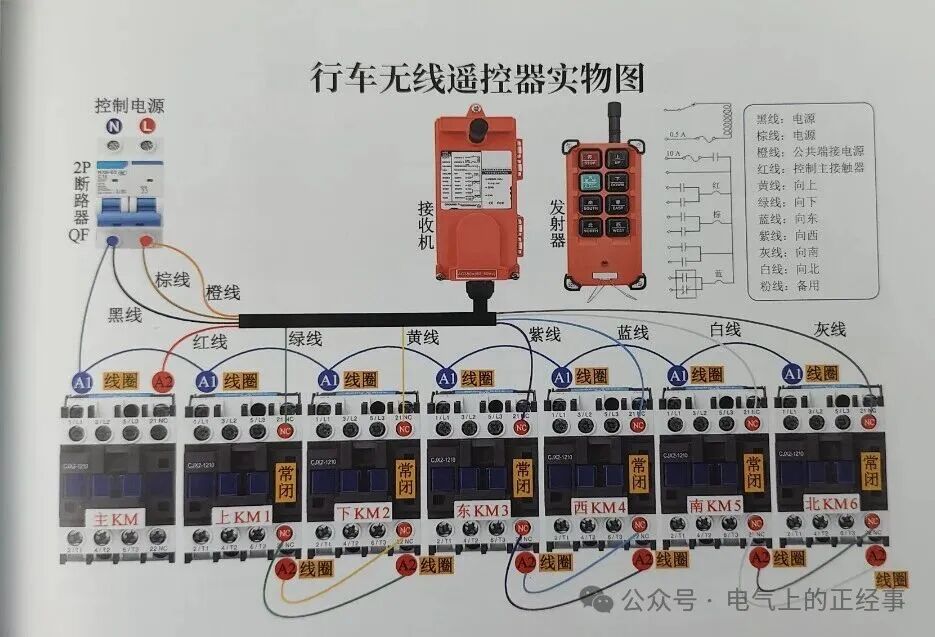

- 遥控器发射信号，接收机接收后，把控制信号转化为220V电信号，通过不同颜色的线，对应控制主KM、上/下、东/西、南/北六个接触器线圈；

- 核心逻辑：按下遥控器按键→接收机对应线号得电→接触器线圈吸合→主触点接通动力回路→电机运转；

- 关键保护：每个方向的接触器都串了对方的常闭触点（互锁），防止正反转同时吸合造成电源短路，这也是图里每个接触器都带“常闭”触点的原因。

二、高频故障对照查：照着图纸找病根，一查一个准

1. 遥控按键没反应，接触器不吸合
