小车自动往返乱跑、限位失灵？90%是二次回路接错！对照图纸手把手教你修

做电工的谁没被运料小车折腾过？按下正转按钮，小车一跑就冲过头，撞坏限位开关；好不容易停住了，却不会自动反转；要么就是来回乱跳，接触器反复吸合，电机嗡嗡响！

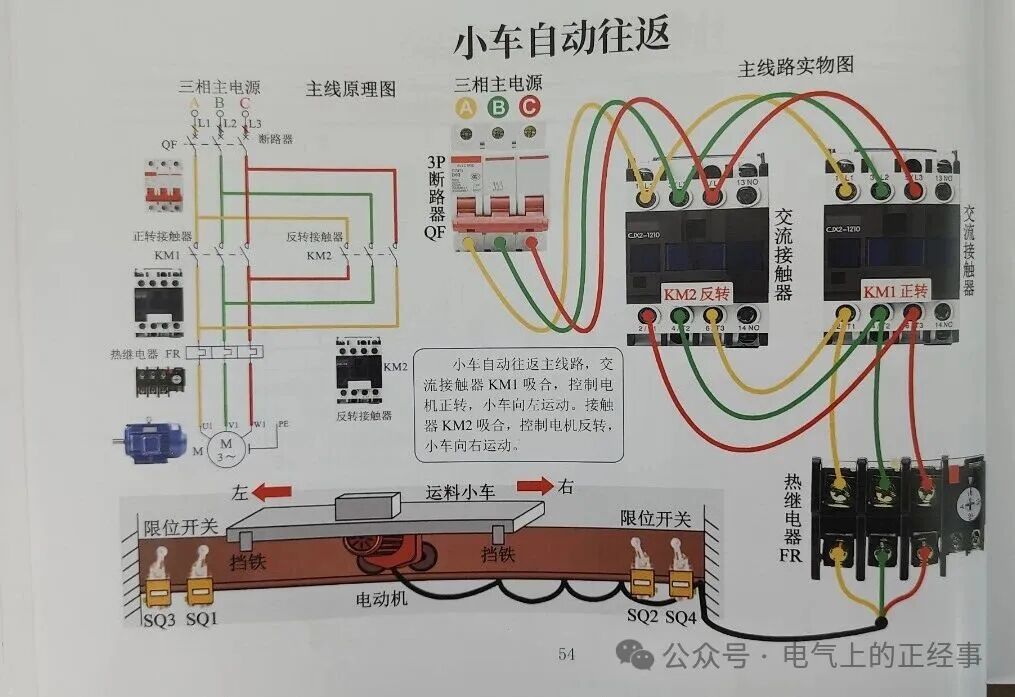

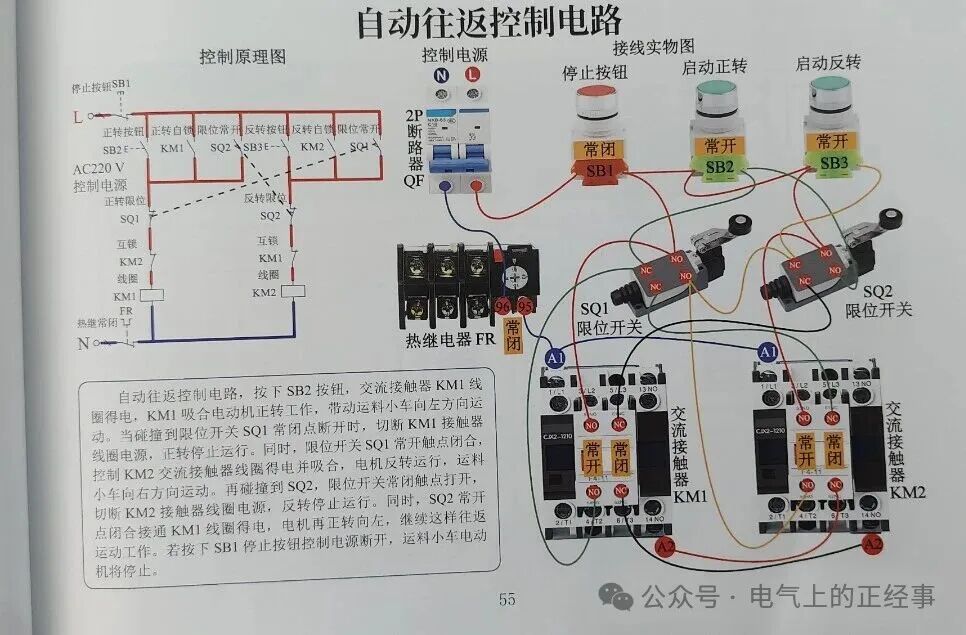

很多人第一反应就是换限位开关、调小车位置，折腾半天，故障还是反复出现。其实问题根本不在硬件，而是和这两张图纸对应的二次回路接线细节！今天就结合这张原理图+实物接线图，把自动往返控制的核心原理、接线坑和注意事项给你讲透，照着做就能一次修好！

一、先看懂：自动往返控制的二次回路原理（对照图纸拆解）

这两张图里，小车能实现“自动往返”，靠的就是二次回路里接触器互锁+限位开关切换的双重逻辑，我们一步步拆解：

1. 正转启动与限位切换

按下正转按钮SB2，正转接触器KM1线圈得电，KM1主触点吸合，电机正转，小车向左运行。二次回路里，KM1的常开辅助触点形成自锁，松开按钮也能保持得电。当小车碰到左侧限位开关SQ1时，SQ1的常闭触点断开，切断KM1线圈电源，正转停止；同时SQ1的常开触点闭合，接通反转接触器KM2的线圈回路，KM2得电吸合，电机反转，小车向右运行。

2. 反转启动与限位切换

KM2线圈得电后，二次回路里KM2的常开辅助触点自锁，小车持续向右运行。当碰到右侧限位开关SQ2时，SQ2的常闭触点断开，切断KM2线圈电源，反转停止；同时SQ2的常开触点闭合，接通KM1线圈回路，KM1再次得电吸合，小车又开始向左运行，实现自动往返。

3. 双重互锁保护，防止短路

二次回路里，KM1和KM2的线圈回路互相串入了对方的常闭触点，形成电气互锁：KM1得电时，KM2的回路被切断；KM2得电时，KM1的回路被切断，从根源上避免了两个接触器同时得电造成的相间短路，这是控制回路的安全底线！

二、照着图纸找病根：3个二次回路接线坑，90%的故障都栽在这

小车跑过位、不反转、乱跳，全是二次回路接错导致的，对照图纸一眼就能揪出问题：

1. 限位开关常开/常闭触点接反，小车直接冲过位

图纸里，SQ1、SQ2的常闭触点串在接触器线圈回路里，用来切断电源；常开触点用来接通反向接触器回路。但很多人接线时搞反了：把常闭触点当成了接通触点，结果小车碰到限位时，不仅不会断电，反而给接触器线圈加电，直接冲过位撞坏设备；要是把常开触点当成了断电触点，小车碰到限位就直接停机，根本不会自动反转。

2. 接触器互锁触点接错，接触器乱跳甚至短路

图纸里，KM1的常闭触点必须串在KM2线圈回路，KM2的常闭触点串在KM1线圈回路。要是接反了，KM1吸合时会切断自身线圈电源，形成“吸合-断开-再吸合”的死循环，接触器反复跳断；更危险的是，要是漏接了互锁触点，两个接触器可能同时得电，造成主回路相间短路，断路器瞬间跳闸，甚至烧毁接触器和电机。

3. 自锁触点漏接/接错，小车一松手就停

图纸里，KM1、KM2的常开辅助触点必须并联在自身启动按钮两端，形成自锁回路。要是漏接了自锁线，按下按钮接触器吸合，一松手就断电，小车根本跑不起来；要是接成了对方接触器的触点，会导致按下正转按钮，反转接触器反而自锁，小车反向运行，完全失控。
