电工必藏：中间继电器一键启停电路，按一下开、再按一下停

在很多设备的操作面板上，空间有限，装不下启动+停止两个按钮，这时候一键启停电路就派上大用场了！今天咱们就用中间继电器，实现“单按钮控制电机启停”，原理+接线+避坑指南一次讲透，新手也能直接上手！

⚙️ 电路核心逻辑：两次按动，两种状态

一键启停的关键，是用两个中间继电器KA1、KA2做“状态切换”，配合接触器KM实现自锁和断开：

1. 第一次按按钮SB：电机启动

按下常开按钮SB，中间继电器KA1线圈得电，它的常开触点闭合，接触器KM线圈得电吸合，电机开始运行，同时KM的常开辅助触点实现自锁，松开SB后，电机持续运行。

2. 第二次按按钮SB：电机停止

再次按下SB，中间继电器KA2线圈得电，它的常闭触点断开接触器KM的线圈回路，KM失电释放，电机停止运行，KA2常闭互锁KA1也同步不得电，电路回到初始状态。

电路中通过KA1、KA2的常闭触点做互锁，防止两个继电器同时动作导致短路。

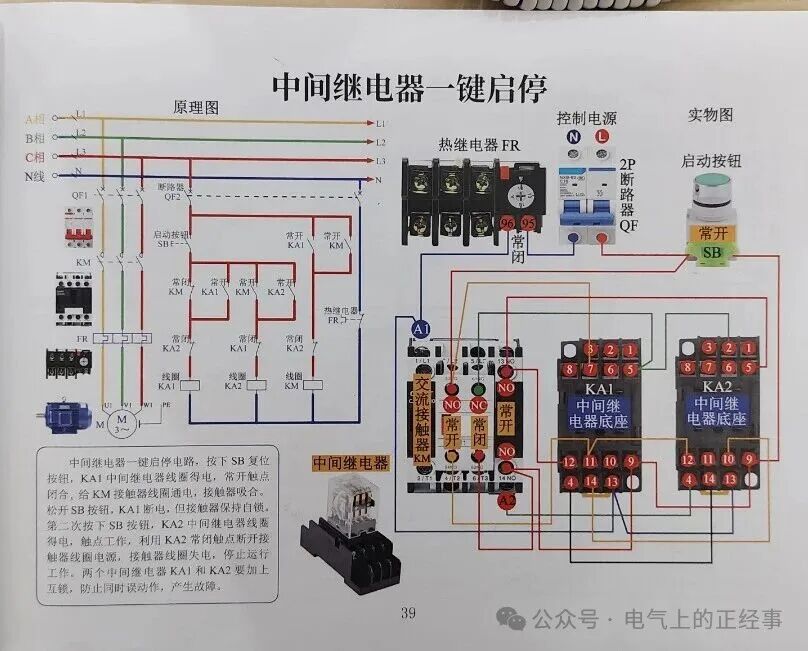

🧩 原理图+实物接线对照拆解
