电工必学经典：双速电机星三角调速电路，原理+接线全拆解！

在风机、水泵、机床主轴等设备上，经常需要电机实现高低速切换，而双速电机控制电路就是最常用的方案之一。今天咱们就把双速电机的主线路+控制电路一次性讲透，从原理到接线，新手也能直接看懂！

⚙️ 核心原理：变极调速，星/三角切换实现高低速

双速电机的调速核心，是通过改变定子绕组的接线方式，改变电机的磁极对数，从而实现转速切换：

1. 低速运行（△接法）：接触器KM1单独吸合，电机定子绕组接成三角形（△），此时电机为4极运行，转速较低。

2. 高速运行（YY接法）：接触器KM2、KM3同时吸合，电机定子绕组接成双星形（YY），此时电机为2极运行，转速直接翻倍。

电路中通过接触器的互锁，保证KM1与KM2/KM3不会同时动作，避免电源短路。

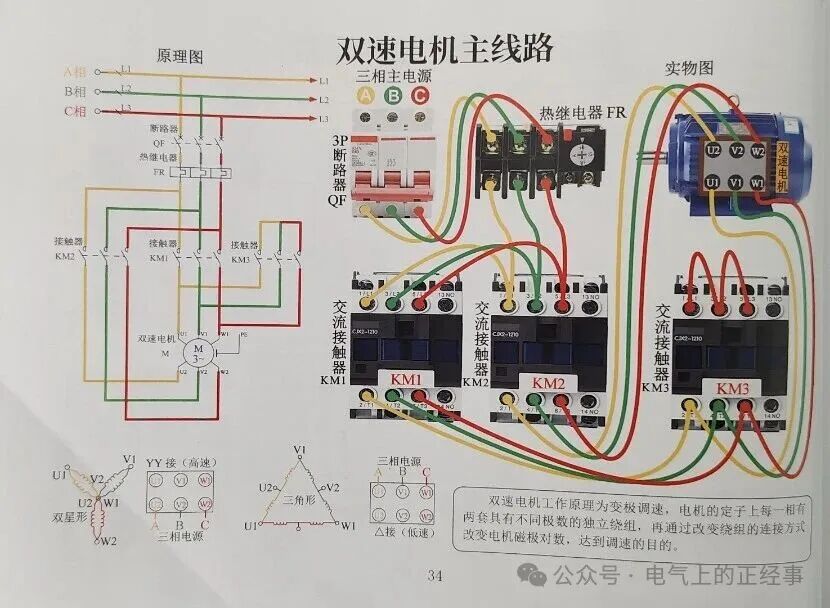

🧩 主线路拆解：3个接触器的分工逻辑

主线路的关键，就是3个接触器和电机绕组的对应接线：

- KM1（低速接触器）：主触点分别接电源L1/L2/L3，出线端接电机的U1、V1、W1端子，同时电机的U2、V2、W2端子悬空不接，形成△接法。

- KM2（高速接触器）：主触点接电源L1/L2/L3，出线端接电机的U2、V2、W2端子，为YY接法提供电源输入。

- KM3（短接接触器）：主触点将电机的U1、V1、W1端子短接，形成双星形的中性点，实现YY接法的高速运行。

- 三相电源经过3P断路器QF、热继电器FR，再接入三个接触器的主触点，为电机提供动力，热继电器负责过载保护。
