电工收藏！用中间继电器做缺相保护，接线原理+实物图一次讲透，再也不怕电机烧

做电工、搞设备维护，最头疼的事之一，就是电机莫名其妙缺相烧毁！尤其是三相电机，缺相运行轻则发热无力，重则瞬间烧毁绕组，维修成本高还耽误生产。很多新手只会依赖热继电器，殊不知用中间继电器做缺相保护，成本低、响应快、接线简单，是电机保护里超实用的“隐藏技巧”！

今天结合原理图+实物接线图，一次性把这个电路讲透，看完就能照着接，新手也能零失误！

一、先搞懂：缺相保护的核心逻辑是什么？

三相电机缺相，是指三相电源中某一相断电，导致电机绕组电流严重不平衡，局部过热烧毁。传统热继电器缺相保护有滞后性，而用中间继电器做缺相保护，核心思路就是：

- 实时监测三相电源是否都正常，一旦缺相，立刻切断接触器线圈回路，让电机断电停机，从根源上避免电机缺相运行。

这个电路用3个中间继电器线圈，分别跨接在三相电源上，只要任意一相断电，对应的继电器就会失电，触点动作切断控制回路，实现秒级保护。

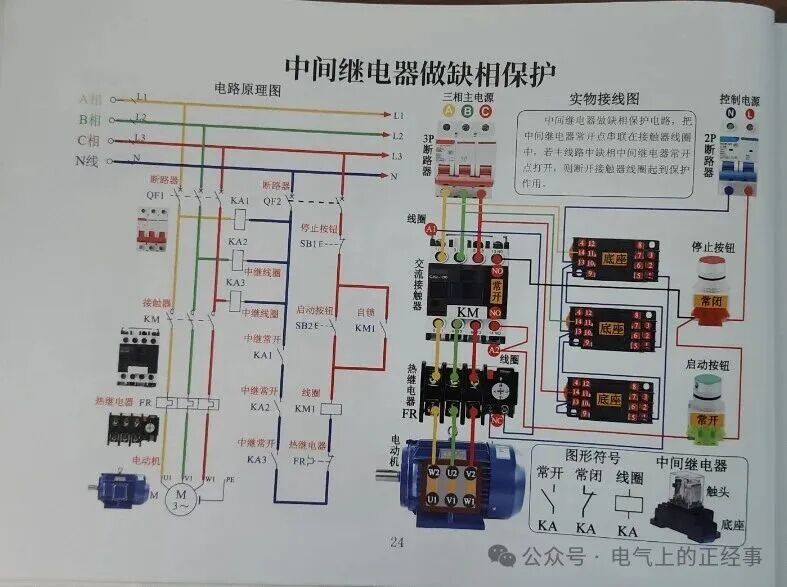

二、电路拆解：原理图+实物接线，一步一步看懂

1. 主回路部分（动力回路）

- 电源：三相L1、L2、L3和零线N，经断路器QF1/QF2接入；

- 接触器KM：控制电机主回路通断；

- 热继电器FR：电机过载保护；

- 电动机M：最终负载。

2. 控制回路核心：中间继电器KA1/KA2/KA3的接线

- 三个中间继电器线圈，一端分别接L1、L2、L3，另一端统一接零线N；

- 三个继电器的常开触点，全部串联在接触器KM的线圈回路里；

- 控制回路流程：零线N→ 三个常开触点KA1/KA2/KA3 → 热继电器FR常闭触点 → KM线圈 → 启动按钮sB2→停止按钮SB1→电源；

- 自锁回路：启动按钮SB2（常开）按下，KM接触器吸合，其常开辅助触点KM1闭合，实现自锁。

3. 实物接线关键要点

- 三相电源A/B/C分别接断路器3P进线端，出线端接接触器主触点；
