PLC与二次回路接口：最简单的入门理解

做电工、学自动化，绕不开两个核心：二次控制回路和PLC接口。

很多老师傅会接传统二次回路，一碰到PLC对接就犯迷糊；新手学PLC，对着图纸一堆X、Y、COM端子，越看越懵。

其实PLC和二次回路接口一点都不高深，只要搞懂底层逻辑，不用记复杂原理，就能轻松看懂、会接线、能排查故障。

今天用最接地气的大白话，带你从零入门PLC与二次回路接口，看完立马开窍。

一、先搞懂：什么是二次回路？什么是PLC接口？

先把两个概念捋清楚，基础打牢，后面一通百通。

二次回路

就是配电柜里的控制回路、信号回路、保护回路。

按钮、急停、限位开关、接触器线圈、中间继电器、指示灯、热继电器触点，全都属于二次回路。

特点：电压低、电流小，只负责发指令、传信号、控制通断，不直接带电机大功率负载。

PLC接口

就相当于PLC的耳朵和手脚。

- 输入接口X：是PLC的耳朵，负责听信号，接收二次回路传来的开关、按钮、传感器信号；

- 输出接口Y：是PLC的手脚，负责发指令，去控制二次回路里的继电器、接触器、指示灯、电磁阀。

简单一句话：二次回路负责现场信号和执行，PLC负责中间逻辑判断，接口就是两者传话的桥梁。

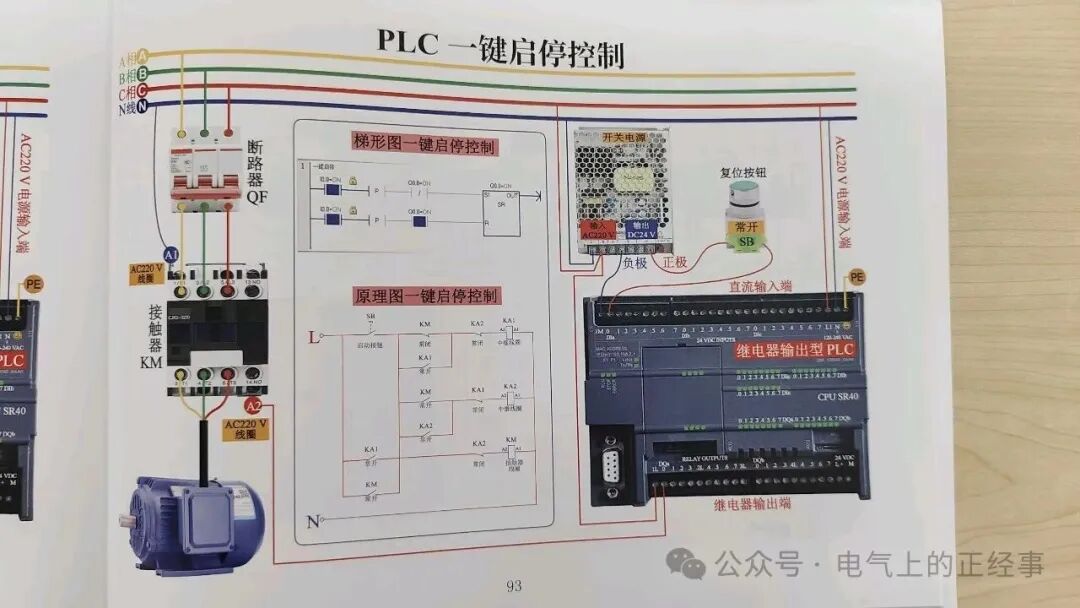

二、PLC和二次回路接口，到底是怎么配合的？

不用纠结复杂电路原理，记住这个通俗逻辑就行。

1、PLC输入侧：二次回路给PLC送信号

现场的按钮、启停开关、急停、限位、热继电器常闭触点，全部接入PLC输入端子。

工作逻辑：

二次回路开关闭合→PLC输入端子收到信号→PLC内部程序检测到有信号→开始执行对应的逻辑。

就好比人按下开关，把“启动、停止、故障、到位”这些消息，告诉PLC。

输入端只采集信号，不带大负载，电流很小，只做信号传递。

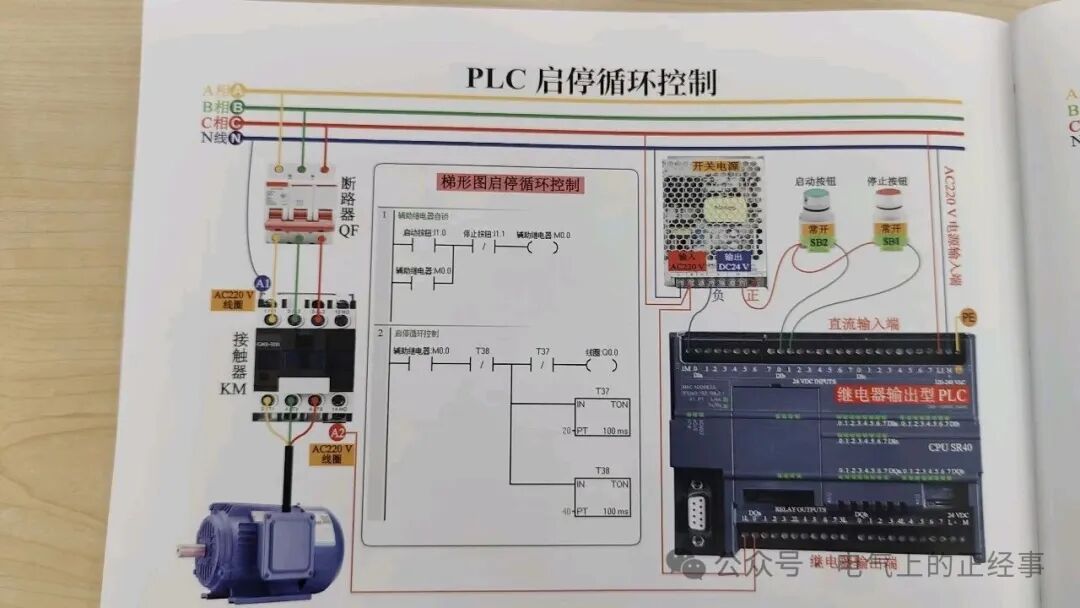

2、PLC输出侧：PLC指挥二次回路干活

PLC程序运算完，给出指令，通过输出端子接通，带动二次回路的中间继电器线圈。

再由中间继电器触点，去控制接触器、指示灯、电磁阀等设备动作。

工作逻辑：
