星三角启动二次回路精讲，看懂原理、避坑不踩雷

星三角降压启动，核心就是启动时电机绕组星形接法降压限流，运行时切换为三角形接法全压工作，二次回路是控制核心，看懂接线、触点、逻辑，维修、验收、改造都不会被外行忽悠。

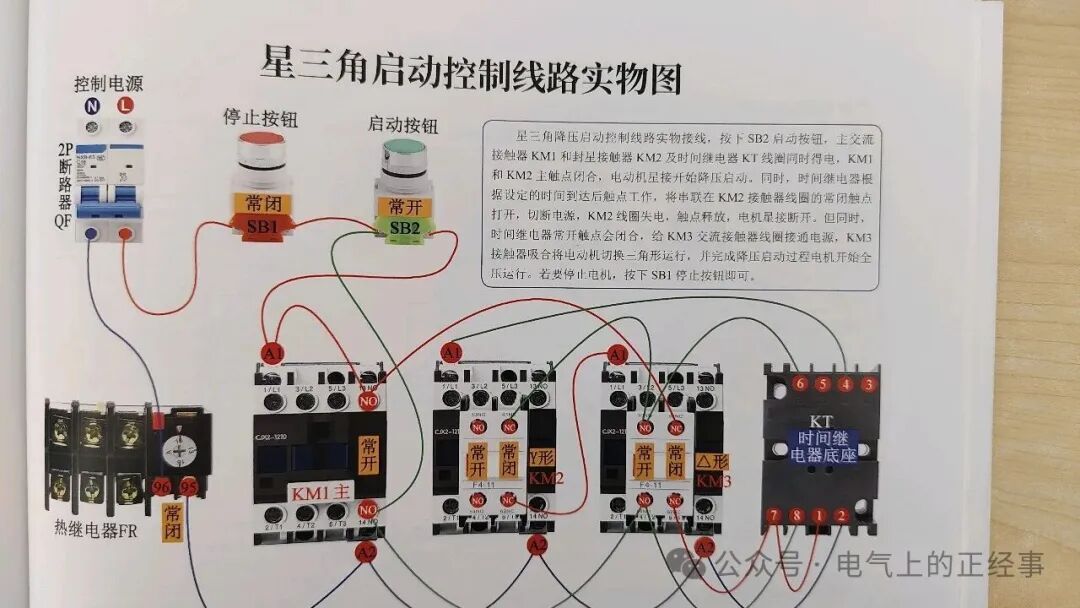

一、核心器件认知（二次关键元件）

1. KM主接触器：主回路总电源接触器，全程吸合，负责给电机持续供电。

2. KM△角形接触器：电机正常运行接触器，接通后绕组首尾相连，三角形全压运行。

3. KMY星形接触器：启动专用接触器，闭合后电机三相尾端短接，星形降压启动。

4. KT时间继电器：星三角切换核心，延时断开星形、延时闭合角形，杜绝瞬时切换短路。

5. SB1停止按钮（常闭）、SB2启动按钮（常开）：手动控制启停。

6. 热继电器FR：过载保护，常闭触点串在控制回路，电机过载直接跳闸断电。

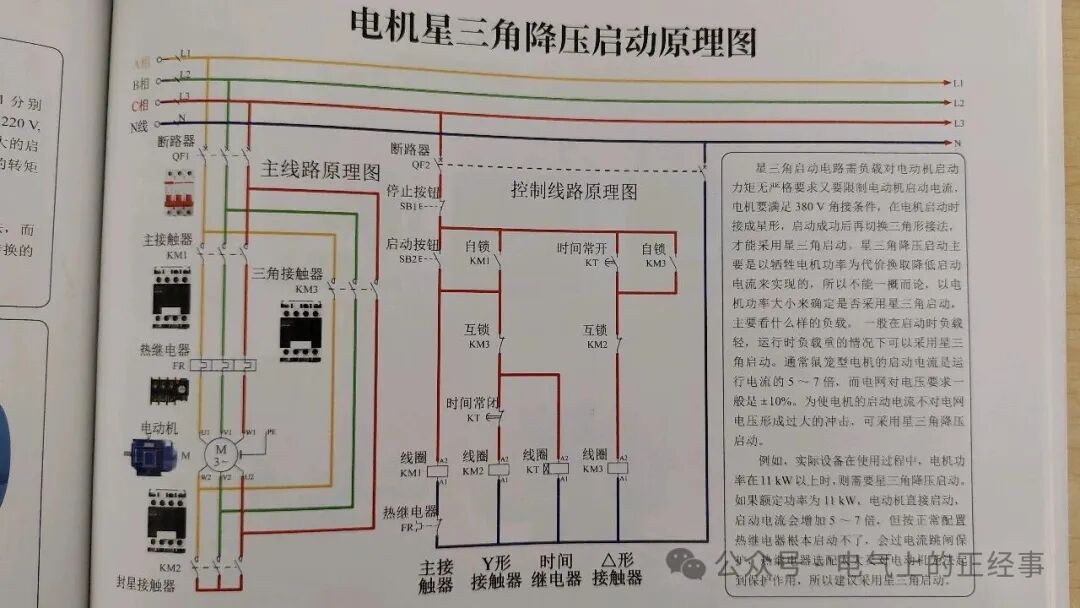

二、二次回路完整工作逻辑

1. 待机状态

所有接触器线圈断电，主触点全部断开，时间继电器复位，设备无输出。

2. 按下启动SB2

电源经过QF2、再过停止按钮SB1、按下sB2启动按钮、同时给到KM1线圈、KT时间继电器线圈得电。

KM吸合自锁，主回路进线导通；同时KM2Y星形接触器线圈回路接通，KM2Y吸合，电机三相短接，星形降压启动，启动电流直接降到全压启动的1/3，减少电网冲击与电机发热。

3. 时间继电器延时阶段

KT开始计时（常规5~15秒，大功率电机适当加长），这段时间电机低速平稳升速，避免直接全压启动烧设备、跳空开。

4. 延时结束自动切换

1. KT常闭延时触点断开，KMY星形接触器失电断开，解除绕组短接；

2. KT常开延时触点闭合，KM3△角形接触器线圈得电吸合；KM3常开自锁；

3. 电机绕组切换为三角形接法，进入全压额定运行，星三角启动流程完成。

5. 停机/保护

按下SB1停止按钮，控制回路断电，所有接触器全部释放；电机过载时，FR常闭触点断开，二次回路断电停机，实现过载保护。
