现场电工必看！水泵/风机标准控制回路，吃透这一套，干活少走80%弯路

在工业电气、建筑消防、市政给排水现场，水泵、风机绝对是最常见的动力设备，不管是车间排风、消防排烟，还是供水排水，90%以上的现场工况，都离不开一套标准化的控制回路。

很多电工新手刚入行，面对五花八门的控制图纸一头雾水，接线出错、故障排查无从下手；老电工也常踩坑，要么回路设计不规范，要么保护功能缺失，导致设备烧损、频繁故障。

今天就把现场最常用、通用性最强的水泵/风机标准控制回路讲透，从核心原理、元器件选型、接线逻辑到故障排查，全是实操干货，看完就能直接上手用！

一、先搞懂：为什么这套回路是现场首选？

工地、厂房、泵房、风机房里，不管是普通水泵、离心风机，还是消防水泵、防排烟风机，单台直接启动手自一体控制回路都是绝对主流，没有之一！

它的优势完全贴合现场需求：

✅ 结构简单，元器件少，成本低，维修更换超方便

✅ 手动/自动一键切换，满足现场就地操作、远程联动双重需求

✅ 过载、缺相、短路保护齐全，符合电气安全规范

✅ 适配380V三相异步电机，小功率水泵/风机直接启动，无需复杂降压

✅ 通用度拉满，不用改图纸，直接套用在绝大多数工况

可以说，吃透这个回路，现场80%的水泵、风机控制问题，都能轻松解决！

二、核心元器件清单，一个都不能少

这套标准回路元器件都是现场常备款，不用特殊采购，记牢型号和作用，接线不迷路：

1. 断路器QF：回路总开关，兼具短路、过载保护，选型按电机额定电流的1.2-1.5倍

2. 交流接触器KM：核心执行元件，通过线圈通断控制电机启停，触点容量匹配电机功率

3. 热继电器FR：电机过载保护，额定电流调至电机额定电流值，过载自动断开回路

4. 手动启停按钮：停止按钮SB1（常闭），SA就地手动控制

5. 手自动转换开关SA：切换手动/自动模式，手动就地操作，自动接远程信号（如消防联动、浮球、压力开关）

6. 指示灯：电源指示灯、运行指示灯，直观显示回路状态

7. 控制变压器（可选）：高压场所降压，让控制回路电压更安全，常规380V/220V直接控制即可

三、回路核心原理，一遍就看懂

整套回路分为主回路和控制回路两部分，逻辑清晰，零基础也能理解：

1. 主回路：动力传输通道

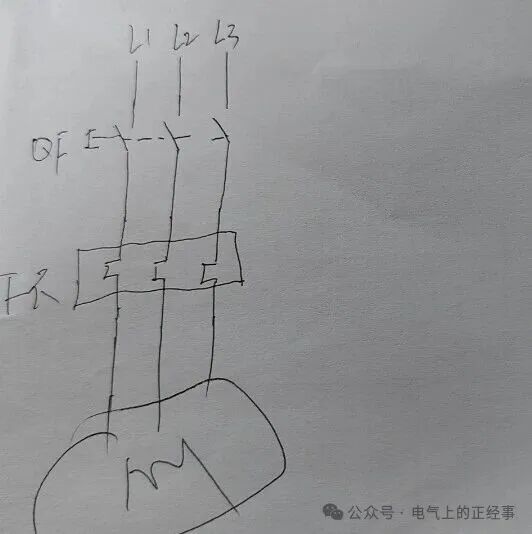

电源→断路器QF→交流接触器KM主触点→热继电器FR→水泵/风机电机，简单说就是给电机输送三相电的通路，所有保护元器件串联，保障电机供电安全。

2. 控制回路：启停指挥中心

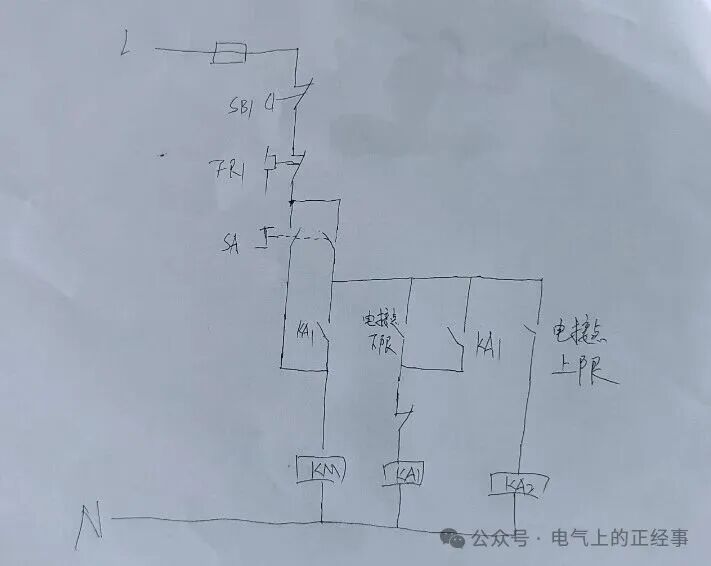

控制回路是核心，重点记好手自动逻辑：
