控制变压器故障与判断方法，电工一看就会！少走弯路快速排查

在电气控制柜、设备自控回路里，控制变压器绝对是核心部件！它负责给接触器、继电器、指示灯、PLC等控制元件供电，把高压转为安全低压，一旦出故障，整个设备控制回路直接瘫痪，跳闸、不动作、烧元件各种问题接踵而至。

很多电工遇到控制变压器故障就头疼，无从下手，要么盲目更换浪费成本，要么排查半天找不到根源，耽误设备抢修。今天整理控制变压器最常见故障、精准判断方法、实操排查步骤，全是一线维修干货，新手也能快速学会，高效排查不踩坑！

一、控制变压器最常见4类故障，一抓一个准

1. 变压器无输出电压

这是最频发的故障，设备通电后，控制回路完全不工作，接触器不吸合、指示灯不亮，是典型的变压器无输出。核心诱因多为输入端断线、保险熔断、线圈匝间短路烧毁，或是接线端子虚接、松动脱落。

2. 输出电压偏低/偏高

正常控制变压器输出多为24V、36V、110V、220V，电压偏离额定值，轻则元件工作异常，重则烧毁控制模块。电压偏低多是线圈局部短路、负载过载、输入电压不足；电压偏高多为输入电压异常、变压器匝间绝缘破损。

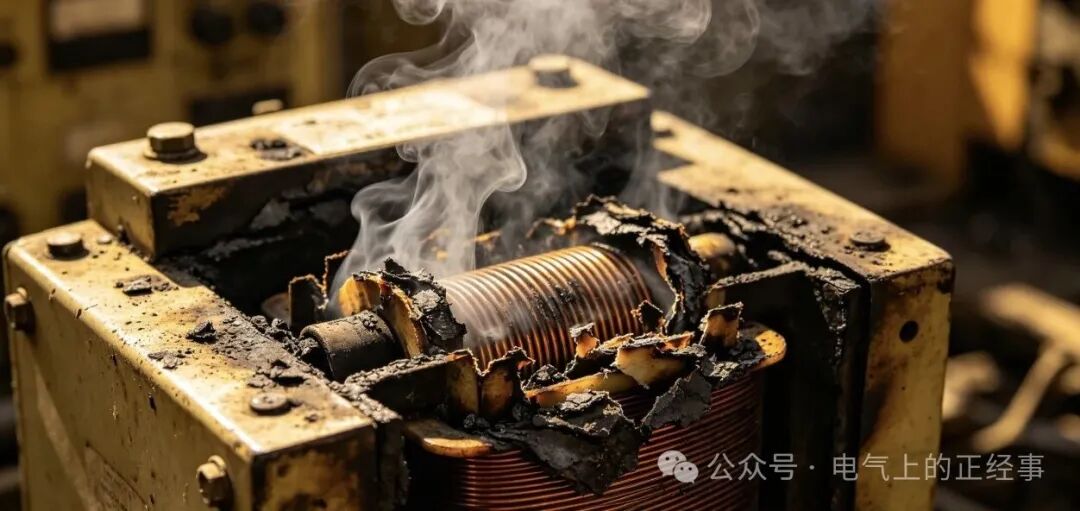

3. 变压器发热严重、冒烟有焦味

运行中变压器外壳烫手，甚至冒烟、散发刺鼻焦糊味，是致命故障！大概率是线圈短路、负载侧短路、过载运行，或是铁芯绝缘老化，不及时断电，会直接引发控制柜起火、线路烧毁。

4. 接线端子打火、虚接

端子处出现电火花、发热变色，导线烧蚀，多是接线螺丝松动、线芯氧化、导线接触不良，长期运行会加剧发热，最终烧断线路、烧毁变压器端子。

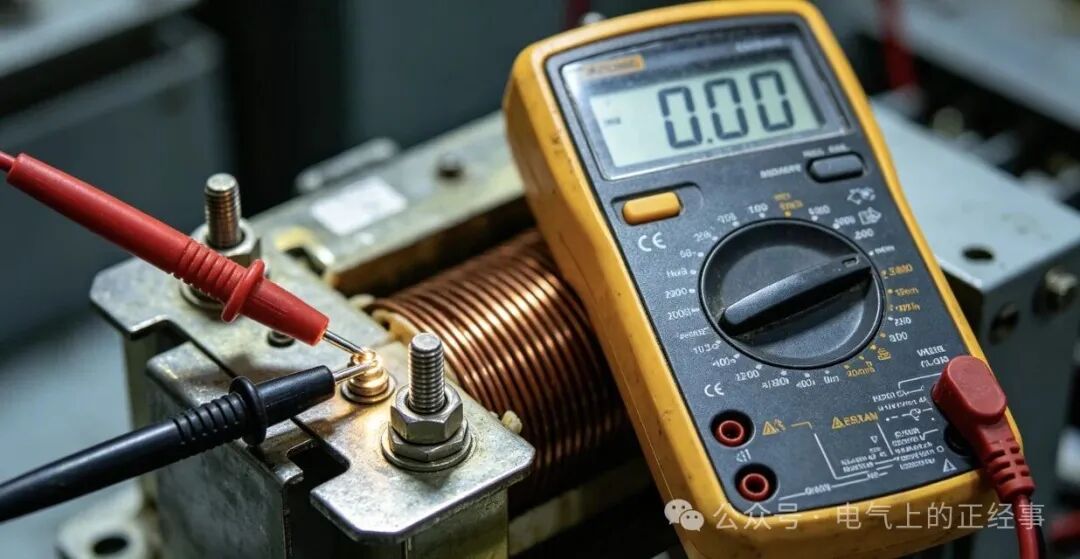

二、零基础故障判断方法，万用表就能搞定

1. 通电前外观初步判断
