月薪 3 千和 1 万的工控师傅，差就在伺服接线和参数

干工控、修设备、伺服是必过的坎。很多师傅栽在两件事：线接错烧驱动器，参数设错跑不动。

今天不讲理论，全是现场能用的实操！接线图 + 核心参数 + 调试步骤，新手照着做就能用。

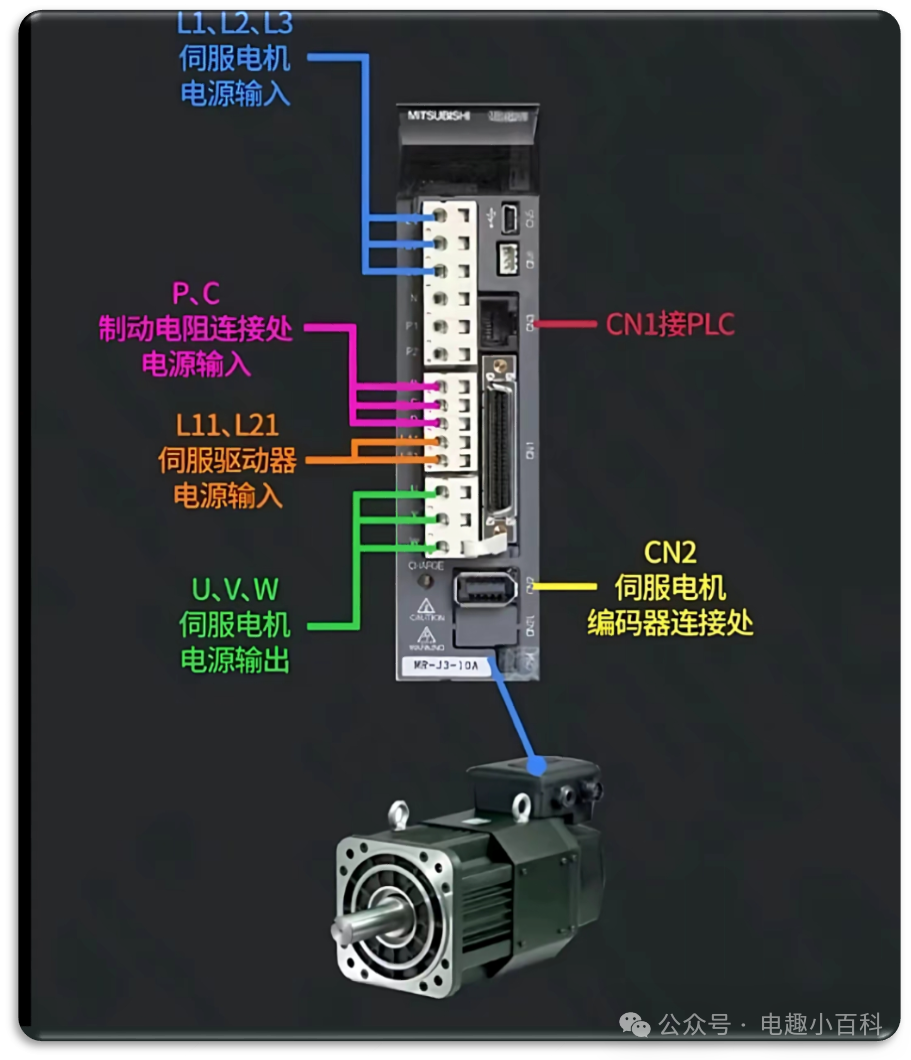

伺服电机 + 驱动器，一共就 4 组线，分清颜色 / 标识，永不接错。

U/V/W 三相线，粗线，接驱动器输出端。禁忌：绝对不能接零线、不能接地混用接错相序：电机反转，调换任意两相即可。

细线，5 芯 / 8 芯，带屏蔽层。必须单管走线，远离动力线接错：驱动器报 ALM、无显示、不定位。

常用接口：PUL+ PUL- 脉冲信号DIR+ DIR- 方向信号EN+ EN- 使能信号接 24V，共阳极 / 共阴极要和参数对应。

驱动器输入 L1/N (220V) 或 L1/L2/L3 (380V)地线必须接，防静电、防干扰。

断电！断电！断电！重要三遍

接驱动器进线电源（L/N/ 地）

接电机动力线 U/V/W

接编码器线，屏蔽层单端接地

接脉冲、方向、使能控制线

检查无短路，再上电
