零基础也能学会！PLC接线+程序 超详细图文讲解，电工一看就会

还在为学不会PLC发愁？别再死记硬背复杂理论了！今天这套西门子S7-200 SMART点动控制，把高清实物接线图+标准梯形图程序一次性全给你，零基础电工也能一看就懂、一学就会，照着接就能成功通电！

先认全元件，接线再也不踩坑

看懂元件，接线就成功一半，每个部件功能一次性讲明白：

启动、停止按钮（绿色）：常开点，给PLC发启动信号，对应地址 I0.0、I0.1

PLC主机（S7-200 SMART）：电路的“大脑”，负责逻辑判断与输出

中间继电器：PLC输出的执行元件，用来带动后续负载

DC24V电源：给PLC和控制回路稳定供电，安全不烧件

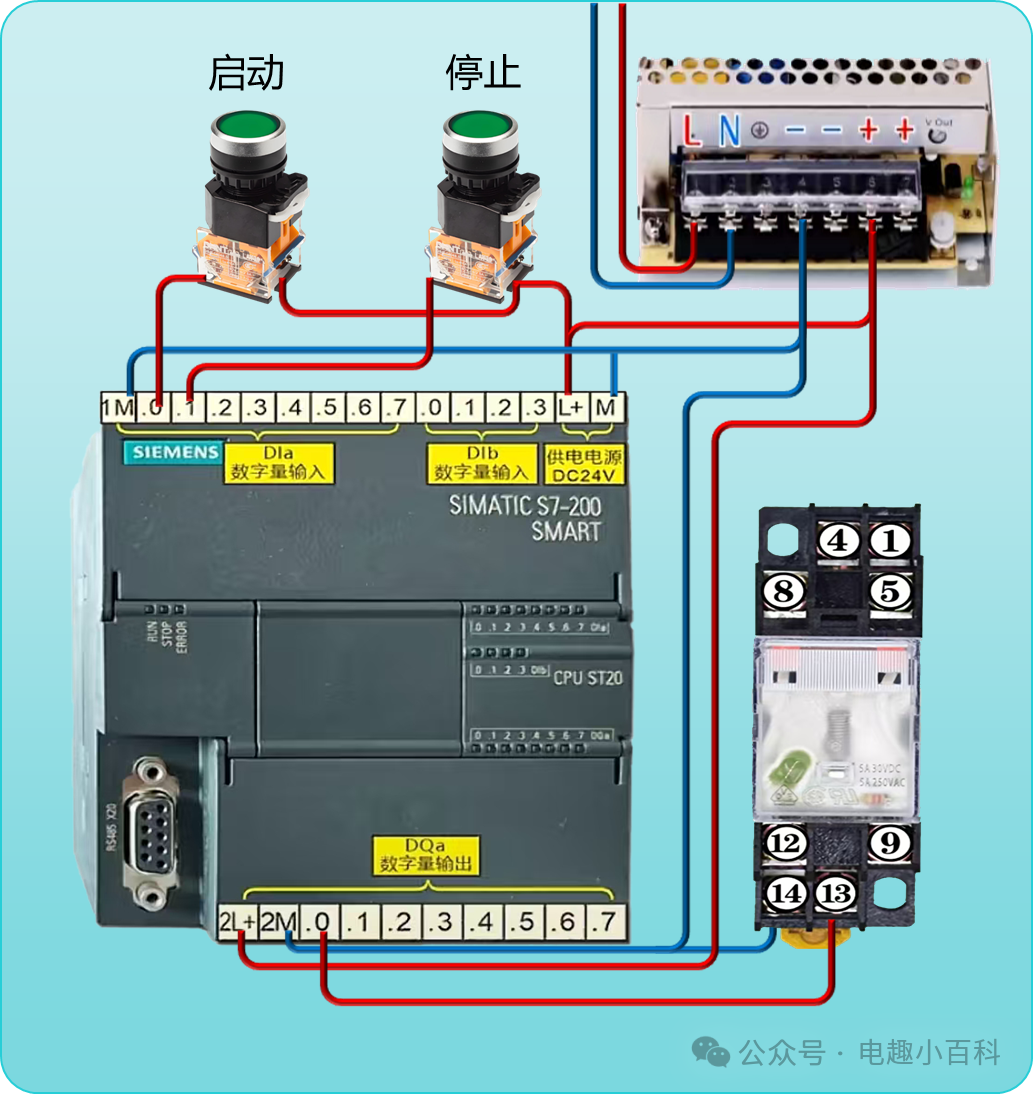

整套接线分为输入回路和输出回路，思路超清晰：

输入部分：启动、停止按钮 → 接入PLC输入点 I0.0、I0.1

输出部分：PLC输出端 Q0.0 → 接中间继电器线圈

供电部分：DC24V电源 → 给PLC提供工作电源

程序原理，零基础也能秒懂
