装修/工地必看:家庭监控+道闸+门禁+水晶头接法,一篇吃透弱电全套!

时间:2026-05-26作者:佚名

很多业主、电工师傅一碰到监控、道闸、门禁就头疼:线怎么拉、怎么接、会不会干扰、后期出故障怎么排查?再加上最基础的网线水晶头打法,错一步全白干!

今天这篇纯干货、无废话、现场直接照做,从家用到工程通用,收藏这一篇,弱电从此不求人!

无线摄像头:装修完、不想开槽,安装快,但信号易断、占WiFi

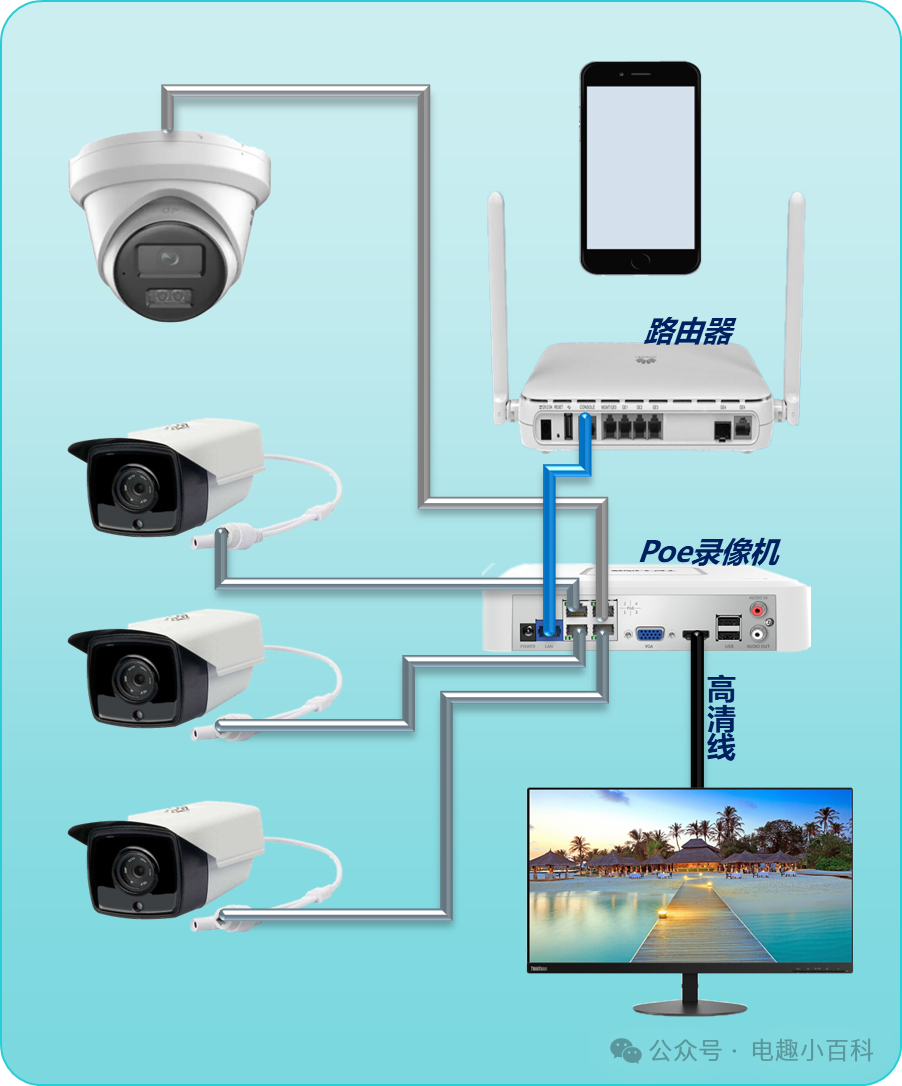

有线POE监控:新房/改造首选,一根网线=供电+传输,不卡顿、不掉线

统一用超五类/六类网线,远距离优先六类

摄像头位置:大门、阳台、客厅、走廊、院子

所有网线集中到弱电箱/电视柜,接POE录像机

网线严禁和强电同管同槽,必须分管,防干扰

室外摄像头加防水管、防水接头

POE录像机 + POE摄像头 + 监控硬盘 + 网线

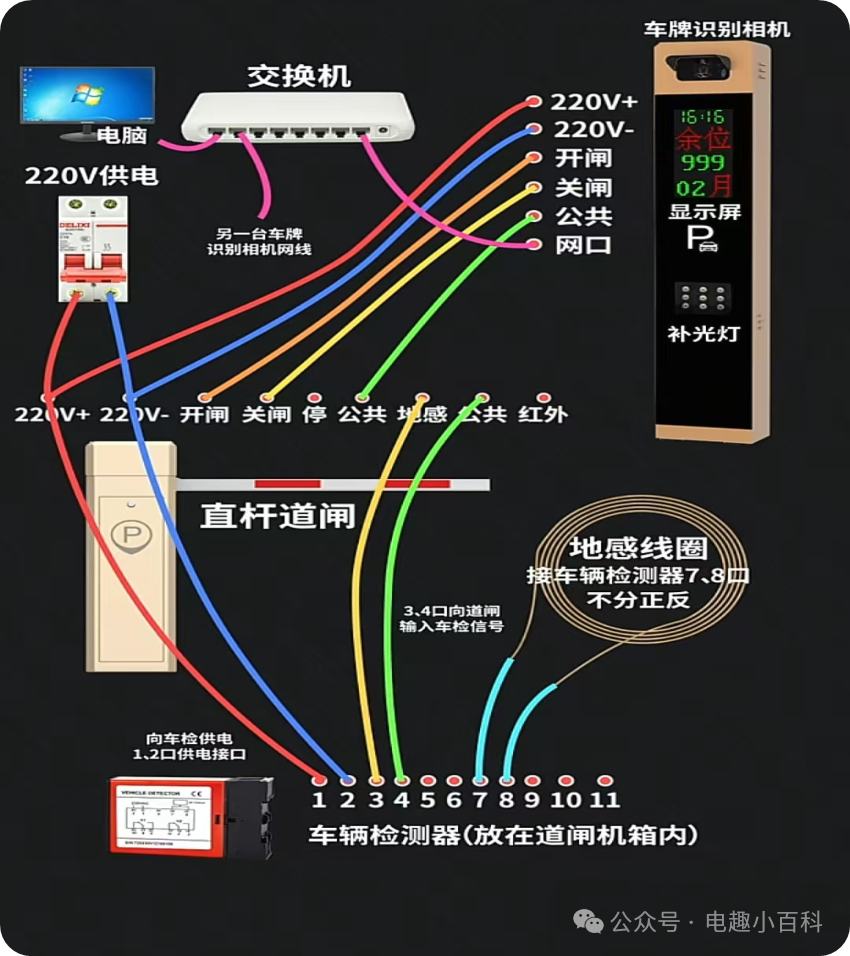

一套标准道闸 = 道闸主机 + 车牌识别相机 + 地感线圈

网线:车牌相机传输画面、开闸信号

220V电源线:道闸主机供电,单独一路,不混用

地感线:防砸车、自动落闸专用

地感线圈不能有接头,埋入车道切槽,绕4–6圈

网线与强电分管穿线,避免干扰死机

超过80米用光纤+收发器

室外设备做好防水、防雷

一套门禁 = 电源 + 刷卡/密码主机 + 电锁 + 出门按钮

电源供所有,

主机给信号,

按钮接常开,

电锁看正负。

电源:输出12V/GND,给所有设备供电
