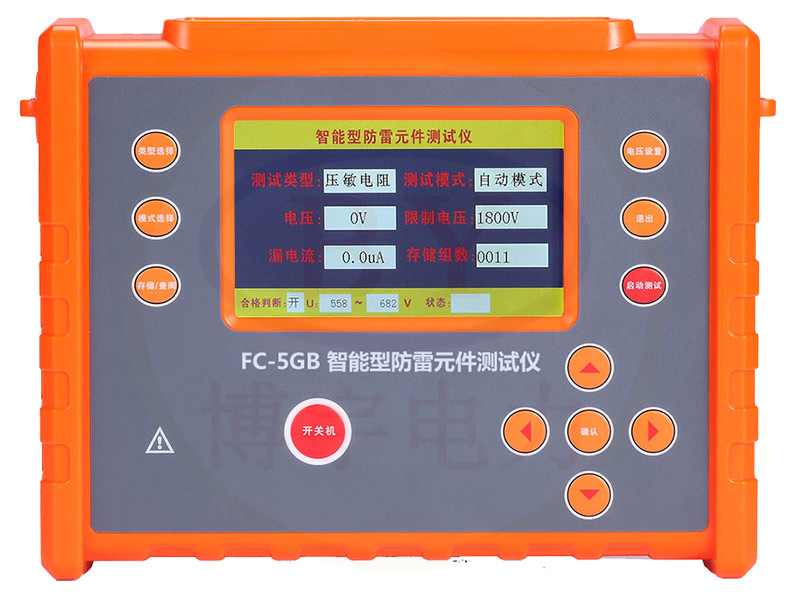

智能型防雷元件测试仪的使用方法

1．压敏电阻测试

测量时按下"类型选择"键选定为"压敏电阻"，夹好被测压敏电阻。在"压敏电阻"类型下有两个模式可以选择，分别是"自动模式"和"手动模式"，可以按"模式选择"按键选择。

"自动模式"测试下，只需要按下"启动测试"按键即可启动测试，在测试过程中右下角会显示"正在测试中…"字样提示，当完成测试时显示"测试完成！"字样提示。在测试过程中您如果想打断测试进程，可以按"退出"按键中

"手动模式"测试下，按下"电压设置"按键后按方向键上" ↑ "或下" ↓ "调整"限制电压"的值要达到被测压敏电阻标称值的1.2倍以上（上" ↑ "、下" ↓ "）键短按时加或减1，长按时加或减50），然后按下"确定"键，再按下"启动测试"按键可以启动测试，当电流显示约1mA（1000uA）时的电压值为U1mA值（击穿电压）。此时您再次按下"启动测试"按键可以查看被测压敏电阻的漏电流值。如果您想结束测试，可以直接按"退出"按键或者在查看压敏电阻漏电流值状态下按"启动测试"按键结束测试。

2．放电管测试

测量时按下"类型选择"键将测试类型选定为"放电管"，夹好被测放电管。按下"启动测试"按键即可启动测试，此时可以看到电压值在不断上升，当电压值停下来时表示测试完成，此时电压为被测放电管的点火电压（直流击穿电压）。

3．绝缘电阻测试

测量时按下"类型选择"键将测试类型选定为"绝缘电阻"，如上夹压敏电阻般夹好被测绝缘电阻。按下"启动测试"按键即可启动测试，在屏幕右下角有"正在测试中…"字样提示。测试开始约10s后将自动停止测试，如果您想提前中断测试可以直接按"退出"按键。
