时间继电器图文讲解
时间：2026-06-03作者：佚名
|

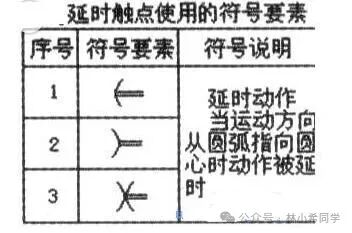

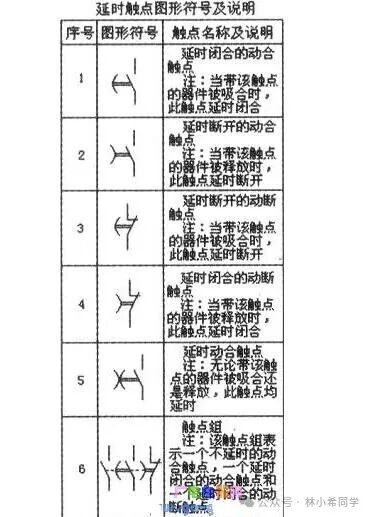

核心识别口诀： 圆弧朝向触点动作方向= 通电延时 圆弧背向触点动作方向= 断电延时 文字符号统一为：KT

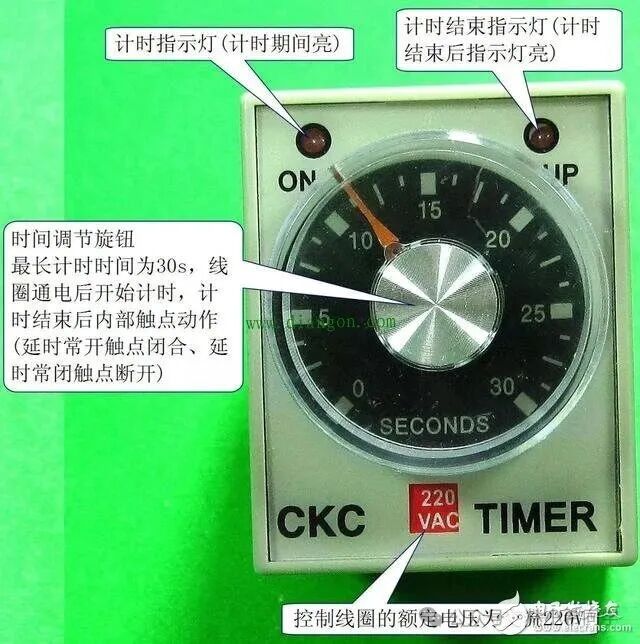

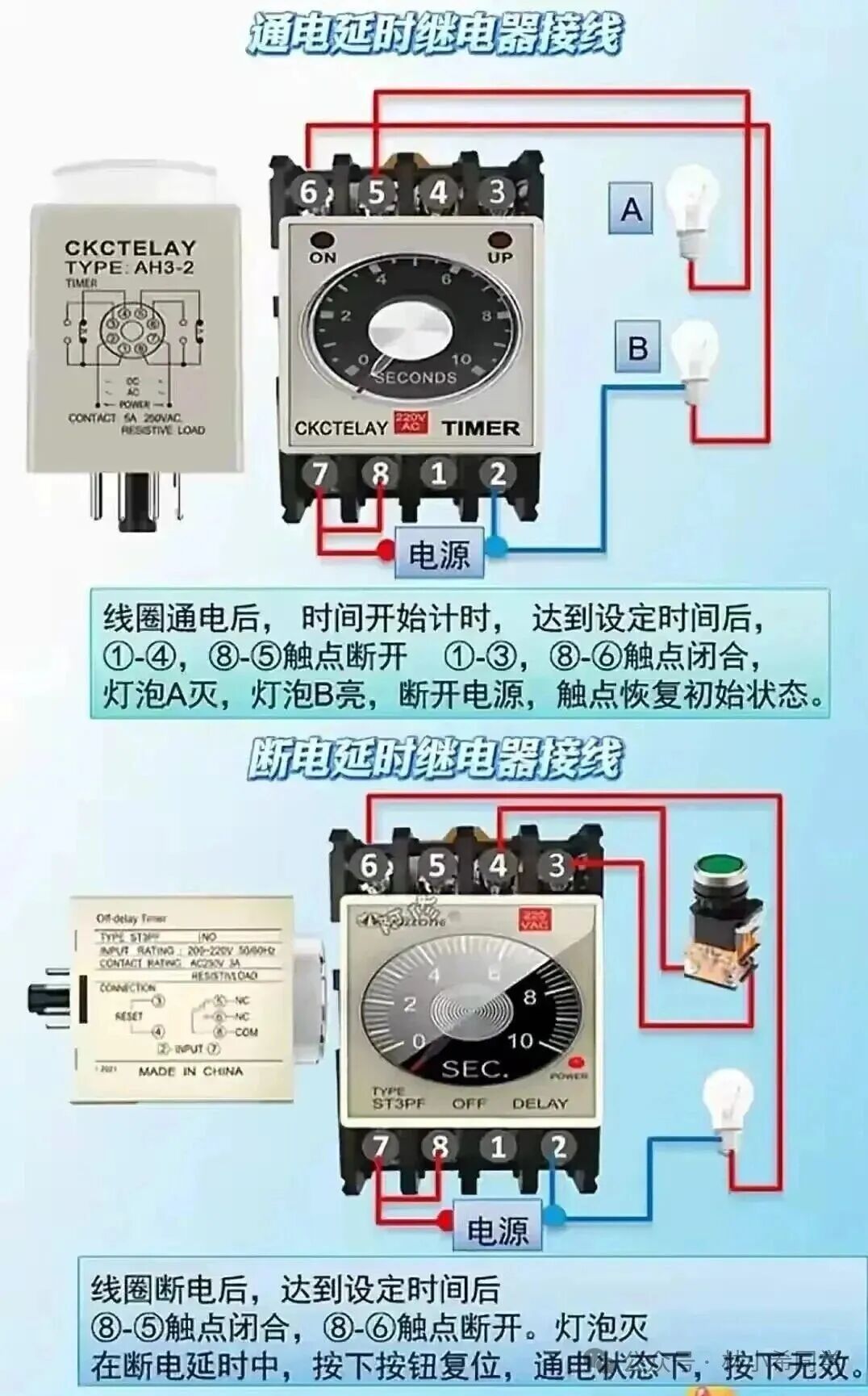

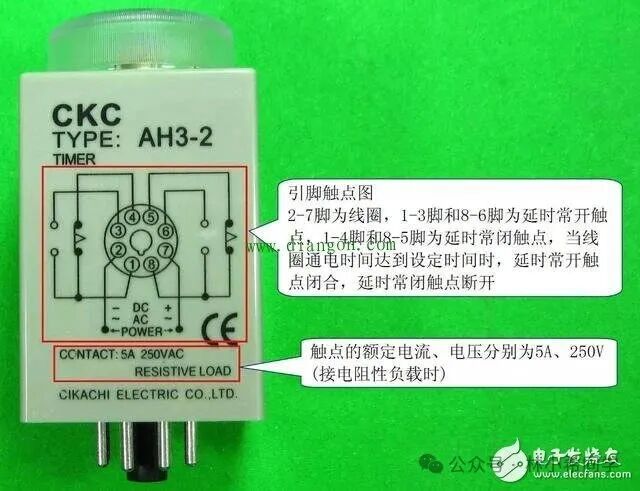

通电延时型（上半部分） 线圈得电→开始计时→时间到触点翻转 线圈失电→触点立即复位 |
