电磁阀原理 + 分类 + 全场景

在工业自动化、设备控制、水暖气动系统中，电磁阀是使用率最高的电气执行元件。很多电工只会接线、换阀，但分不清常开、常闭，不懂直动与先导的区别，导致选型错误、装反、设备故障。

简单一句话总结：用电控制气、水、油、流体的自动通断与换向。

它接收开关电信号，通过电磁力推动阀芯动作，替代人工手动开关阀，实现设备自动化启停、稳压、断流、换向，是自动化设备、空压机、液压机、水路系统的核心配件。

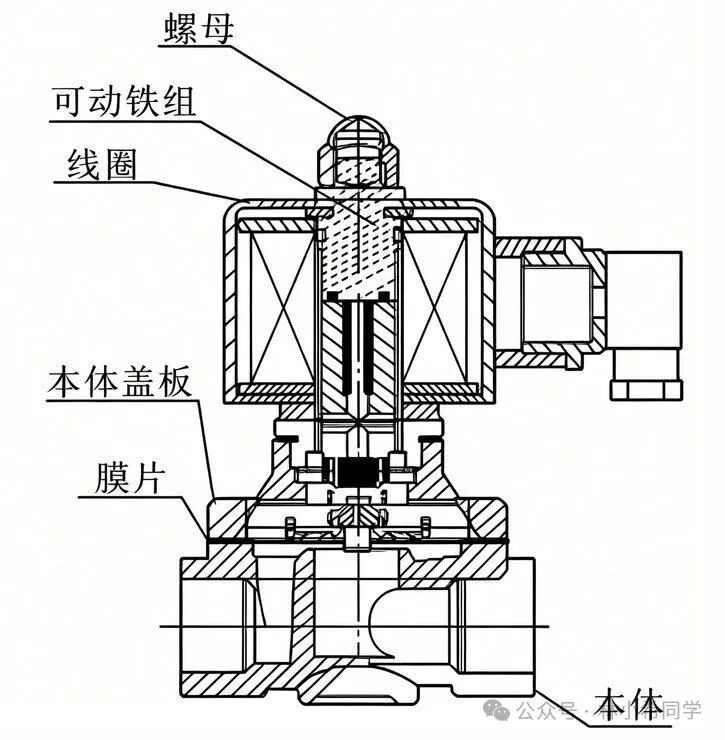

所有工业电磁阀结构基本一致，由五大核心部件组成，缺一不可：

电磁线圈：

控制核心，得电产生磁力、失电磁力消失，是最容易烧坏的易损件。

铁芯与阀芯：

磁力吸合带动阀芯移动，改变管路通断状态。

复位弹簧：

线圈断电后，强制阀芯复位，恢复原始通断状态。

阀体流道：

介质（气/水/油）流通通道，阀体自带流向箭头，严禁装反。

密封胶垫：

负责闭合断流，老化、杂质卡堵是漏水漏气的主要原因。

电磁阀所有动作，只遵循一套逻辑：线圈控制磁力，磁力克服弹簧力度，改变阀芯位置，实现通断。

根据初始状态不同，分为常闭NC、常开NO两种，也是现场99%的使用类型。

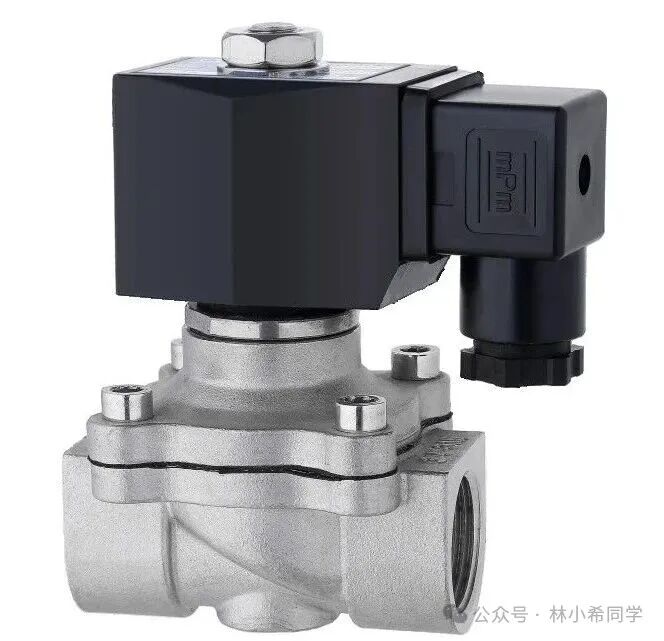

常态失电状态：弹簧顶紧阀芯，阀门处于关闭状态，介质无法通过。

通电工作状态：线圈得电产生电磁吸力，克服弹簧弹力拉动阀芯移位，管路打开，介质正常流通。

断电复位状态：磁力瞬间消失，弹簧回弹，阀门立即关闭，切断流体。

适用逻辑：不通电就关闭，设备停机自动断流，安全性最高。

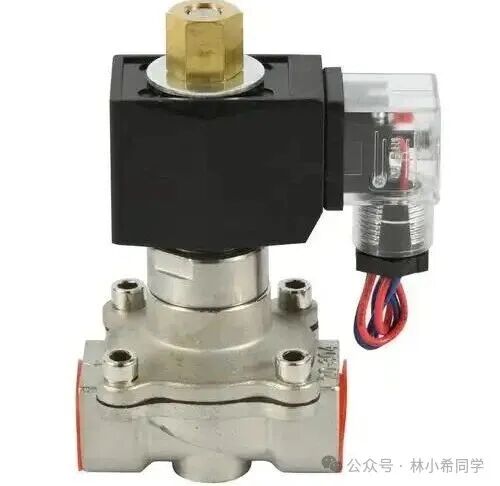

常态失电状态：弹簧处于松弛状态，阀门长期打开，管路全程导通。

通电工作状态：线圈吸合阀芯，阀门关闭，切断介质流通。

断电复位状态：磁力消失，阀门自动重新打开，恢复通路。

适用逻辑：长期需要流通，只有设备故障、过载时通电断流，属于保护型用法。

很多人分不清两种阀，导致高压管路装直动阀、大流量装小阀，出现打不开、关不严问题。
