一文看懂三相四线制：家里的 220V、工厂的 380V，全靠它

做电工、搞设备运维，三相四线制绝对是绕不开的基础。它是我们日常用电、工业设备供电的核心架构，你家里的插座、车间里的电机，背后都离不开这套系统。今天就结合这张经典电路图，用大白话讲透它的原理和作用。

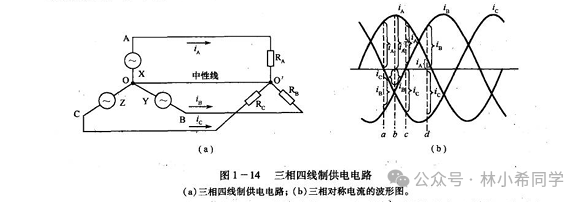

图 (a) 就是三相四线制的核心电路：三个相位的电源绕组末端连在一起，形成公共点 O，也就是我们常说的 “中性点”；再从这个点引出一根线，就是中性线（零线）。加上三根相线（火线A、B、C），一共四根线，“三相四线制” 的名字就是这么来的。

电源侧的中性点 O，和负载侧的中性点 O'，通过中性线直接连通，这就是它最关键的设计。每相火线和零线之间的电压是 220V，火线和火线之间的电压是 380V，这也是为什么我们能从一套供电系统里，同时拿到家用 220V 和工业用 380V 两种电压。

再看图 (b) 的电流波形：三相对称负载工作时，A、B、C 三相的电流大小相等、相位互差 120°。把任意时刻的三相电流加起来，它们会在中性线里互相抵消，中性线电流为零。这也是三相对称负载下，中性线看似 “没用” 的原因，但这绝不代表中性线可以省略。

很多新手会有疑问：既然对称负载下中性线没电流，为什么还要留着它？这就要说到中性线的两个核心作用：

给单相负载提供回路：

我们家里的插座、灯具，都是接在一根火线和零线之间的单相负载。没有零线，电流就没法形成回路，电器根本没法工作。

平衡三相电压，防止中性点位移：
